三相恒功率電熱電纜的原理基本相同，不同之處是單相帶采用單相供電，三相恒功率電熱帶采用三相三角形供電，

江蘇橫河自控設備有限公司（江蘇橫河集團核心企業）是集開發、設計、制造、銷售和服務于一體的現代化經濟實體。公司主要生產標準與顯示儀表、溫度儀表、壓力儀表、流量儀表、物位儀表、電線電纜與匯線橋架、管件閥門與調節閥和執行機構等七大系列產品，近千個規格品種，其中壓力儀表、流量儀表等多項產品獲省、市科技進步獎和國家專利。產品廣泛用于石油、化工、冶金、電力、化纖、環保、食品、制藥、造紙以及給排水等行業。

    三相恒功率電熱電纜的原理基本相同，不同之處是單相帶采用單相供電，三相恒功率電熱帶采用三相三角形供電，三相帶除有單相加熱電纜的特點外，特別適用于長距離、大口徑管道的伴熱和保溫，可用于工廠一區、二區爆炸性氣體混合物T3組場合。

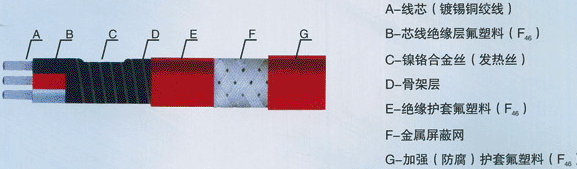

產品結構與工作原理
　　三根平行絕緣銅絞線為電源母線，在內護套絕緣層上纏繞電熱絲，并將電熱絲每隔一定距離（即“發熱切長”）分別依次與電源母線AB—BC—CA—AB……反復循環連接，在每二相間形成連續并聯電阻。當母線通以三相電后，各并聯電阻同時發熱，因而形成一條連續三相供電的加熱帶。

產品規格及主要技術特性





產品型號		額定功率(w/m)	zui大使用長度	流體zui高維持溫度(℃)	(內)外護套顏色
普通型	加強型
RDP3XW-J3-10	RDP3XW(Q)-J3-10	30	330	120℃	藍色
RDP3XWJ3-20	RDP3XW(Q)-J3-20	40	280	110℃	橘黃色
RDP3XW-J3-30	RDP3XW(Q)-J3-30	50	275	80℃	紅色
RDP3XW-J3-40	RDP3XW(Q)-J3-40	60	250	60℃	黑色

流體zui高維持溫度：是指管道內介質需要維持的zui高工藝溫度，一般不宜超過本表規定值
額定電壓：380V                           zui高耐溫：205℃
常態絕緣電阻：≥20兆歐姆              防護等級：IP54
介電強度: 2500V   50Hz/1min      絕緣層材料：F₄₆氟塑料

尺寸(包括紡織和外護套）：12×6.3mm
