概述
JY-UFDZ系列頂裝式磁翻板液位計，適用于測量各種不便于側面安裝液位計的容器，特別是地下貯槽內的液位測量。廣泛適用于石油、化工、冶金、電力、輕工及醫藥等行業和部門。
結構原理

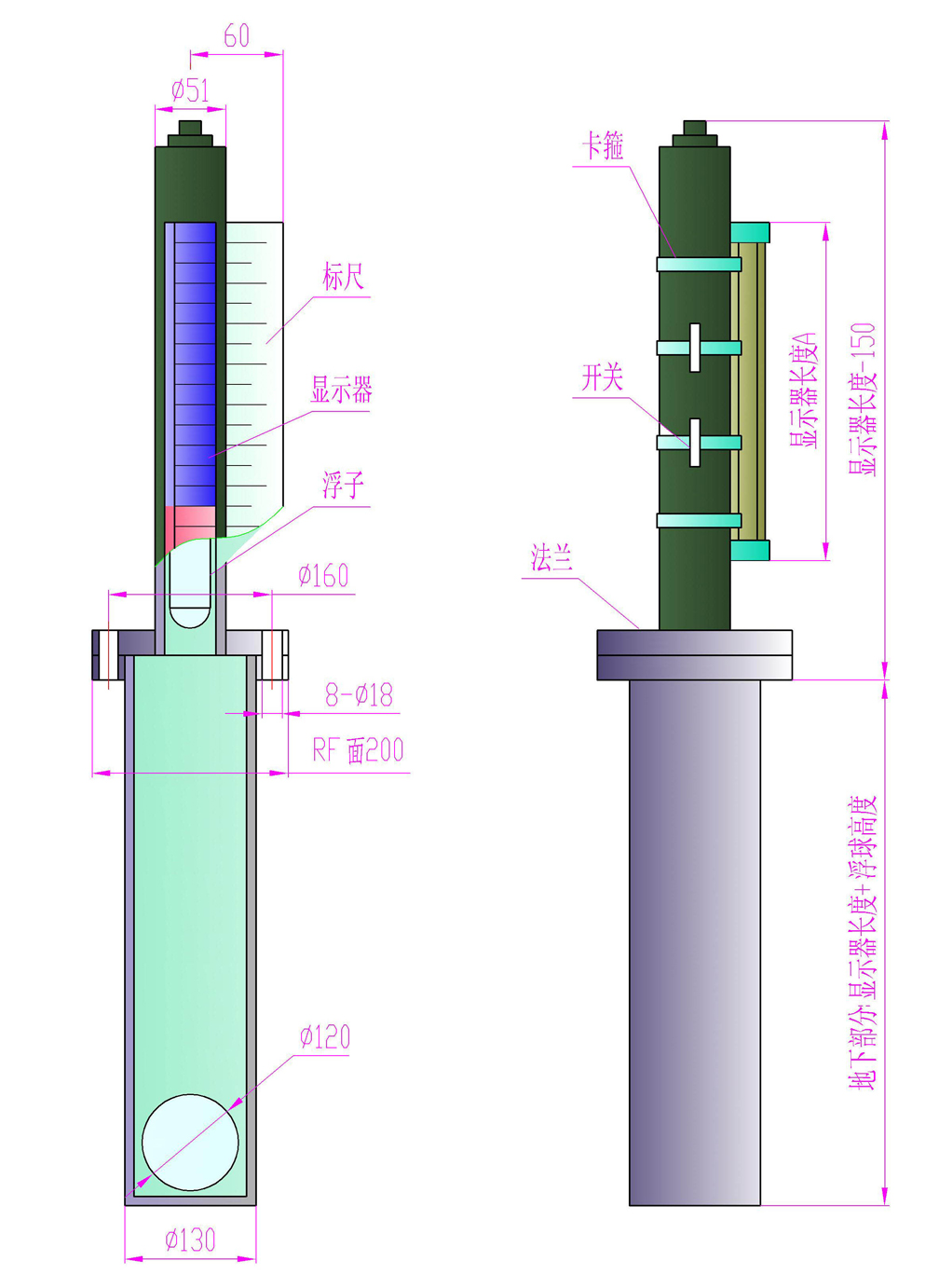

JY-UFDZ系列頂裝式磁翻板位計直接安裝于容器頂部，通過浮球隨液面（或界面）的上下移動帶動磁性連桿上下移動，由磁性連桿內的磁鋼利用磁耦合原理驅動磁性翻板指示器，用紅藍兩色（液紅氣藍）明顯直觀地指示出工藝容器內的液位或界位，可遠距離傳送和實現自動控制。UHZ系列頂裝式磁翻板液位計主要由本體部分、就地指示器、遠傳變送器及上、下限報警器等幾部分組成。
主要技術參數
測量范圍：0-4000mm
公稱壓力：1.0MPa;1.6MPa;2.5MPa;4.0MPa
公稱通徑：DN150
工作溫度：-40~80℃
測量精度：±10mm
介質密度：液位：ρ≥0.5g/cm3
界位：ρ1-ρ2≥0.25g/cm3
接液材質：1Cr18Ni9Ti
法蘭標準：JB82-59（液位計法蘭：平面或凸面法蘭）
伴熱夾套接頭：ZG1/2“（內螺紋）
上、下限報警器：
輸出信號：一常開、二常閉
（或二常開、二常閉訂貨時請注明）
壞境溫度：-20~40℃
工作溫度：-40~120℃
測量精度：±10mm
工作壽命：≥105
防護等級：IP65
電源引入口：M20×1.5（內螺紋）
防爆形式、防爆標志:
隔爆型:dIIBT4
本質安全型:iaIICT5
型號規格:
|
型號
|
|
規格編碼
|
內容
|
||||||||||
|
UFDZ
|
頂裝式磁翻板液位計
|
|
|||||||||||
|
|
A
|
就地顯示型
|
顯示和遠傳功能選擇
|
||||||||||
|
B
|
電遠傳型
|
||||||||||||
|
C
|
報警型
|
||||||||||||
|
D
|
就地顯示電遠傳型
|
||||||||||||
|
E
|
就地顯示報警型
|
||||||||||||
|
F
|
電遠傳報警型
|
||||||||||||
|
G
|
就地顯示電遠傳報警型
|
||||||||||||
|
|
B
|
翻板式就地顯示裝置
|
|
||||||||||
|
|
A
|
PN1.0MPa
|
工作壓力
|
||||||||||
|
B
|
PN1.6MPa
|
||||||||||||
|
C
|
PN2.5MPa
|
||||||||||||
|
D
|
PN6.0MPa
|
||||||||||||
|
|
JB
|
接口法蘭標準JB/T81.1-94RF
|
法蘭接口
|
||||||||||
|
|
|
||||||||||||
|
|
|
||||||||||||
|
|
|
||||||||||||
|
|
|
||||||||||||
|
|
|
||||||||||||
|
|
E
|
額定介質溫度-40℃
|
工作溫度選擇
|
||||||||||
|
F
|
額定介質溫度-20℃
|
||||||||||||
|
G
|
額定介質溫度0℃
|
||||||||||||
|
H
|
額定介質溫度80℃
|
||||||||||||
|
I
|
額定介質溫度120℃
|
||||||||||||
|
|
*
|
介質密度：≥0.51(g/cm3)
|
|
||||||||||
|
|
—
|
|
|
||||||||||
|
|
*
|
量程：0~3000（mm）
|
|
||||||||||
|
|
—
|
|
|
||||||||||
|
|
E
|
帶蒸汽夾套
|
|
||||||||||
|
|
D
|
隔爆型
|
|
||||||||||
|
i
|
本質安全型
|
|
|||||||||||
|
UFDZ—□—□—□—□—□—□—□—□—□—□—□—□—□
|
|||||||||||||
