產品簡介
ZP-LFX旋翼式蒸汽流量計是測量蒸汽流量的專用儀表，可測量過熱蒸汽和飽和蒸汽的累積流量，通過計數器表盤直接讀出通過此表的全部
公司簡介
安徽龍誠電氣有限公司地處安徽省東部的天長市,東鄰揚州市,南靠南京市,交通便利，是專業生產儀器儀表、電線電纜、實驗室用品、燈具產品，集科技攻關、新品研發、制造營銷、出口為一體的集團化公司。
以科技為先導，以質量為生命。公司先后被授予安徽省高新技術企業、安徽省質量最佳企業和質量信用國際AAA等級企業；產品被授予省名牌產品、國家免檢產品；公司通過ISO9001：2000國際質量管理體系認證和中國國家強制性產品認證即“CCC”認證。
展開
產品說明
ZP-LFX旋翼式蒸汽流量計是測量蒸汽流量的專用儀表，可精確測量過熱蒸汽和飽和蒸汽的累積流量，通過計數器表盤直接讀出通過此表的全部質量(重量)。適用于石油、化工、輕工、冶金、紡織、食品、醫藥等行業。
|
工作原理

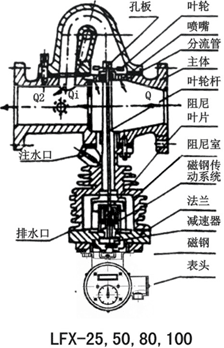

被測蒸汽流經流量計本體：時由孔板節流，在前后壓差的作用下，一部分蒸汽通過噴嘴進入分流管噴嘴形成的射流推動轉子軸以上端的翼輪旋轉，轉子軸下端有兩阻尼葉片在注滿阻尼液的阻尼室中作阻尼轉動，使翼輪能充分吸收射流的動能。翼輪的旋轉力矩與阻尼力矩相平衡時，翼輪的轉速與流經流量計被測蒸汽的質量流量成正比，通過修正，分度，由指示器表盤反映出累積蒸汽的實際流量。
特點
1、流量計為機械型儀表，結構牢固，安裝、使用和維修方便。用被測蒸汽作動力源，無需外接動力源。
2、配有三種規格孔板，流量范圍廣。
3、在工況壓力改變后，可方便地進行壓力調節。
4、采用磁連接，密封性能好。
◆主要參數
公稱通徑：DN25、50、80、100
使用壓力范圍：0.05－1.6MPa
zui高使用溫度：240°C
精度等級：2.5級
補償方式：手動壓力補償
讀數方式：現場直讀式，也可實現遠傳。
| ◆流量測量范圍 |
|
型號
|
LFX-25
|
LFX-50
|
LFX-80
|
LFX-100
|
|
流量范圍kg/h
|
30-265
|
133-2090
|
265-4175
|
660-8350
|
|
|
安裝示意圖
|
安裝尺寸要求
|
型號
|
LFX-25
|
LFX-50
|
LFX-80
|
LFX-100
|
|
安裝尺寸
|
220mm
|
320mm
|
320mm
|
320mm
|
|
|
<1>流量計與管路的連接為法蘭連接。法蘭規格執行GB4216.5-84《管路附件法蘭類型》。
<2>流量計必須安裝在一段水平直管線上，其指示器必須位于管線
之下，前后直段管長度不少與示意圖標注的要求。另外蒸汽必須
按本體殼上箭頭指示方向流入。
|
|
|
