●產品簡介

HD-WTYY-1021液體壓力式溫度計克服了傳統膨脹式溫度計性能單一、壽命短、可靠性差、溫包體積大的缺點。其中測溫元件體積分別比傳統的蒸汽和氣體壓力式溫度計縮小了30和60倍，創造性地將鉑或銅熱電阻測溫元件安裝于測溫元件內，實現了機電一體化的測溫功能。形成了以液體壓力式溫度為基本測溫儀表的遠傳、防爆、防震、防腐、電接頭、溫度信號變送等多功能、系列化溫度儀表。

1.HD-WTY-1□□□液體壓力式溫度計

   HD-WTY-103型液體壓力式溫度計是利用液體的熱膨脹冷縮來進行溫度測量的，溫包、毛細管和彈簧管組成的密閉系統充滿了測溫介質--液體，當溫包感受到溫度變化時，密閉系統內的壓力因液體體積發生變化而變化，引起彈簧管曲率變化使其自由端產生位移，在通過連桿和傳動機構帶動指針轉動，在表度盤上指示出被測溫度。這種儀表具有線性刻度、溫包體積小、反應速度快、靈敏度高、讀數直觀等特點，幾乎集合了玻璃棒溫度計、雙金屬溫度計、蒸汽和氣體壓力式溫度計的所有優點，時目前適用范圍廣、性能的一種機械式測溫儀表。

2.HD-WTY-1□□□液體壓力式熱電阻遠傳溫度計

HD-WTYY-1031是一種將熱電阻測溫元件與WTY型溫度計溫包安裝于同一測溫元件內的一種溫度測量儀表。兩個測溫系統相互，互不影響各自的溫度測量及度。HD-WTYY-1035這種儀表的突出優點在于只需單點測溫就可雙重指示被測溫度，其中壓力式部分用于現場指示，熱電阻信號用來遠傳至控制室，通過二次儀表來線式、控制、調節被測溫度，兩個測溫系統互相監視，提高了溫度測量的可靠性和準確性。

3.HD-WTYZ-10□□液體壓力式防震溫度計

     HD-WTYY-1021Z型防震溫度計是在WTY型溫度計的基礎上發展起的，其結構及工作原理與壓力式溫度計完全相同，所不同的是其表頭內充滿了油類液體，以增加傳動部件及指針的阻尼。另外，在零部件的防松、密封及機械強度方面采取了一系列的加強措施。HD-WTYY-1031Z防震溫度計適合于大振幅、高頻與低頻等震動場合，如壓縮機、柴油機等設備的溫度測量，避免了因設備震動而引起的儀表指針抖動或機械損傷，提高了儀表的壽命。

4.HD-WTY-10□□液體壓力式電接點溫度計

   HD-WTYX2-1021型電接頭溫度計式在WTY型溫度計上安裝一接點裝置，通過調節機構，可方便地改變?cè)O(shè)定指針的位置。當被測溫度上升（或下降）到設定點時，溫度機會給出一個開或關的信號，用于控制、調節或報警被測溫度。

5.HD-WTYY-1□□□-B液體壓力式本安防爆型熱電阻遠傳溫度計

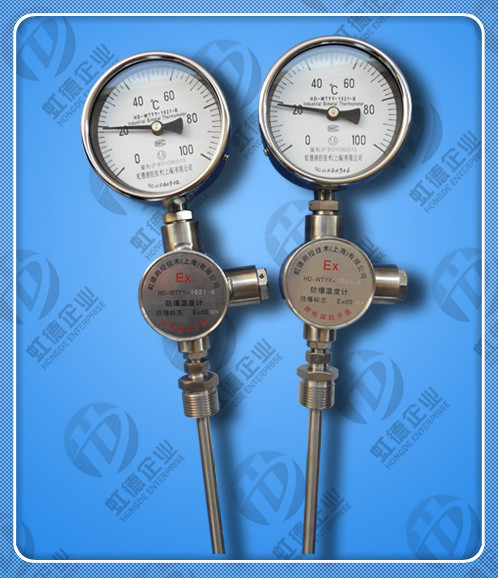

HD-WTYY-1031-B液體壓力式熱電阻遠傳溫度計用于爆炸性環境時，可與關連設備齊納安全柵，連接導線（或電纜）組成本安系統，從而形成液體壓力式本安防爆型熱電阻遠傳溫度計——WTYY-1021-B。本安防爆系統為高防爆等級，能適用于氫氣和乙炔存在的環境，產品性能符合GB3836.1-88和GB3836.4-88標準，防爆標志為iaIICT1～T6。

6.HD-WTYY-1□□□-d液體壓力式隔爆型熱電阻遠傳溫度計

HD-WTYY-1021-d液體壓力式熱電阻遠傳溫度計用于除乙炔、氫氣外爆炸性環境時，可采用隔爆型液體壓力式溫度計即WTYY-1031-d，其接線盒在設計上采用了特殊結構，能承受內部爆炸性氣體混合物的爆炸壓力，并阻止內部爆炸向外殼周圍爆炸性混合物傳播，且有足夠的機械強度和隔爆能力。產品性能符合GB3836.1-88和GB3836.2-88標準，防爆標志dIIBT～T6。

7.HD-WTYS-1□□□液體壓力式熱電阻溫度變送器

HD-WTYS-1021系列機電一體化溫度變送器，是將WTYS-1031遠傳溫度計的鉑電阻信號轉換成4-20mA或0-10mA的標準電流信號，溫度變送器采用的集成電路和整體封裝技術，具有防震動，耐腐蝕，互換型能好，負載能力和抗干擾能力強等優點，適合與溫度現場指示和遠距離信號傳輸。產品屬創，相應技術指標均達到有關專業標準。

輸入方式：熱電阻傳感器（Pt100）工作環境溫度：-20～80℃

 輸出方式： 二線制4-20mA    三線制0-10mA

供電電源：24V DC。 基本誤差（量程的%）  0.5級

●技術指標

1.基本技術參數

環境溫度：-10～+55℃ 相對濕度：5～95%  指標度：1.5級  時間常數：9秒（包聚四氟乙烯時為34秒） 熱電阻分度號：Pt100或Cu50    熱電阻精度等級：ZBY 301-85 B級 熱電阻熱響應時間：τ0.5=35秒（包聚四氟乙烯 時為45秒）

●產品選型
