HY1001地下水位傳感器投入式水位計

概述:

HY1001地下水位傳感器，采用邁克擴散硅壓阻芯體,全不銹鋼結構,投入式液位傳感器電路采用信號隔離放大，截頻干擾設計（抗干擾能力強，防雷擊）過壓保護，限流保護，抗沖擊，防腐等設計。由于與水泵同時潛入深井下工作,更換及提出檢查為不易,因而在選材設計上考慮了耐水性、腐蝕性、抗拉影響等特種工況因素,并考慮了工作地點特殊性采用不銹鋼電纜連接，防水固線套、密封圈、密封膠、激光焊接等四級密封. 專用電纜及專門的水密封技術使 變送器高可靠、高穩定。廣泛應用于 地下水資源管理、城市供水及污水處理、石油、化工、電廠、水文監測、水庫、大壩、水電建設等領域的液位的測量與控制。

★ 靜壓測量原理 當傳感器投入到被測液體中某一深度時，傳感器迎液面受到的壓力公式為：Ρ=ρ.g.H + Po式中：

P： 液位計迎液面所受壓力

ρ：被測液體密度

g： 重力加速度（調試時按照9.8015）

Po：液面上大氣壓

H： 傳感器投入液體的深度

同時，通過導氣不銹鋼將液體的壓力引入到傳感器的正壓腔，再將液面上的大氣壓Po與傳感器的負壓腔相連，以抵消傳感器背面的Po，使傳感器測得壓力為：ρ.g.H，顯然,通過測取壓力P，可以得到液位深。

★ 適用范圍

● 工業現場液位測量與控制	● 船舶及航海系統
● 水文測量與監控	● 城市及供水系統
● 水庫大壩水位測量	● 循環水及污水處理系統
● 消防水箱泡沫水箱	● 小區二次給水
● 井或開放水域的深度或液位測量	● 地下水水位測量

★技術參數

量程范圍	0-0.3m～600m	介質	水、油、等
精 度	±0.2% FS.可選±0.1% FS.	采樣頻率	≤2ms
供電電源	12～36VDC	殼體材質	316L不銹鋼
輸出信號	4～20mA 或 0～5VDC 等	環境溫度	-40～85℃
負載特性	（電流型）250~1425Ω（電壓型）≥2KΩ	長期穩定性	≤0.1F·S/年
工作溫度	-10℃～+80℃	溫度漂移	±0.01%FS/℃
過載能力	200% FS.	防護等級	IP68

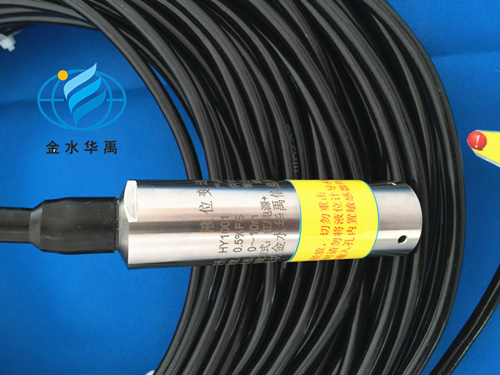

投入式水位計
投入式水位計
