產品簡介
一、性能簡介本產品采用進口高速單片機芯片，通過與手操器的配合使用，產品具有大的通用性和易用性，可取代各類傳統的溫度變送儀表。
公司簡介
杭州托克智能儀表有限公司位于浙江省杭州市天目山西路15號（杭徽高速入口處），本公司集生產、經銷、批發于一體。業務范圍：專業性數顯儀表、變送器和測試儀表的設計、開發、生產、銷售著名廠商。主營：數顯電力儀表，壓力儀表，溫度溫控儀表及各種變送器。如：電流表，電流表，歐姆表，電阻表，功率表，功率因數表，工頻表，三相電流表，三相電流表，單相組合表，計數器，計時器，頻率表，線帶表，轉速表，時間繼電器，長度計，面板表，溫控表，溫度表，溫濕度控制器，壓力傳感器表，傳感器專用數顯，電流變送器，電壓變送器，霍爾電流變送器，頻率變送器，功率因數變送器，三相電流變送器，三相電壓變送器，三相功率變送器，四項組合電量變變送器，溫度變送器，溫度傳感器，溫濕度變送器，壓力變送器，差壓變送器，液位變送器，一進兩出隔離器，一進四出隔離器表，接近開關，分流器，互感器，熱電偶，熱電阻等。同時經營韓榮電子HanYoungNux、可萊特Q-Light、派特萊Patlite、奧托尼克斯Autonics、托克儀表TuoKe 、東崎儀表ToKy、虹潤儀表NHR、昌輝儀表SWP、等國外著名品牌產品。，聯系人：李甲桂，聯系電話：；，電話/傳真：， ，貿易通：tuokeman1 ；hztuoke，郵箱： ； ，郵編：310023； ；
展開
產品說明

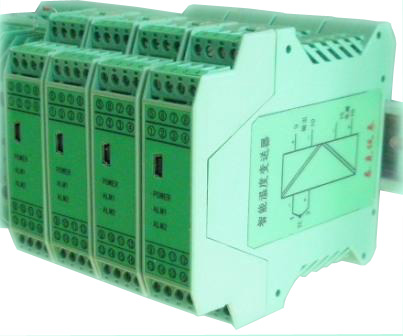

一、性能簡介本產品采用進口高速單片機芯片，通過與手操器的配合使用，產品具有極大的通用性和易用性，可取代各類傳統的溫度變送儀表。輸入輸出信號的種類熱電阻（Pt100、Cu50），熱電偶（K、E、S、J、R、N、B）及通道模式（一入一出，一入兩出）均可通過手操器進行設定，這極大的增強了產品的通用性。在輸入、輸出和電源之間提供了電氣隔離。系列可與單元組合儀表及DCS、PLC等系統配套使用，在油田、石化、電力、制造、冶金等行業提供廣泛應用。
二、型號含義
TE-DWB-P1B，TE-DWB-P2B，TE-DWB-K1B，TE-DWB-K2B
三、特點
◎ 測量各種場所的溫度；
◎ 體積小巧、輕便、安裝方便、可便攜；
◎ 可隔離輸出4～20mA/1～5V
◎ DIN標準導軌安裝
◎ SMT貼片生產加工工藝制造
示例：鎧裝型配PT100，電流輸出二線制溫度變送器的型號為：TE-DWB-KP-A2
四、技術參數
五、端子定義
|
熱電阻輸入
|
1
|
7
|
4
|
|
電流/電壓輸出1
|
9正
|
10負
|
|
|
電流/電壓輸出2
|
11正
|
12負
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
|
電源輸（DC24V）
|
16正
|
15負
|
|
、外形及安裝尺寸
1.接線端子緊固螺釘（孔1——孔16）。
2.MINI_USB通信接口（方孔17）。
3.電源燈及狀態指示燈（豎排圓孔）。 七、工作原理
從上至下分別為：
POWER 電源指示 (18）
ALM1 一路出錯指示 (19）
ALM2 第二路出錯指示 (20)
（輸入信號值不在設定范圍內時，出錯指示燈亮）
根據電阻的阻值、熱電偶的電勢隨溫度不同發生變化的原理，采用先進的電路模塊集成技術組成變送器，輸出一個標準信號。
八、輸出電壓的獲得
當輸出電流設定為4mA～20mA時，想獲得1V-5V的電壓只需在輸出串上一250歐的電阻，取其兩端的電壓即可。
九、注意事項
熱電阻出廠默認接線方式為三線制，如果輸入為兩線制熱電阻，必須在端子處將1、7端子短接。
十、使用環境
安裝位置不得有強烈震動，以及來自信號端子、電源端及空間的強電磁沖擊，使用環境中不得有對金屬、塑料起腐蝕作用的有毒有害物質。要保證工作環境的干燥狀態。
十一、安裝方法
請采用導軌式安裝，安裝時注意卡位穩定、牢固。為了儀表散熱良好，請盡可能垂直安裝并預留通風的空間。
精 度：±0.2%×F·S
（請在使用前預熱30分鐘）
溫度漂移: ≤0.05% F·S/10℃
工作溫度：工業級標準 -10～+55℃
電流輸出允許外接的負載阻抗：
4～20mA輸出時≤500Ω；
1～5V輸出時≥100KΩ。
電壓輸出時的內部阻抗：250Ω±5‰
輸入/輸出/電源/通訊/雙路間絕緣強度：≥1500V.ac
儲運環境溫度：-40～+80℃
供電電源：直流： 18V～36V（反接保護）
輸入功率：0.7～1.2W
外形尺寸：寬×高×深：22.5×100×115mm
凈 重：130g±10g
