DM系列高端型PID控制器是我公司根據多年的市場經驗，開發出的一種PID控制器，性價比高，完全可以替代同類型的進口產品。
本系列儀表采用先進的專家PID調節算法，控制精確穩定，無超調，具備高精度的PID參數自整定功能。
根據客戶的需求，推出兩款顯示面板：常規數碼管、大屏幕LED，以供選擇。對安裝空間有要求的場合，本系列儀表可提供深度60mm的封裝。
5、RAMP 斜坡曲線控制功能，在啟動的開始階段不希望實現快速的調節，就可使用Ramp功能，時間范圍可調：0-900分鐘
7、光電隔離外部觸點輸入（兩個設定值之間切換、手動/自動轉換、鍵盤鎖?。?/div>
8、主路控制輸出:繼電器,邏輯輸出,電壓,電流連續輸出
9、加熱/制冷功能可選
10、用戶可以自行設定測量范圍的上/下限
11、可自行設定zui大輸出功率
12、兩路可編程式報警模式，有13種報警模式可選，觸點狀態可通過參數設置
13、攝氏／華氏(℃/℉)溫度單位轉換
14、可提供IP66防水、防塵結構
三、技術參數：
1、萬能輸入:
熱電偶:K, J,R,S,B,E,N,T,
測溫電阻:Pt100,Cu50
標準信號:0-20 mA ,4-20 mA,0-5V,1-5V
2、測量精度：0.2%F.S±1個字
3、取樣周期：2次/秒
4、控制方式：PID控制 (帶自主校正以及自動演算)
5、控制輸出：
繼電器接點輸出：常開接點容量AC250V/5A、AC125V/6A (電阻負載)
固態繼電器輸出：DC12V/35mA
電流/電壓輸出：0-5V、1-5V、0-20mA、4-20mA
單相可控硅過零（移相）觸發輸出：可觸發5～500A的雙向可控硅(或單硅反并聯模塊)
6、RS485通訊接口，同一網絡多可接128臺儀表，指示燈可顯示通訊狀態
地址范圍：0-255
波特率：2400-19200bps
校驗位：無校驗、奇校驗、偶校驗可選，停止位：1位
通訊延時時間：0-2000ms
7、RAMP功能模式：
上電即運行RAMP
通過設置參數后運行
循環模式
單次模式
8、電源：100-240VAC; 24-30VDC/AC，功耗<4VA
9、容許周圍溫度、濕度:0～50℃,45～85%RH (不結露)
四、產品選型（表1）：
|
代碼
|
說明
|
|
DM
|
本系列儀表代號
|
|
外形尺寸
|
-□（寬×高×深）
|
-3：96×96×100
-4：48×96×100
-5：96×48×100
-6：72×72×100
-7：48×48×100
|
|
控制動作
|
-F
|
|
PID動作及自整定（逆動作）
|
|
-D
|
|
PID動作及自整定（正動作）
|
|
-W
|
|
加溫冷卻PID動作及自整定（雙通道PID控制）
|
|
輸入
|
-□□□
|
|
定義作為出廠設置的輸入信號及量程范圍，具體參考輸入規格表2
|
|
一路輸出
|
-RL
|
|
繼電器輸出
|
|
-G
|
|
固態繼電器（SSR）輸出
|
|
-X
|
|
標準電流輸出
|
|
-K
|
|
單相可控硅過零觸發輸出
|
|
-K5
|
|
單相可控硅移相觸發輸出
|
|
第二路輸出
*控制動作選擇-W，該選項有效；控制動作選擇-F或者-D，改選項無效
|
-RL
|
|
繼電器輸出
|
|
-G
|
|
固態繼電器（SSR）輸出
|
|
-X
|
|
標準電流輸出
|
|
-K
|
|
單相可控硅過零觸發輸出
|
|
一路報警
|
-N
|
|
無報警輸出
|
|
-□
|
|
參見報警模式表3
|
|
第二路報警
|
-N
|
|
100～240VAC 開關電源
|
|
-□
|
|
參見報警模式表3
|
|
通訊
|
-N
|
|
無通訊輸出
|
|
-S
|
|
有RS485通訊功能
|
|
電源
|
-220
|
|
電源：100-240V AC
|
|
-24
|
|
電源：21-30V AC/DC
|
|
顯示面板
|
-S
|
|
數碼管顯示
|
|
-L
|
|
LED顯示
|
|
防水防塵
|
-N
|
非防水防塵結構
|
|
-I
|
防水防塵結構，IP66標準
|
輸入規格（表2）：
報警模式（表3）：
|
代碼
|
報警模式
|
|
1
|
上限偏差報警
|
|
2
|
下限偏差報警
|
|
3
|
上下限偏差報警
|
|
4
|
范圍內報警
|
|
5
|
附待機上限偏差報警
|
|
6
|
附待機下限偏差報警
|
|
7
|
附待機上下限偏差報警
|
|
8
|
上限輸入值報警
|
|
9
|
下限輸入值報警
|
|
10
|
附待機輸入值上限報警
|
|
11
|
附待機輸入值下限報警
|
|
12
|
上限設定值報警
|
|
13
|
下限設定值報警
|

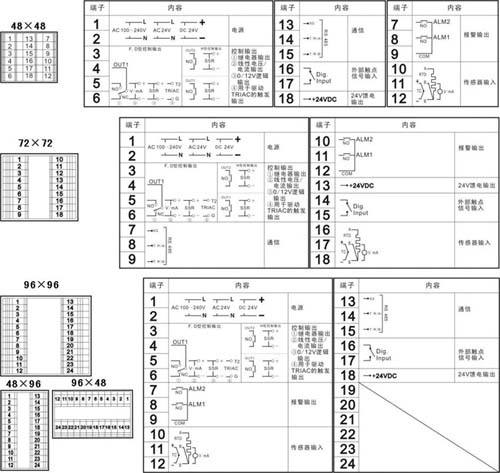

五、尺寸及接線圖：
