主要特點

• 光電隔離技術，抗干擾能力強，可靠性高
• 集成終端電阻，總線采用接線方式，無需專用網絡接頭
• 供電電源有反接保護和浪涌吸收功能，適用于惡劣工業環境

使用規范

• 信號線應采用屏蔽雙絞線，且屏蔽線要雙端接地
• 在系統有良好接地的情況下模塊的接地端應接到地線上，否則不接地
• 如果作為后一個站，終端電阻應打在ON的位置

  性能參數

  常規
  端口數	1
  電氣接口	隔離RS485
  本機I/O	0
  PROFIBUS-DP/MPI波特率（自動設置）	9.6、19.2、45.45、93.75、187.5和500K；1、1.5、3.6和12M
  協議	PROFIBUS-DP從屬裝置和MPI從屬裝置
  電纜長度
  至多93.75千波特	1200米
  187.5千波特	1000米
  500千波特	400米
  1至1.5兆波特	200米
  3至12兆波特	100米
  網絡性能
  站地址設置	0至126（由撥碼開關進行設置）
  每段zui大站數	32
  每個網絡zui大站數	126、至多125個EM277站點
  MPI連接	總共6個，2個保留（1個用于PG，1個用于OP）
  24VDC輸入電源要求
  電壓范圍	20.4至28.8VDC（2類或PLC的傳感器電源）
  zui大電流（模塊通訊端口的激活）	70mA      0至126（由撥碼開關進行設置）
  紋波噪聲（＜10Mhz）	＜1V峰間值（zui大值）

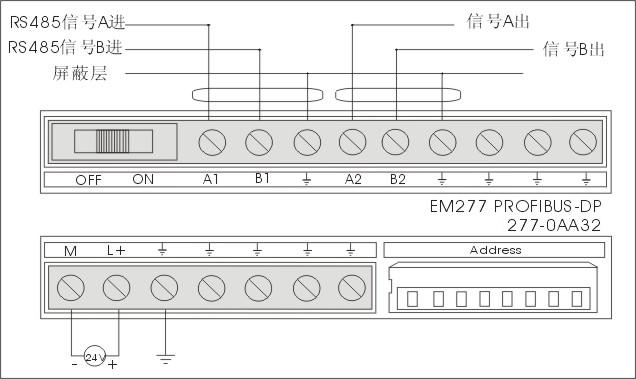

  端子連接

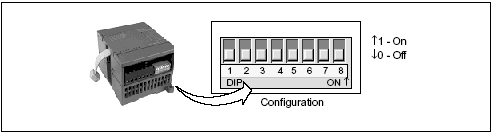

  地址開關設置



  DIP開關SW1-8，用二進制數表示，其中SW1為zui低位，SW8為zui高位（必須打到“OFF”），SW1-SW7打到“ON”表示“1”，打到“OFF”表示“0”具體計算如下：
      地址=SW1×2⁰+ SW2×2¹ +SW3×2² +SW4×2³+ SW5×2⁴ +SW6×2⁵ +SW7×2⁶



  終端電阻	含義
  ON	表示處于網絡后一個節點
  OFF	表示處于網絡非后一個節點

  終端電阻設置
