玻璃轉子流量計原來和結構流量計主要由一根自下而上擴大的錐形玻管和一只隨流體流量大小上下移動的浮子組成（圖3）。流體自下而上流

玻璃轉子流量計原來和結構
流量計主要由一根自下而上擴大的錐形玻管和一只隨流體流量大小上下移動的浮子組成（圖3）。流體自下而上流經錐管時，流體動能在浮子上產生的升力S和流體的浮力A使浮子上升，當升力S與浮力A之和等于浮子自身重力G時，浮子處于平衡，穩定在某一高度位置上，錐管上的刻度指示流體的流量值。
流量計中浮子讀數位置按圖2所示:

LZB/LZB-( )F流量計的錐管為光滑內壁管(見圖4)，通徑DN15以上的流量計，浮子通過導桿 上下移動，保持穩定；LZJ/LZJ-( )F流量計錐管 內壁有三條導向凸筋，使浮子保持穩定(見圖4)。通徑DN10以下的流量計采用軟管連接，配有 針形流量調節閥；通徑DN15以上流量計采用法蘭連接。

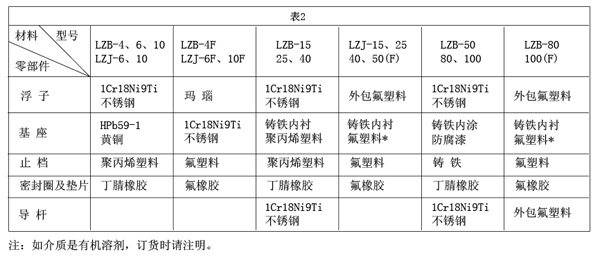

玻璃管浮子流量計接觸測量流體的零件材質
玻璃管浮子流量計接觸測量流體的零件材質

玻璃管浮子流量計型號規格及技術參數

產品型號	通徑mm	流量范圍
		液體	氣體	外形
LZB—2	2	0.4～4ml/min	6～60ml/min
		0.6～6ml/min	10～100ml/min
		1.0～10ml/min	16～160ml/min
		1.6～16ml/min	25～250ml/min
LZB—3	3	2.5～25ml/min	40～400ml/min
		4～40ml/min	60～600ml/min
		6～60ml/min	100～1000ml/min
		10～100ml/min	160～1600ml/min
LZB—4	4	1～10L/h	16～160L/h
		1.6～16L/h	25～250L/h
		2.5～25L/h	40～400L/h
LZB—6	6	2.5～25L/h	40～400L/h
		4～40L/h	60～600L/h
		6～60L/h	100～1000L/h
LZB—10	10	6～60L/h	100～1000L/h
		10～100L/h	160～1600L/h
		16～160L/h	250～2500L/h
LZB—15	15	16～160L/h	0.25～2.5m3/h
		25～250L/h	0.4～4.0m3/h
		40～400L/h	0.6～6.0m3/h
LZB—25	25	40～400L/h	1～10m3/h
		60～600L/h	1.6～16m3/h
		100～1000L/h	2.5～25m3/h
LZB—40	40	160～1600L/h	4～40m3/h
		250～2500L/h	6～60m3/h
LZB—50	50	400～4000L/h	10～100m3/h
		600～6000L/h	16～160m3/h
LZB—80	80	1000～10000L/h	50～250m3/h
		1600～16000L/h	80～400m3/h
LZB—100	100	5000～25000L/h	120～600m3/h
		8000～40000L/h	200～1000m3/h

產品型號	通徑mm	流量范圍
		液體	氣體	外形
LZB—2	2	0.4～4ml/min	6～60ml/min
		0.6～6ml/min	10～100ml/min
		1.0～10ml/min	16～160ml/min
		1.6～16ml/min	25～250ml/min
LZB—3	3	2.5～25ml/min	40～400ml/min
		4～40ml/min	60～600ml/min
		6～60ml/min	100～1000ml/min
		10～100ml/min	160～1600ml/min
LZB—4	4	1～10L/h	16～160L/h
		1.6～16L/h	25～250L/h
		2.5～25L/h	40～400L/h
LZB—6	6	2.5～25L/h	40～400L/h
		4～40L/h	60～600L/h
		6～60L/h	100～1000L/h
LZB—10	10	6～60L/h	100～1000L/h
		10～100L/h	160～1600L/h
		16～160L/h	250～2500L/h
LZB—15	15	16～160L/h	0.25～2.5m3/h
		25～250L/h	0.4～4.0m3/h
		40～400L/h	0.6～6.0m3/h
LZB—25	25	40～400L/h	1～10m3/h
		60～600L/h	1.6～16m3/h
		100～1000L/h	2.5～25m3/h
LZB—40	40	160～1600L/h	4～40m3/h
		250～2500L/h	6～60m3/h
LZB—50	50	400～4000L/h	10～100m3/h
		600～6000L/h	16～160m3/h
LZB—80	80	1000～10000L/h	50～250m3/h
		1600～16000L/h	80～400m3/h
LZB—100	100	5000～25000L/h	120～600m3/h
		8000～40000L/h	200～1000m3/h
