VT800砂輪動平衡儀:磨床主軸高速回轉時會產生大的離心力,由于離心力的作用具有周期性,導致機件產生振動,無形中增加軸承及主軸等機件的負荷與摩耗,若機械的振動一直無法獲得有效的修正與改善,砂輪就無法獲得穩定的切削,因此容易產生研磨振浪、工件燒焦裂損、加工面粗度不良等異?，F(xiàn)象,除了嚴重影向研磨加工質量外,也大幅度...

VT800砂輪動平衡儀創造出 、穩定 、高度的加工質 量與低加工成本的競爭!

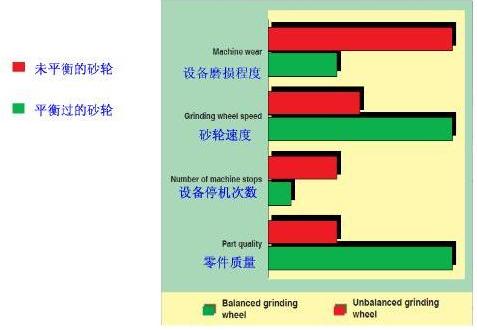

磨床主軸高速回轉時會產生大的離心力,由于離心力的作用具有周期性,導致機件產生振動,無形中增加軸承及主軸等機件的負荷與摩耗,若機械的振動一直無法獲得有效的修正與改善,砂輪就無法獲得穩定的切削,因此容易產生研磨振浪、工件燒焦裂損、加工面粗度不良等異?，F(xiàn)象,除了嚴重影向研磨加工質量外,也大幅度增加了生產成本,除此之外機件的壽命如軸承與主軸勢必減短,增加更新或維修的費用與成本!

若磨床配備了VT800砂輪線上動平衡校正儀砂輪動平衡儀 ,在校正過程中它會隨時監測目前磨床的振動狀態告知平衡塊調整角度,并可以攜帶對車間的多臺磨床隨時校正,因此VT800除了能保障磨床軸承與主軸的壽命外,更加方便、實用、便捷的多功能動平衡校正儀器是很多磨床廠或部件加工廠的必備法寶！產品特色：

1、動平衡校正+轉速監測+振動監測三機一體功能強大

2、攜帶方便,可針對車間各種不同磨床進行砂輪動平衡量測與校正

3、動平衡校正精度高,zui佳平衡量0.01um振動值

4、內建可充電鋰電池，蓄電力穩定待機時間長

5、可省掉新砂輪線外靜平衡作業，直接在磨床上作動平衡校正

6、也可以延續新砂輪或原砂輪靜平衡或動平衡的狀態，直接進行動平衡校正，大幅縮短校正時間

7、在校正過程當中，主機LCD面板上的雷達圖可實時顯示砂輪當時的轉速．振動量與重端角度

8、隨機附贈一組適合各種不同砂輪尺寸的壓克力材質角度環，除方便作業外也可大幅縮短校正時間

9、適用磨床：平面磨床、外圓磨床、無心磨床、光學投影磨床、 砂輪磨齒機、立式磨床、專用研磨機等

功 能	規 格
振動監測	實時監測砂輪的振動狀態,當時砂輪的振幅與重端角度會顯示在LCD上
新做動平衡	新?lián)Q裝砂輪時,可選用此功能進行砂輪動平衡校正
延續靜平衡	已換裝砂輪前已事先做過平衡,可選用此功能進行砂輪動平衡校正，方便快捷

技術參數

１.一般測量：

轉速測量：           30～30,000 rpm

振動測量：           0.01～5000μm （峰峰值）

0.01～2000mm/s （有效值）

振動分析：           FFT  頻譜分析

顯示方式：           點陣圖形 64X240點陣圖形液晶漢化菜

鍵   盤：            八鍵

２.動平衡測量：

測量點數：           雙通道   單測點或單面 雙測點或雙面

振動信號頻帶：       3Hz～1KHz

同頻工作轉速：       180～30,000 rpm

同頻振幅量程：       0.01～5000μm  （峰峰值）

振動烈度量程：       0.01～2000mm/s  （有效值）

相位精度：           0-360°±1 °

不平衡量減少率：    ≥95％

為確保磨床加工精度，主軸軸承外殼處測得的許可振動位移量（峰-峰值）應控制如下：

  磨床           許可振動量范圍：

螺絲磨床：         0.25-1.50um

齒輪磨床：         0.25-1.50um

成型輪廓磨床：       0.75-2.00um

內外圓磨床：        0.75—2.50um

無心磨床：         0.75-2.50um

平面磨床：         0.75-3.50um

雙端面磨床：        1.20-5.00um


（注：具體許可值與加工件公差及尺寸相關，有可能低于此表下限 。）

VT800砂輪動平衡儀

砂輪是一個非均質的黏結體,旋轉時因質心偏移回轉中心而產生振動,嚴重危害研磨質量。



 因質量偏心所引起的振動會隨轉速加快而劇增,因此經靜平衡過的砂輪在高速研磨作業時仍然會產生相當?shù)恼駝?dòng),同時砂輪安裝時與主軸的間隙及砂輪氣孔中研磨液的吸附,也會增添附加的不平衡,另外砂輪在研磨過程中的摩耗與修整,使得初始砂輪的靜平衡狀態漸趨惡化。

所以,不論再好再的磨床與砂輪,如果缺少實時的在線動平衡校正,都很難確保持續且穩定的研磨精度與質量。砂輪線上動平衡校正儀不需要卸下砂輪，在磨床上調整砂輪平衡塊來做動平衡校正。

如果您覺得“VT800 砂輪動平衡儀”描述資料不夠齊全，請聯系我們獲取詳細資料。(聯系時請告訴我從給覽網看到的，我們將給您最大優惠！)
