TB-20A動平衡測量?jī)x運用諸如汽輪發電機、透平壓縮機、各種離心機、風機、泵等高中速旋轉體和水輪機、滾筒等轉動部件，當其質量中心因種種原因與旋轉中心不重合時會因離心力產生振動。該儀器具有多功能性，既可作轉速表用，又可作振動測試分析用，特別是具有測量動平衡的一切功能。
技術參數

１.一般測量：

轉速測量：           30～30,000 rpm

振動測量：           0.01～5000μm （峰峰值）

0.01～2000mm/s （有效值）

振動分析：           FFT  頻譜分析

顯示方式：           點陣圖形 64X240點陣圖形液晶漢化菜

鍵   盤：            八鍵

２.動平衡測量：

測量點數：           雙通道   單測點或單面 雙測點或雙面

振動信號頻帶：       3Hz～1KHz

同頻工作轉速：       180～30,000 rpm

同頻振幅量程：       0.01～5000μm  （峰峰值）

振動烈度量程：       0.01～2000mm/s  （有效值）

相位精度：           0-360°±1 °

不平衡量減少率：    ≥90％

現場動平衡測量?jī)x具有轉速表、是測振儀、特別是高水平的現場動平衡儀！
▲ 具有動平衡測試，給出轉速、總振幅、選取頻振幅和相位角（相對光電參數標志），這是一般動平衡儀功能。
▲ 具有用試重測量影響系數并計算單測點單校正平面和雙測點雙校正平面配重，或已知影響系數直接根據測量的原始振動計算配重的能力，可邊測邊算，或一次性鍵入后計算的能力。
▲ 具有檢測與轉子同頻、半頻和位頻振動分量的頻率分析能力。
   具有1×F—16×F或1×F—20×F和頻率分析功能。
▲ 具有將計算出的配重向左右選定角度分解計算的能力。
   具有將某面幾個臨時配重合成一個配重的計算能力。
▲ 具有讀數保持功能，隨時鎖定和釋放測量數據。

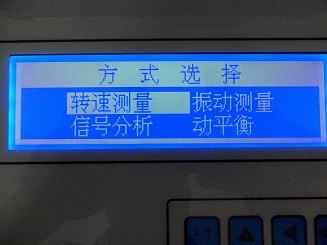

▲ 菜單提示，中文人機對話方式進行操作。

動平衡測量?jī)x中的若干問題

  7.1、確認轉子設備是否有不平衡引起振動

   先要確認轉子設備是否存在不平衡引起振動?，F(xiàn)場設備的振動是復雜的，一般混頻振動。只有在不平衡振動分量占混頻總振動量的80%以上，使用本儀器才能看到效果。具體說運用本儀器的“信號分析”里“FFT分析”功能，對振動信號進行頻譜分析。通過頻譜分析，如果基頻的振動量很大，其他倍頻振動量都很小，甚至沒有。運用本儀器的操作就能達到令人滿意的效果。將振動測量中振動量值，與動平衡測量中振動量值進行比較，當動平衡測量中振動量值接近振動測量中振動量值，認為不平衡量值占總振動量值的百分比大，動平衡測量效果明顯。否則測量效果會不盡人意。

7.2、動平衡儀對設備的基本要求

 動平衡儀對機器設備的基本要求：

= 1 \* GB3 ①在工作轉速范圍內，能夠進行多次啟停機運轉。具體說用試重法，對單面平衡至少需要開機3次，對雙面平衡至少需要開機4次，才能看到動平衡的效果。

= 2 \* GB3 ②能夠方便在現場對轉子進行加重或去重工作。一切封閉的旋轉轉子或軸系或不允許在轉子校正平面上加重或去重，是無法進行動平衡操作。

= 3 \* GB3 ③現場能方便安裝傳感器，單面平衡需求安裝一個轉速傳感器和一個振動傳感器，雙面平衡需求安裝一個轉速傳感器和二個振動傳感器。這些都是動平衡儀測量的先決條件。

7.3、如何提高動平衡儀測量精度

 動平衡儀不同于動平衡機。動平衡機既有電控部分，又有支撐轉子運轉的機械部分。動平衡儀只有電控部分，其支撐轉子運轉的機械部分是由各家用戶提供的；現場有進口設備；有國產設備；有各廠自己生產的設備；有臨時焊接的設備，各種設備機械加工的精度各不相同，差別很大。另外現場測試環境也是不同的有的干擾大，有的干擾小。這就造成平衡儀到各廠家測量精度的不同，無法給出一個同一的測量精度標準。在本儀器中只有一個技術指標，不平衡量減少率≥90％，這個指標也是比較籠統的。在進口設備；國產設備中能夠達到這個指標，對各廠自己生產的設備只能接近這個指標，對現場臨時焊接的設備則是很難達這個指標?？傊畡?dòng)平衡儀測量精度取決于支撐轉子運轉的設備的精度等級，設備的精度等級越高，動平衡儀測量精度也越高。

7.4、動平衡儀與動平衡機的區別

現場動平衡儀的優點：

 ①現場平衡是在完全裝配好的機器上進行的，可以補償裝配上的誤差。

 ②不必拆卸機器和運輸轉子到動平衡機。節省時間；降低費用；減少停機損失。

③現場動平衡儀可以平衡任何重量和體積大小的轉子。動平衡機則對轉子重量和尺寸是有一定規定和要求的。
 ④較低的投資成本，動平衡機少則幾萬多則十幾萬元，一臺便攜式動平衡儀一般都在1萬元以下。

7.5、三種轉速傳感器的比較

轉速傳感器有光電轉速傳感器，霍爾轉速傳感器，以及激光轉速傳感器（選購件）。

本儀器配套發貨是光電轉速傳感器，光電轉速傳感器的優點是；測量轉速時只貼一張白色雙面膠反光紙，沒有任何附加質量，簡便易行。測量距離為1-30cm,基本上能滿足現場測量的需要。缺點是：易受光線和距離的影響。有時要求反復要調節光電傳感器上面白色的靈敏度旋鈕。

霍爾傳感器的優點是；輸出脈沖好，抗干擾能力強，現場安裝簡單。對準配套小磁鋼后，測量過程中不要做任何調整。缺點是：小磁鋼本身有質量對測量精度有影響。小磁鋼在高速旋轉時會飛出來。如果平面上有孔；有槽；有飛沿，可用502膠水貼牢，工作轉速小于1500轉以下可以考慮采用。

激光轉速傳感器近新發展起來一種轉速傳感器，高轉速可以測到60000轉，適用于高速測量。其測試方法與光電轉速傳感器一樣。比光電轉速傳感器抗干擾能力強，測量距離遠，不需要做任何調整，讀數穩定可靠。缺點是：需要用專用反光紙，反光標記要求高。反光紙與被測物體的顏色反差越大，測量結果越好。一般要求涂刷黑漆或粘貼黑色電工膠布等方式增加反差。激光轉速傳感器需要單獨購買。

7.6、安裝參考標記反光紙要注意什么

 配光電傳感器的白色反光紙，配霍爾傳感器的小磁鋼，配激光傳感器的專用反光紙，均為零相位的標記。安裝參考標記應貼在校正平面或轉軸上容易看到且角度容易測量的地方。另外觀察校正平面有無孔洞，以利于加試重的地方上安放參考標記更好，因?yàn)榇藭r(shí)既表示計算相角位置為零度，又表示試重位置為零度，給后面輸入試重的角度帶來方便。

7.7、如何克服小磁鋼附加質量的影響

 使用霍爾轉速傳感器，需要配套小磁鋼作為標記。小磁鋼本身是一個質量塊，有一定附加質量，對平衡精度要求高的用戶是不容許的。解決的方法是在同半徑對面的位置（相差180°位置），反貼一個同樣的小磁鋼。正貼小磁鋼測轉速，反貼小磁鋼抵消附加質量。另外安放小磁鋼半徑盡量小一點也可以減少小磁鋼附加質量的影響。

7.8、傳感器數值穩定是動平衡測量的關鍵

傳感器數值穩定，包括轉速數值穩定和振動數值穩定。

使用光電轉速傳感器數值不穩定，需要重新做光電標記，調節光電傳感器上靈敏度旋鈕。使用激光轉速傳感器，一定要用黑色電工膠布在測量處繞一圈，再貼上一條專用反光紙。保證每次設備開機，轉速測量基本相同。

振動傳感器測量數值不穩定。解決的方法是：

= 1 \* GB3 ①.振動傳感器要求安裝在軸承座上，并且越靠近軸承座越好。傳感器可在任意角度測量，原則上是測到振動幅度大，數值穩定的方向測量。注意振動傳感器一定要安裝在垂直于轉子軸的位置.一般在水平方向測量。

= 2 \* GB3 ②.在動平衡萊單圖6-6帶寬選擇中選用帶寬0.2Hz進行濾波，增加抗干擾能力。

= 3 \* GB3 ③.當振動幅值很小時，可以通過擴大儀器的放大倍率進行測量。

= 4 \* GB3 ④.對轉子旋轉的機器設備，增加其剛性支撐，加強設備底腳安裝固定。在設備的底部采取減振措施。

保證振動的相角讀數只在個位上數變化，十位上數基本不變化。傳感器數值穩定是動平衡結果重復性好，誤差小的關鍵。

7.9、試重法中試重的重量和角度的確定

試重法動平衡工作需要加重，根據加重前后的振動變化計算出應加重量與相角。試重塊重量大小的選擇很重要。試重塊重量重了，有可能導致機器振動過大，損壞設備。試重塊重量輕了，加重前后的振動變化不大，計算出誤差較大。加重塊大小可以按加重產生的離心力近似等于1%轉子重量的原則來考慮。推薦方法是：無論單面或雙面平衡，先記錄初始振動的幅值和相角，然后記錄加重后振動的幅值和相角。比較前后二次振動的幅值和相角的變化，當幅值大于25%變化，相角大于25°變化，就認為試重塊重量是合適。振幅變化與相位變化只要有一個有變化就行，主要是相角變化更加重要。變化不明顯，就應加大試重的重量。上述所說是針對著個轉子選取試重重量的方法，對于同樣尺寸；同樣大小第二個轉子只要取個轉子巳經計算出來不平衡量作為試重塊大小就可以了。

7.10、在試重法中如何安裝試重塊

 一般來說，是在反光紙零位處安放試重塊，當然也可以在校正平面上任意位置。加試重的大小和位置都是任意的。加試重的目的是引起振動矢量發生變化，以利于以后的平衡計算。安裝試重的方法，可以是焊接（重的可以是鐵塊，輕的可以是焊錫絲）?？梢越栌眯Ｕ矫嫔系目锥窗惭b螺絲、螺帽、平墊等。設備轉子在低速運轉時，可以加磁鐵，可以加橡皮泥。以及各種夾子之類，也可以捆綁鐵條等，所有加試重塊前都要先稱重。另外加試重塊過程中都應該注意安全，保證試重塊在設備運轉過程中不能掉下來。

7.11、如何在轉子的校正面上找準不平衡點的角度

一般通過目測確定不平衡量的角度，誤差在10∽20°是很正常，如何找準不平衡點的角度，其具體方法：

①弧長測量方法，用軟卷尺從反光紙?zhí)幚@轉子一圈再到反光紙，既測到了轉子周長L。

L_Φ=Φ×（L÷360）  Φ是需要加重的角度。從反光紙零點位置逆轉子旋轉方向量L_Φ的長度既為不平衡點的角度。

②參照等分結構法，利用校正平面附近圓周等結構（如等分孔，等分葉片）計算，加重點的等分?jǐn)?shù)：N=φ÷（360÷ i）  i是等分?jǐn)?shù)，

③自制角度測量靠板，靠板尺寸大小應與轉子的大小而定，角度從轉子旋轉方向逆方向刻度數。

7.12、試重法和影響系數法的運用

 對同一轉子或同一外形尺寸、材料及結構的轉子，可以認為其影響系數是不變的。因此，為提高生產效率，對同一轉子或同一外形尺寸、材料及結構的轉子，在使用試重法求得了其影響系數后，就可以使用影響系數法對這些轉子進行平衡。使用影響系數法進行平衡省去了加試重的步驟。對個轉子（新轉子）必須用試重法做動平衡，對于同樣尺寸；同樣大小第二個轉子（老轉子）可以用影響系數法做動平衡，前提是手邊有通過使用試重法求得了其轉子影響系數記錄。試重法適用于大型的單件的轉子做動平衡。影響系數法適用于小型的多批量的轉子做動平衡。

7.13、動平衡測試過程的安全要求

 在動平衡測試過程，要時刻注意安全。

  = 1 \* GB3 ①振動傳感器下面磁力座，轉速傳感器軟管支架下的磁力座，吸力都很大，易夾住手指，操作應十分注意安全。

  = 2 \* GB3 ②使用光電傳感器在機器運轉過程中調節傳感器的靈敏度旋鈕時，也要注意安全。

  = 3 \* GB3 ③使用霍爾傳感器配套小磁鋼一定要用502膠水將其粘牢，防止小磁鋼因離心力飛出。

  = 4 \* GB3 ④使用激光轉速傳感器時，眼睛不能直視激光發射管。以免損傷視力。

 ⑤試重好采用螺釘連接到轉子，對于將試重焊接在轉子上，一定要焊牢保證運轉時不能掉下來。

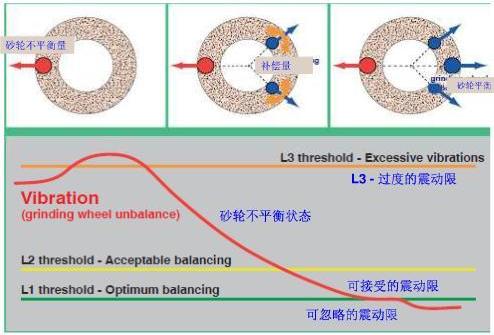

7.14、剩余不平衡量的選擇標準

1.是否達到剩余不平衡量的要求，對儀器而言具體看三種情況：

= 1 \* GB3 ①.動平衡過程中經過多次配重達到了儀器規定的不平衡量減少率大于90%的要求。

= 2 \* GB3 ②.一般認為，當大設備轉子振動位移量已經接近10微米，小設備轉子的振動位移量已經接近1微米。

= 3 \* GB3 ③.在動平衡振動測量中，振動的幅值上下變化的幅度超過±30%，振動的相角上下變化超過±30°。動平衡測量就無法繼續進行。此時屏幕顯示的配重M就是轉子的剩余不平衡量。

如果您覺得“TB-20A 動平衡測量?jī)x”描述資料不夠齊全，請聯系我們獲取詳細資料。(聯系時請告訴我從給覽網看到的，我們將給您最大優惠！)
