瓦楞紙箱由瓦楞紙板制成，從瓦楞紙板的結(jié)構(gòu)分析，瓦楞紙板有里紙、面紙、楞紙和中紙組成，其中瓦楞紙像骨骼一樣起支撐作用，它對(duì)強(qiáng)度的影響超過面紙和里紙，因此瓦楞原紙的邊壓強(qiáng)度（CCT）測(cè)試變得非常重要，CCT主要影響瓦楞紙箱的抗壓性能。

為進(jìn)一步提高楞原紙邊壓強(qiáng)度測(cè)試的性，研特科儀自主研發(fā)相匹配的環(huán)壓取樣器以及制樣儀器槽紋儀。

一、瓦楞原紙的邊壓強(qiáng)度（CCT）測(cè)試

瓦楞原紙邊壓強(qiáng)度測(cè)試原理：一定規(guī)格的試樣（152mm×12.7mm）在槽紋儀上起楞后，用試樣夾持器固定試樣狀態(tài)，然后放置在壓縮儀上進(jìn)行壓縮測(cè)試，直到瓦楞被壓潰之前，單位長(zhǎng)度所能承受的大壓力，單位為千牛每米（kN/m）。

實(shí)驗(yàn)設(shè)備及實(shí)驗(yàn)材料
壓縮強(qiáng)度試驗(yàn)儀、環(huán)壓取樣器、槽紋儀和CCT夾持器及瓦楞原紙。

試驗(yàn)過程
1.  試樣的采取和處理
  按照國(guó)標(biāo)GB/T 450和GB/T 10739進(jìn)行試樣的采取和處理。
2.  取樣
  用環(huán)壓取樣器準(zhǔn)確地切取寬12.7mm±0.1mm，長(zhǎng)度152mm±0.5mm的試樣，試樣數(shù)量至少10張，長(zhǎng)邊為試樣的縱向，試樣的長(zhǎng)邊方向平行度在0.01mm以內(nèi)，且整潔、無(wú)缺陷。

3.  參數(shù)設(shè)置

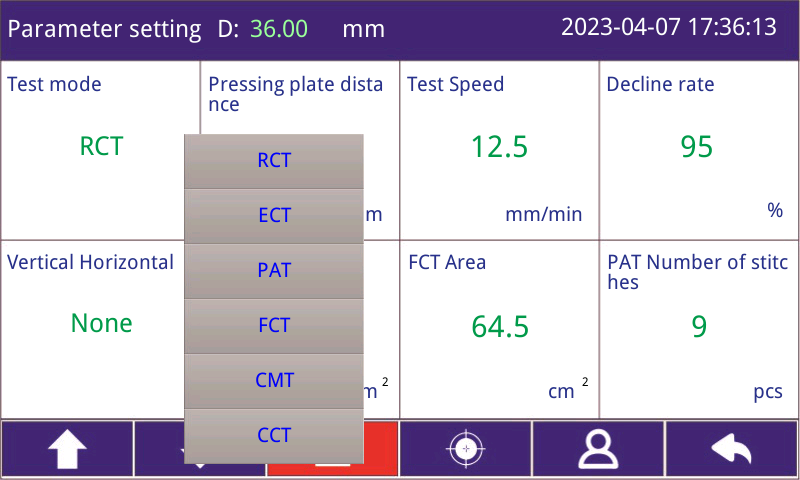

  現(xiàn)將測(cè)試模式切換到CCT模式，然后設(shè)置測(cè)試速度12.5mm/min，壓板間距（略高于試樣高度12.7mm，例如14～15mm），等待測(cè)試。

4. 起楞 制樣
  啟動(dòng)槽紋儀，當(dāng)壓輥加熱到（175±8）℃時(shí)，將試樣長(zhǎng)邊垂直插入送料口，使試樣起楞，把起楞后的試樣放在夾持器中。

5. 測(cè)試
   測(cè)試有兩種：起楞后立即測(cè)試和溫濕度處理30min后測(cè)試。

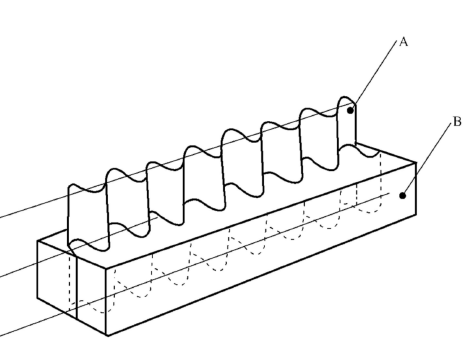

A一測(cè)試樣品     B一夾持器

5.1 起楞后立即測(cè)試。如果試樣起楞后立即進(jìn)行壓縮測(cè)試，從起楞到施加壓力的時(shí)間應(yīng)在20～25s以內(nèi)，也就是制樣好要馬上測(cè)試，即CCT₀。

5.2 溫濕度處理30min后測(cè)試。如果試樣起楞后進(jìn)行溫濕度處理，試樣應(yīng)在溫度（23±1）℃、相對(duì)濕度（50±2）%環(huán)境中處理30～35min，即CCT₃₀。

6.  結(jié)果計(jì)算
6.1 瓦楞原紙邊壓強(qiáng)度
   按式（1）計(jì)算瓦楞原紙邊壓強(qiáng)度CCT，結(jié)果至0.01kN/m。
.................................(1)
式中：
CCT——邊壓強(qiáng)度，單位為千牛每米（kN/m）；

F ——大壓力，單位為牛頓（N）；
l ——起楞前試樣的長(zhǎng)度，單位為毫米（mm）。
  為了快速確認(rèn)檢測(cè)結(jié)果所使用的方法，在多數(shù)情況下，可使用以下結(jié)果表示方法：
    CCT₀=x.xx kN/m
    CCT₃₀=x.xx kN/m
  其中CCT表示邊壓強(qiáng)度，下標(biāo)表示溫濕度處理的時(shí)間，單位為分（min）。
6.2 邊壓強(qiáng)度指數(shù)
      按式（2）計(jì)算瓦楞原紙邊壓強(qiáng)度指數(shù)Y，單位為牛頓米每克（N·m/g）：
.................................(2)
式中：
Y ——邊壓強(qiáng)度指數(shù)，單位為牛頓米每克（N·m/g）；

——邊壓強(qiáng)度的平均值，單位為千牛每米（kN/m）；

g ——試樣的定量，單位為克每平方米（g/m²）。
