通風柜SW-TFG-15 產品參數
發布時間：2019-06-28瀏覽次數：1499返回列表

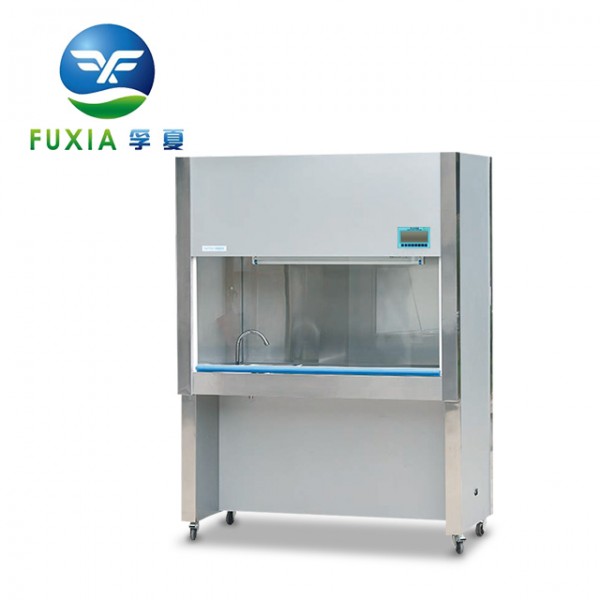

通風柜是用于實驗室中，需要將有害氣體排出，并對實驗過程中需要清洗和排污的一種實驗室常用設備。
產品特征
水、電、氣、通風一體制，內裝多功能電源插座，便于實驗室過程中使用其它電氣設備。采用快開閥，便于實驗過程中用水方便。前擋板為可上下移動玻璃門，頂部為低速抽風機，可將實驗過程中的有害有味氣體順利排出。工作面底部裝有不銹鋼水槽，可將消毒液、實驗殘留物通過水洗從一排水槽排出，保持實驗環境安、。
SW-TFG-12、SW-TFG-15、SW-TFG-18結構示意圖
技術參數
|
型號 參數 |
SW-TFG-15 |
|
|
排風速度 |
0.25～0.45m/s范圍可調 |
|
|
進水壓力 |
＞0.5Pa |
|
|
電源 |
AC單相220V/50Hz |
|
|
zui大功率 |
600W |
|
|
重量 |
＜200Kg |
|
|
工作區尺寸 |
W1×D1×H1 |
1300×695×580 |
|
外型尺寸 |
W×D×H |
1455×760×1950 |
|
熒光燈規格及數量 |
30W×① |
|
結構特征
采用無塵防火高密度板材料為框架，實驗區采用不銹鋼貼面，面層電噴處理，表面光滑無塵、美觀大方、牢固耐用。
工作原理
空氣由頂部的低噪音離心式通風機吸入靜壓箱，經頂部PVC管均勻吹出（排出管接至室外），從而使原實驗區內形成負壓空氣幕，去除工作區域內的原自然空氣或有污染的空氣，開機后五分鐘即能達到并保持理想的空間，采用輕觸型開關調節風量大小，包裝工作區內的風速始終處于理想狀態。
安裝使用
本設備就位地點應在環境較為清潔的工作室內，插上220V交流電后，按控制面板上的所示功能開啟即可使用，在開機前應對通風柜的工作區面及外殼進行認真清潔處理，去除表面積塵，開機后五分鐘即可進行實施正常操作使用。
維護
1、一般情況使用風機工作電壓調整至zui高點時，仍不能達到理想之風速時，則說明風管內積塵多，要細清理或新。
2、換風管或配件時，應注意型號規格尺寸的正確（原生產廠家配置），注意排風管在室內部分的周邊密封，無滲漏現象發生。
一般故障、原因、及排除方法
|
故障現象 |
原因 |
排出方法 |
|
總電源開關合不上，自動跳閘 |
1、風機卡死導致電動機堵轉，或者線路有短路 |
1、調整風機風軸位置，或者換葉輪和軸承，檢查線路是否完好。 2、對照線路圖，逐點檢查線路、元器件對外殼的緣電阻，修復緣故障。 |
|
風機不轉 |
1、接觸器不工作。 2、風機電源熔芯已熔斷。 |
1、檢查接觸器線路是否正常。 2、換熔芯。 |
|
熒光燈不亮 |
1、燈管或繼電器損壞。 2、燈管電源熔絲已熔斷。 |
1、換燈管或繼電器。 2、換熔芯。 |
