簡介：HNLDN型管道式電磁流量計其實就是電磁流量計的別名，其管道式就是在工業安裝現場與管道連接或者焊接連接，測量原理是根據

我公司專業生產耐磨熱電偶，鉑銠熱電偶，壓力變送器，電磁流量計，孔板流量計，雷達液位計，官網：

華能儀表有限公司座落在美麗富饒的高郵湖畔，有“天下第一荷花”美稱的魚米之鄉——金湖境內，交通方便，東臨京滬高速、西靠寧連高速、鹽金線貫穿境內。

    我公司擁有一批長期從事自動化控制專業高科技人才，為各行業提供了滿意的成套系統。薈萃實力雄厚的專業隊伍，積淀豐富的技術，管理經驗，涵蓋全國的營銷網絡和分支機構，能夠快速，便捷的為用戶提供技術服務。在互聯網商務的時代浪潮中，公司專門成立了電子商務部，依靠專業的網絡技術力量和電子商務貿易手段，實施對傳統經濟和資源的整合以及大范圍快速的拓展市場。公司成立以來憑借良好的信譽及優質的服務已經與各地區的生產廠商建立了長期穩定的商業貿易伙伴關系。

　   公司堅持“科技、創新、質量、服務”的發展方針，繼續秉承“打造產業航母、貢獻民族經濟”的宗旨，在今后的發展中，將繼續致力于品牌建設，不斷培育新的經濟增長點，把“華能”建設為國際品牌企業。

    本公司將以優質的產品、優惠的價格、優良的服務積極參與市場競爭，竭誠與各界朋友，新老客戶誠信合作，共創輝煌!



簡介：

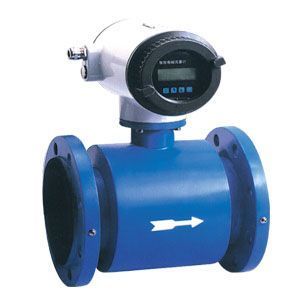

HNLDN型管道式電磁流量計其實就是電磁流量計的別名，其管道式就是在工業安裝現場與管道連接或者焊接連接，測量原理是根據法拉第電磁感應定律得來，管道式電磁流量計由傳感器和轉換器組成，傳感器安裝在測量管道上，轉換器可以與傳感器組合連接在一起稱為一體型電磁流量計，轉換器被安裝在離傳感器30米內或100米內的場合，兩者間由屏蔽電纜連接稱為分離型電磁流量計。管道式電磁流量計用來測量自來水、鋼鐵、石油、化工、電力、工業、水利、水政水資源等部門的導電流體的流量，亦可測量酸、堿、鹽等腐蝕性導電液體。管道式電磁流量計的工作原理是基于法拉第電磁感應定律，測量管內的導電介質相當于法拉第試驗中的導電金屬桿，上下兩端的兩個電磁線圈產生恒定磁場。當有導電介質流過時，則會產生感應電壓。管道內部的兩個電測量產生的感應電壓。測量管道通過不導電的內襯（橡膠，特氟隆等）實現與流體和測量電的電磁隔離。

技術參數：
儀表精度：管道式0.5級、1.0級；插入式2.5級 　　
測量介質：電導率大于5μS/cm的各種液體和液固兩相流體。 　　
流速范圍：0.2～8m/s 　　
工作壓力：1.6MPa 　　
環境溫度：-40℃～+50℃ 　　
介質溫度：聚四氟乙烯襯里≤180℃ 　　橡膠材質襯里≤65℃ 　　
防爆標志：ExmibdⅡBT4 　　
防爆證號：GYB01349 　　
外磁干擾：≤400A/m 　　
外殼防護：一體化型： IP65； 　　分 離 型：傳感器IP68(水下5米，僅限于橡膠襯里) 　　轉換器IP65 　　
輸出信號：4～20mA.DC，負載電阻0～750Ω 　　
通訊輸出：RS485或CAN總線 　　
電氣連接：M20×1.5內螺紋，φ10電纜孔 　　
電源電壓：90～220VAC、24±10%V.DC 　　
zui大功耗：≤10VA

技術指導：
1、管道式電磁流量計是基于法拉第電磁感應定律的速度式電磁流量計。在闡述電磁流量計測量原理的基礎上，設計了一種基于MSP430F149單片機的LDB型電磁流量計，電路以MSP430F149單片機為核心，從而簡化了外圍硬件電路的設計，實現了液體流量的測量和累積。文中給出了設計的總體框圖，部分硬件電路和控制軟件流程圖。本文設計的LDB型電磁流量計已經投入生產，經實際應用表明，該設計具有，低功耗和可靠性強等特點，基本滿足設計要求。
2、電磁流量計能有效避開強電力設備，高頻設備，強電源開關設備；避開高溫熱源和輻射源的影響，避開強烈震動場所和強腐蝕環境等，同時要考慮安裝維修方便。
3、管道式電磁流量計具有保存每天２４小時的流量數據、停電時間、零流量時間等多種數據及報警等功能。每天，只需一次、二次短信息就能獲得一個測量點的一天２４小時的測量數據，它也能根據用戶的需求設定。采用電磁旋渦流量計和ＧＳＭ網絡相結合的技術，建立水流量監測系統的前期投資只是采用無線電臺方式的１／３到１／５，系統建立后的運行費用每個點每天只是一到二次短信息的費用。省去了頻率的使用費及使用中的電費及維護費用。
4、流量檢測儀表的顯示方式、通訊方式和數據存儲是儀表的重要組成部分。傳統電磁流量計在顯示方式上一般采用LED 或段式LCD，只能顯示數字、字母、漢字和一些粗糙的圖案； 在數據存儲方面，信息存儲一般以二進制方式存儲，不具有通用性且存儲容量??； 在通訊方式上，一般采用RS 232 或RS 485，其開放性不高。
5．傳感器在垂直管道的安裝，測量氣體流量時，傳感器可以安裝在垂直管道上，流向不限。若被測氣體中含有少量的液體，氣體流向應由下向上。測量液體流量時，液體流向應由下向上：這樣不會將液體重量額外附加在探頭上。
6、傳感器在水平管道的側裝，無論測量何種流體，傳感器可以在水平管道上側裝，特別是測量過熱蒸汽，飽和蒸汽和低溫液體，若條件允許采用側裝，這樣流體的溫度對放大器的影響較小。
7．傳感器在水平管道的倒裝，一般情況下不推薦用此安裝方法。此安裝方法不適用于測量一般氣體、過熱蒸汽?？捎糜跍y量飽和蒸汽，適用于測量
高溫液體或需經常清洗管道的情況。
8．傳感器在有保溫層管道上的安裝，測量高溫蒸汽時，保溫層多不能超過支架高度的三分之一。
9．為了解決了上述不足，采用32 位的ARM 處理器和嵌入式Linux操作系統研制出了具有信息化、圖形化和網絡化的電磁流量計。它采用TFT彩色液晶屏顯示方式，不僅可以顯示流量數據還可以顯示流量曲線，提高了顯示的質量和內容，通過JFFS2 文件系統采用文件的方式進行數據存儲，且存儲容量可達1MB。

相關產品：防腐電磁流量計,防爆電磁流量計
