成運直銷批發SC—光纖快速連接器|SC連接器|皮線光纜SC連接器|，SC光纖連接器，FTTH光纖快速連接器：
光纖活動連接器 ，俗稱活接頭，一般稱為光纖連接器，是用于連接兩根光纖或光纜形成連續光通路的可以重復使用的無源器件，已經廣泛應用在光纖傳輸線路、光纖配線架和光纖測試儀器、儀表中，是目前使用數量多的光無源器件。
　　

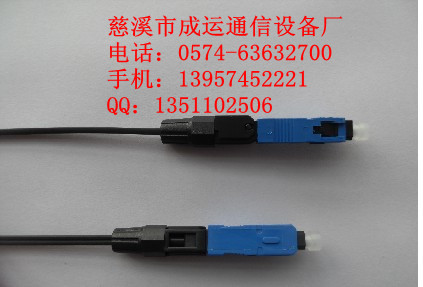

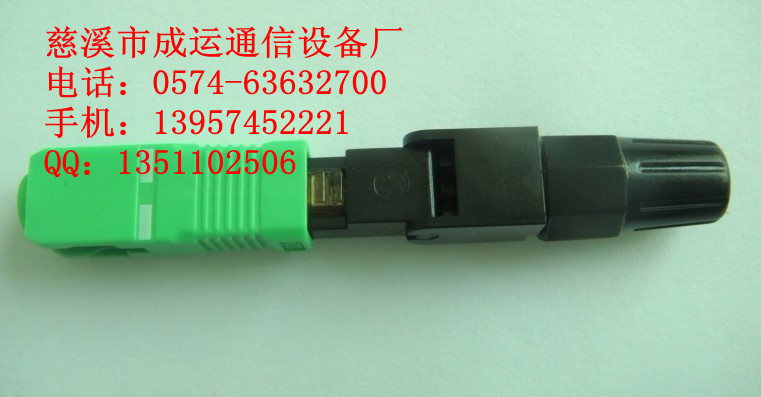

光纖快速連接器
光纖連接器的一般結構
　　光纖連接器的主要用途是用以實現光纖的接續?，F(xiàn)在已經廣泛應用在光纖通信系統中的光纖連接器，其種類眾多，結構各異。但細究起來，各種類型的光纖連接器的基本結構卻是一致的，即大多數的光纖連接器的一般采用高組件（由兩個插針和一個耦合管共三個部分組成）實現光纖的對準連接。
　　這種方法是將光纖穿入并固定在插針中，并將插針表面進行拋光處理后，在耦合管中實現對準。插針的外組件采用金屬或非金屬的材料制作。插針的對接端必須進行研磨處理，另一端通常采用彎曲限制構件來支撐光纖或光纖軟纜以釋放應力。耦合管一般是由陶瓷、或青銅等材料制成的兩半合成的、緊固的圓筒形構件做成，多配有金屬或塑料的法蘭盤，以便于連接器的安裝固定。為盡量地對準光纖，對插針和耦合管的加工精度要求很高。
　　

光纖連接器的性能
　　光纖連接器的性能，先是光學性能，此外還要考慮光纖連接器的互換性、重復性、抗拉強度、溫度和插拔次數等。
　　1、光學性能：對于光纖連接器的光性能方面的要求，主要是插入損耗和回波損耗這兩個基本的參數。
　　插入損耗（Insertion Loss）即連接損耗，是指因連接器的導入而引起的鏈路有效光功率的損耗。插入損耗越小越好，一般要求應不大于0.5dB。
　　回波損耗（Return Loss, Reflection Loss）是指連接器對鏈路光功率反射的抑制能力，其典型值應不小于25dB。實際應用的連接器，插針表面經過了專門的拋光處理，可以使回波損耗更大，一般不低于45dB。
　　2、互換性、重復性
　　光纖連接器是通用的無源器件，對于同一類型的光纖連接器，一般都可以任意組合使用、并可以重復多次使用，由此而導入的附加損耗一般都在小于0.2dB的范圍內。
　　3、抗拉強度
　　對于做好的光纖連接器，一般要求其抗拉強度應不低于90N。
　　4、溫度
　　一般要求，光纖連接器必須在-40oC ~ +70oC的溫度下能夠正常使用。
　?。?font face="Times New Roman">5、插拔次數
　　目前使用的光纖連接器一般都可以插拔l000次以上。
部分常見光纖連接器
　　按照不同的分類方法，光纖連接器可以分為不同的種類，按傳輸媒介的不同可分為單模光纖連接器和多模光纖連接器；按結構的不同可分為FC、SC、ST、D4、DIN、Biconic、MU、LC、MT等各種型式；按連接器的插針端面可分為FC、PC（UPC）和APC；按光纖芯數分還有單芯、多芯之分。
　　在實際應用過程中，我們一般按照光纖連接器結構的不同來加以區分。以下簡單的介紹一些目前比較常見的光纖連接器：
　　SC光纖快速連接器 SC直通式快速連接器 3M光纖冷接子 SC預埋式快速連接器 SC光纖連接器 3M光纜冷接子 ST光纖快速連接器 ST預埋式快速連接器 3M對接冷接子ST直通式快速連接器 SC光纖快速連接頭 3M冷接子 SC直通式快速連接頭 SC預埋式快速連接頭 光纖冷接子 SC光纖連接頭 ST光纖快速連接頭 對接冷接子 ST預埋式快速連接頭 ST直通式快速連接頭 光纖冷接子 ST光纖連接頭 FC光纖快速連接器 光纜冷接子 FC光纖連接器 FC快速連接頭 3M光纖冷接子 FC光纖連接頭


產品名稱 快速連接器 產品型號
產品規格 SC FC ST LC型 性能指標 IEC61754-4、ROHS
指標 參數
產品類型 單模 多模
插入損耗 ≤0.5dB ≤0.3dB
回?fù)軗p耗 ≤-50dB（PC）≤-60dB（APC） ≤-25dB
機械耐久性 0.25 Db MAX. 0.15 Db MAX.
接續時間 NOM.≤90S
適合光纜外徑 0.9mm、2.0mm、3.0mm、2*3.0mm
工作溫度 -40~+85℃
儲藏溫度 -40~+85℃
◆產品描述
﹡為保證安裝質量和安裝效率而研發的高現場光纖快速接續產品；
﹡壓接部位采用全新獨特結構設計，安裝時無需注膠、無需研磨、無需耗材；
﹡采用預埋光纖式結構；
﹡具有安裝質量高、成功率高和安裝快速等特點；
﹡可重復利用，現場操作簡便；
﹡攜帶方便；
◆性能描述
﹡的機械尺寸
﹡低插入損耗
﹡高回?fù)軗p耗
﹡符合IEC61754-4
﹡所有物料滿足ROHS
◆應用領域
﹡用于開通FTTH光纖終端成端
﹡接續盒、機柜、成端箱等接線
﹡發生斷纖等意外事故時的恢復、維護
﹡局域網、廣域網、數據和視頻傳輸
﹡終端用戶光纖接入的建設與維護
﹡移動基站的光纖接入


(1光纖連接器
　　這種連接器早是由日本NTT研制。FC是Ferrule Connector的縮寫，表明其外部加強方式是采用金屬套，緊固方式為螺絲扣。早，FC類型的連接器，采用的陶瓷插針的對接端面是平面接觸方式(FC)。此類連接器結構簡單，操作方便，制作容易，但光纖端面對微塵較為敏感，且容易產生菲涅爾反射，提高回波損耗性能較為困難。后來，對該類型連接器做了改進，采用對接端面呈球面的插針(PC
