PRESIZE1512C影像測量?jī)x/非接觸式三次元/影像測量?jī)x/三次元測量機/二次元/2.5次元/光學影像測量?jī)x/影像儀/全自動影像測量?jī)x/面板檢測儀 的說明:

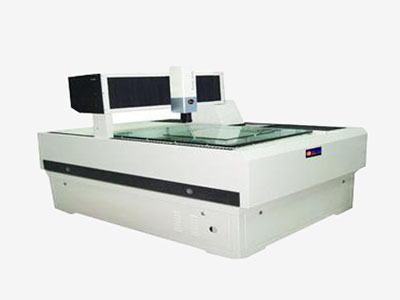

PRESIZE1512C（1200X1500X200MM）非接觸式三次元
精度：XY軸定位精度5µm，全行程精度（5+L/200）µm
Z軸定位精度5µm，全行程精度（5+L/100）µm

影像測量?jī)x/三次元測量機/二次元/2.5次元/光學影像測量?jī)x/影像儀/全自動影像測量?jī)x/面板檢測儀 功能簡介
1．非接觸式光學影像幾何量測系統
2．投影儀比對系統
3．量測圖形及影像攝取列印系統
4．資料分析及輸出輸入系統

一．影像測量?jī)x/三次元測量機/二次元/2.5次元/光學影像測量?jī)x/影像儀/全自動影像測量?jī)x/面板檢測儀 機構系統
1．移動橋架式結構，00級花崗巖底座，確保機構不變形
外觀尺寸：W:2010MML:3290MMH:1970MM
整機重量：4150KG
2．、低折射率工業專用光學玻璃的工作平臺
測量行程：X:1200MMY:1500MMZ:200MM
平臺承重：100KG
3．、高穩定性日本THK直線導軌
導軌直線度：±2µm
XY軸移動速度：500mm/s；Z軸移動速度：100mm/s
XY軸加速度：1000mm/s2；Z軸加速度：350mm/s2
4．高穩定、高耐磨性日本進口SK2鋼帶，確保機器運行平穩
5．高抗扭性日本三木聯軸器
6．玻璃固定治具，固定或壓平軟性工件（選配）

二．影像測量?jī)x/三次元測量機/二次元/2.5次元/光學影像測量?jī)x/影像儀/全自動影像測量?jī)x/面板檢測儀 電控系統
1．高穩定性日本PanasonicAC伺服馬達/日本安川AC伺服馬達（選配）
2．美國Galil四軸伺服控制卡
PCI匯流排
脈衝輸出頻率3MHZ
四路編碼器輸入口，頻率12MHZ
8入8出I/O點
zui小伺服更新率（Servoloopupdaterate）
1、2軸：125微秒
3、4軸：250微秒
3．高解析度、高穩定性德國HEIDENHAIN/英國RENISHAW開放式光柵尺
光柵尺解析度：0.5µm/0.1µm（選配）
4．雷賽ENC7480計數卡
32位元PCI匯流排
4軸28位元計數器，zui大輸入頻率5MHZ

三．影像測量?jī)x/三次元測量機/二次元/2.5次元/光學影像測量?jī)x/影像儀/全自動影像測量?jī)x/面板檢測儀 影像系統
1．日本SONY1/3”CCD，768X494PIXEL
2．美國Navitar6.5:1全自動變倍鏡頭模組，MotorZoom6000
光學放大倍率：0.7-4.5X
影像放大倍率：22-145X/44-290X（加裝2X物鏡）
3．工業專用高速、高清晰SDK2000視頻採集卡
解析度：800X600PIXEL；32位元真彩色；60幀/秒

四．影像測量?jī)x/三次元測量機/二次元/2.5次元/光學影像測量?jī)x/影像儀/全自動影像測量?jī)x/面板檢測儀 光學系統
1．程式控制式LED表面光，五環八向四十區塊，光投射角度，27-75°
2．程式控制式LED輪廓光
3．程式控制式LED同軸光（選配）

五．影像測量?jī)x/三次元測量機/二次元/2.5次元/光學影像測量?jī)x/影像儀/全自動影像測量?jī)x/面板檢測儀 電腦系統
1．雙核2.0以上CPU
2．2GBRAM，160GBHD
3．512MB獨立顯卡
3．17”標屏LCD顯示器，解析度：1280X1024
4．作業系統：WindowXP
5．其他軟體：AUTOCAD/OFFICE（選配）

六．軟體系統（iMaGeo專業影像量測軟體，研發，終身免費升級）

1軟體功能簡介
1.1物件區：點、線、圓、弧、橢圓、距離、間距、角度、矩形、槽型孔、坐標系、點雲、平面、球、圓柱、圓錐、O型環
1.2方法區：中心點、平分、相切、相交、X軸極大值、Y軸極大值、X軸極小值、Y軸極小值、多點回歸、同心圓、垂直、平行、投影
1.3座標工具：面補正、X軸補正、Y軸補正、平移與旋轉、調用機械坐標系、原點補正、X軸歸零、Y軸歸零、Z軸歸零
1.4測量工具區：對焦點、手動點、手動圓、手動弧、橢圓、探針觸發、雲點、圓、線、近邊界點、沿線近點、弧、中心線等
1.5幾何繪圖工具區：前視圖、右視圖、上視圖、等角視圖、局部坐標系、影像幾何繪圖、黑白/彩色、適縮放比、框選放大、拉近/拉遠、旋轉、平移等功能
2自動變焦系統，避免鏡頭倍率變換後的影像校正
3提供完整幾何公差計算，具備完整量測功能，量測資料可存檔並隨時輸出計算，還可進行SPC統計制程管制
4工件量測圖形化，圖形可存檔、列印並轉存CAD圖檔編輯點、線、弧、面、亦可多點測定，與產品圖紙做偏差比較
5影像可通過螢?zāi)伙@示觀察，可任意放大縮小並可轉換成幾何測量對比
6提供影像直接尋像工具、點、線、框、圓、弧都可快速尋邊，超強去毛邊功能，快速去除有毛邊或瑕疵的影像，正確取得量測資料
7不用再要專門為自動檢測建立一個教導程式，就所剛剛所測量的步驟軟體可以記錄下來，只要點擊按鈕，即可生成自動步驟的自檢程式
8強大的三維CAD繪圖處理功能，提供適化視窗，框選視窗，即時立體旋轉，縮放，平移等基本視角切換功能
9形位公差功能：位置度，直線度，平行度，傾斜度，垂直度，對稱度，平面度，真圓度，同心度，同軸度等形位公差設定
10輸出格式：WORD、EXCEL、AUTOCAD圖檔，或SPC統計報表輸出

七．影像測量?jī)x/三次元測量機/二次元/2.5次元/光學影像測量?jī)x/影像儀/全自動影像測量?jī)x/面板檢測儀 使用環境

1．電源：(220±5)V/50-60HZ/10A
2．工作環境溫度：(20±3)℃
3．相對濕度：35%-80%
4．振動<0.002g，低于15Hz

八．影像測量?jī)x/三次元測量機/二次元/2.5次元/光學影像測量?jī)x/影像儀/全自動影像測量?jī)x/面板檢測儀 適用行業
背光模組TFT-LCD、TOUCHPANEL、電路板PCB、衝壓件、模具、塑膠件、汽車配件、刀模、五金、手機配件、光罩網版、半導體封裝等
