本產品有以下型號：10KV，20KV，30KV，50KV，100KV系列

一、HCDJC-20KV電壓擊穿試驗儀用途

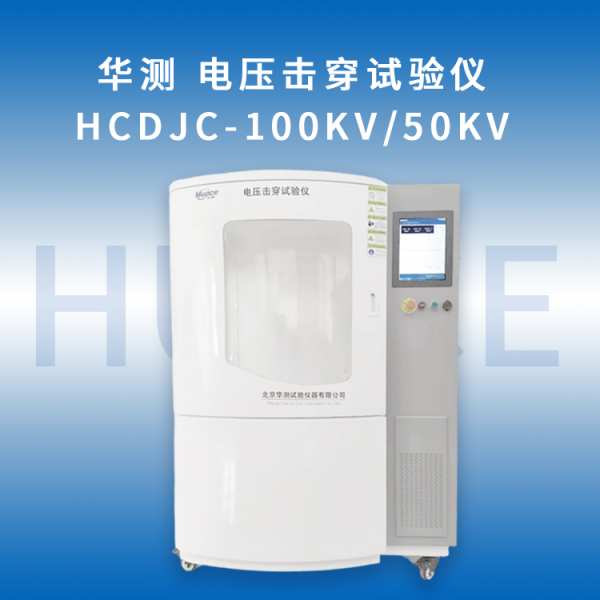

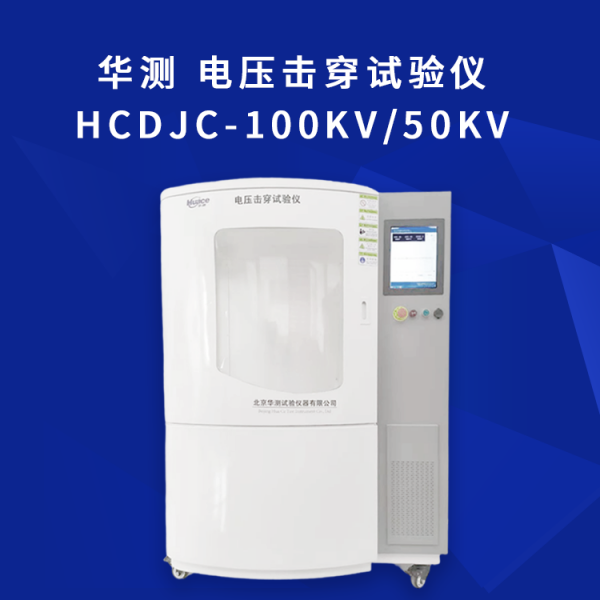

電壓擊穿試驗儀滿足GB1408.1-2006《緣材料電氣強度試驗方法 第1部分；工頻下試驗》、GB/T1695-2005《硫化橡膠工頻擊穿電壓強度和耐電壓的測定方法》、GB/T 3333-1999《電纜紙工頻擊穿電壓試驗方法》、GB/T 12656-1990《電容器紙工頻擊穿電壓測定法》、GB/T1981及ASTM D149標準要求設計制造。電壓擊穿試驗儀主要適用于固體緣材料如：塑料、薄膜、樹脂、云母、陶瓷、玻璃、緣油、緣漆、紙板等介質在工頻電壓或直流電壓下?lián)舸姸群湍碗妷簳r間的測試；電壓擊穿試驗儀采用計算機控制，試驗過程中可在線觀察試驗曲線；自動存儲試驗條件及試驗結果等數據，并可存取、顯示、打印。本試驗機采用立式箱體結構，大的節省試驗室內占地空間，地腳采用滑輪結構，方便移動和擺放，避免同類廠家生產的臥式設備，安放時需要另配安裝臺的情況，占地空間大，移動不方便等缺點。

二、HCDJC-20KV電壓擊穿試驗儀主要技術要求：
1、設備輸入電壓： 交流 220 V (普通試驗室電源均可兼容)
2、試驗電壓方式： 交流 0--30 KV ;
直流 0--30 KV
3、電器容量：2KVA
4、試驗方法：0-50KV全量程可調(采用電壓采樣器件，取消了同類廠家由于電壓采樣精度不夠必須采用高壓分級的方式)
5、擊穿及耐壓試驗升壓速率：
0.1 KV/S
0.2 KV/S
0.5 KV/S
1.5 KV/S
2 KV/S
2.5 KV/S
3.0 KV/S   (此項滿足新標準里面快速升壓試驗要求)  (此項滿足新標準里面快速升壓試驗要求)
注：本產品采用的直流伺服電機加載減速機構，保證了新標準里面關于慢速試驗和快速試驗的新要求，（一般為皮帶輪機構，誤差較大）保證用戶可以自由選擇升壓速率，是目前同類產品中滿足國標對于升壓速率要求的測試設備。

6、HCDJC-20KV電壓擊穿試驗儀試驗方式：
直流試驗：1、勻速升壓  2、階梯升壓  3、耐壓試驗
交流試驗：1、勻速升壓  2、階梯升壓  3、耐壓試驗
注：根據不同行業的標準，我們可以根據用戶的要求，依據貴行業標準，為您定制行業標準所需的特殊測試功能。

7、過電流保護裝置應有足夠靈敏度以保證試樣擊穿時在0.1S內切斷電源。
8、漏電電流選擇：1—100 mA可由計算機軟件自由進行設定。
9、本儀器采用的無觸點原件勻速調壓方式，淘汰同類產品中機械傳動升壓方式。
10、支持短時間內短路試驗要求。(其它同類產品無此功能)
11、一次試驗可以同時做3個試樣。(同類產品一次試驗只能做一個試樣)
12、電壓測量誤差： ≤ 1.5％
13、試驗電壓連續可調： 0-20 KV
14、耐壓時間設定：0-6小時(可通過軟件連續設定)
15、九級安全防護措施：

(1) 超壓保護
(2)試驗過流保護
(3)試驗短路保護
(4)安全門開啟保護
(5)軟件誤操作保護
(6)零電壓復位保護
(7)試驗結束放電保護
(8)保護接地
(9)試驗完成后電磁放電

三、試驗方式
1、緣試樣空氣中擊穿或耐壓試驗
2、緣試樣浸油中擊穿或耐壓試驗
1、緣試樣空氣中階梯擊穿或耐壓試驗
2、緣試樣浸油中階梯擊穿或耐壓試驗
注：根據用戶要求，可定制其他試驗方式

四、電壓擊穿試驗儀試驗軟件：
1、本儀器在試驗過程中可對升壓擊穿過程繪制實時曲線，每次試驗的升壓曲線都由不同顏色構成，試驗結束后可疊加對比材料的試驗數據重復性。
2、可以隨時調取當前及歷史試驗數據進行查看，編輯及修改參數。
3、試驗過程中可以隨時修改試驗條件及存儲路徑及自動存儲試驗結果。
4、試驗過程中，可隨時通過軟件決定本次試驗是否有效，方便篩選試驗結果。
5、可設置操作口令，做到專機專人操作，避免無關人員誤操作。

五、設備安全保護功能：
◆ 試驗在試驗箱中進行，試驗箱門打開時電源加不到高壓變壓器輸入端，即高壓側無電壓。100KV測試設備高壓電距離試驗箱壁的近距離大于270mm，50KV測試設備高壓電距離試驗箱壁的近距離大于250mm，試驗時即使人接觸箱壁也不會有危險。
◆ 設備要安裝單獨的保護地線。接保護地線，主要是減少試樣擊穿時對周圍產生的較強的電磁干擾。也可避免控制計算機失控。
◆ 該試驗設備的電路設有多項保護措施，主要有：過流保護、過壓保護、漏電保護、短路保護、直流試驗放電報警，電磁放電等。
◆直流試驗放電報警功能:在設備做完直流試驗時,當開啟試驗門時設備會自動報警,直至使用設備上的放電裝置放電后報警會自動取消.(注：因為直流試驗后不放電會危險到人身安全,不能直接拿取電,起到提醒使用人員放電以免造成人身傷害)。
◆ 試驗放電裝置，電磁鐵自動放電放置。

六、電壓擊穿試驗儀設備主要配置
1、 試驗主機一臺
2、 2萬伏高壓發生器一臺
3、 全自動微電腦電壓調壓裝置一套(串口方式)
4、 試驗電規格(紫銅)(一般廠家為普通黃銅)：試驗用電￠25mm兩個￠75mm一個
5、 試驗用油盒一只：材質為有機玻璃
6、 電磁自動放電裝置一套。（一般廠家為放電棒，即試驗完成后，手持放電棒放電）
7、 電壓擊穿計算機測控軟件一套
