日本SMC針形氣缸/供應SMC氣缸SMC氣缸工作原理根據工作所需力的大小來確定活塞桿上的推力和拉力。由此來選擇SMC氣缸時應使SMC氣缸的輸出力稍有余量。若缸徑選小了，輸出力不夠，SMC氣缸不能正常工作；但缸徑過大，不僅使設備笨重、成本高，同時耗氣量增大，造成能源浪費。在夾具設計時，應盡量采用增力機構，以減少SMC氣

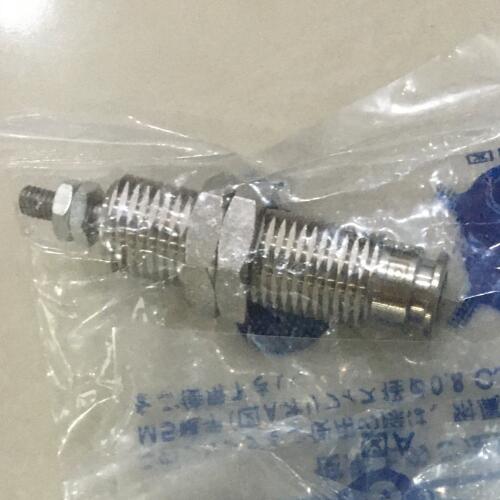

日本SMC針形氣缸/供應SMC氣缸
SMC氣缸缸徑，P：工作壓力(kgf／cm2)，
例：直徑340mm的SMC氣缸，工作壓力為3kgf／cm2時，其理論輸出力為多少?芽輸出力是多少?，
將P、D連接，找出F、F′上的點，得：，F(xiàn)＝2800kgf；F′＝2300kgf，
在工程設計時選擇SMC氣缸缸徑，可根據其使用壓力和理論推力或拉力的大小，從經驗表1－1中查出。，
例：有一SMC氣缸其使用壓力為5kgf／cm2，在SMC氣缸推出時其推力為132kgf，(SMC氣缸效率為85％)問：該選擇多大的SMC氣缸缸徑?，
●由SMC氣缸的推力132kgf和SMC氣缸的效率85％，可計算出SMC氣缸的理論推力為F＝F′／85％＝155(kgf)，
●由使用壓力5kgf／cm2和SMC氣缸的理論推力，查出選擇缸徑為?63的SMC氣缸便可滿足使用要求。
日本SMC針形氣缸/供應SMC氣缸

SMC氣缸應用領域
印刷(張力控制)、半導體(點焊機、芯片研磨)、自動化控制、機器人等等。
SMC氣缸產品系列
標準SMC氣缸 端蓋上設有進排氣通口，有的還在端蓋內設有緩沖機構。桿側端蓋上設有密封圈和防塵圈，以防止從活塞桿處向外漏氣和防止外部灰塵混入缸內。桿側端蓋上設有導向套，以提高SMC氣缸的導向精度，承受活塞桿上少量的橫向負載，減小活塞桿伸出時的下彎量，延長SMC氣缸使用壽命。導向套通常使用燒結含油合金、前傾銅
CM2SMC氣缸活塞上采用組合密封圈實現雙向密封，活塞與活塞桿用壓鉚鏈接，不用螺母。
2)端蓋，端蓋上設有進排氣通口，有的還在端蓋內設有緩沖機構。桿側端蓋上設有密封圈和防塵圈，以防止從活塞桿處向外漏氣和防止外部灰塵混入缸內。桿側端蓋上設有導向套，以提高SMC氣缸的導向精度，承受活塞桿上少量的橫向負載，減小活塞桿伸出時的下彎量，延長SMC氣缸使用壽命。導向套通常使用燒結含油合金、前傾銅鑄件。端蓋過去常用可鍛鑄鐵，現在為減輕重量并防銹，常使用鋁合金壓鑄，微型缸有使用黃銅材料的。
3)活塞，活塞是SMC氣缸中的受壓力零件。為防止活塞左右兩腔相互竄氣，設有活塞密封圈。活塞上的耐磨環可提高SMC氣缸的導向性，減少活塞密封圈的磨耗，減少摩擦阻力。耐磨環長使用聚氨酯、聚四氟乙烯、夾布合成樹脂等材料?；钊膶挾扔擅芊馊Τ叽绾捅匾幕瑒硬糠珠L度來決定?；瑒硬糠痔?，易引起早期磨損和卡死。活塞的材質常用鋁合金和鑄鐵，小型缸的活塞有黃銅制成的。
4)活塞桿，活塞桿是SMC氣缸中重要的受力零件。通常使用高碳鋼，表面經鍍硬鉻處理，或使用不銹鋼，以防腐蝕，并提高密封圈的耐磨性。
5)密封圈，回轉或往復運動處的部件密封稱為動密封，靜止件部分的密封稱為靜密封。
缸筒與端蓋的連接方法主要有以下幾種：

整體型、鉚接型、螺紋聯接型、法蘭型、拉桿型。
6)SMC氣缸工作時要靠壓縮空氣中的油霧對活塞進行潤滑。也有小部分免潤滑SMC氣缸。
SMC氣缸工作原理
根據工作所需力的大小來確定活塞桿上的推力和拉力。由此來選擇SMC氣缸時應使SMC氣缸的輸出力稍有余量。若缸徑選小了，輸出力不夠，SMC氣缸不能正常工作；但缸徑過大，不僅使設備笨重、成本高，同時耗氣量增大，造成能源浪費。在夾具設計時，應盡量采用增力機構，以減少SMC氣缸的尺寸。

日本SMC針形氣缸/供應SMC氣缸
