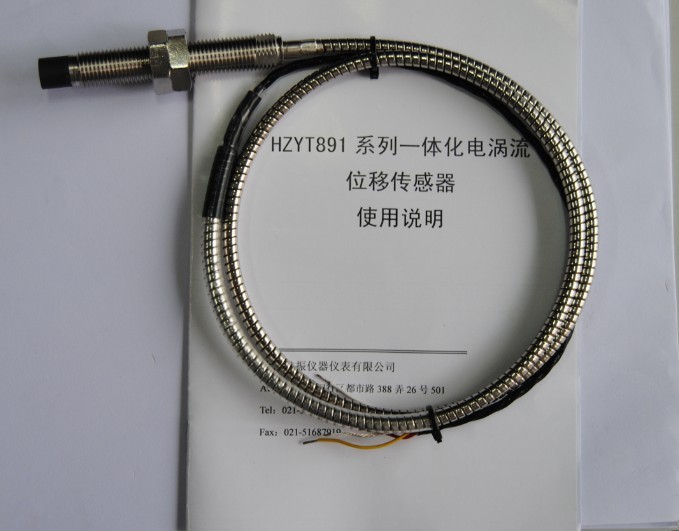

HZ891YT系列一體化電渦流位移傳感器

簡介

上海航振儀器HZ891YT系列一體化電渦流位移傳感器是在HZ891XL系列電渦流位移傳感器基礎上，通過表面貼裝微形封裝技術，將前置器電路和探頭集成一體，是一種高性能、低成本的電渦流位移傳感器，屬本公司的產品。

HZ891YT系列一體化電渦流位移傳感器廣泛用于電力、石化、冶金、機械等行業，對大型旋轉機械的軸位移、軸振動、軸轉速等參數進行在線實時監測，可以分析出設備的工作狀況和故障原因，有效地對設備進行保護及進行預測性維修。可測量位移、振幅、轉速、尺寸、厚度、表面不平度等。

技術指標

1、非接觸測量，永不磨損。

2、抗干擾能力強，高可靠性，長壽命。
3、工作溫度：-25～+85℃，溫漂0.05%/℃。

4、防護等級：IP68。

5、輸出形式：三線制電壓或電流輸出。
6、頻響：0～10kHz

幅頻特性0～1kHz衰減小于1％，10kHz衰減小于5％；

相頻特性0～1kHz相位差小于-10°，10kHz相位差小于-100°
7、電壓輸出形式傳感器供電電源：

（1）+12dc～+30Vdc供電，輸出范圍0.1～10.5V或1～5V或0.5～4.5V，功耗≤12mA(不含輸出電流)；

（2）-18Vdc～-24Vdc供電，輸出范圍-2～-18V，功耗≤12mA(不含輸出電流)；

（3）±12Vdc～±15Vdc供電，輸出0～+5V或0～+10V或-5～+5V或-10～+10V功耗≤±12mA(不含輸出電流);

（4）+18Vdc～ +30Vdc供電, 4～20mA電流輸出, 功耗≤12mA(不含輸出電流)。

8、紋波（測量間隙恒定時zui大輸出噪聲峰峰值）：電壓輸出形式的傳感器輸出紋波不大于20mV；電流輸出形式的傳感器輸出紋波不大于30uA。

9、負載能力：電壓輸出形式的傳感器輸出阻抗不大于51Ω，zui大驅動信號電纜長度300m；4～20mA電流輸出形式的傳感器zui大負載電阻不大于750Ω，帶zui大負載電阻時輸出變化-1%。

10、測量參數：

11、一體化電渦流位移傳感器的外形尺寸

一體化電渦流位移傳感器，電渦流位移傳感器，



一體化電渦流位移傳感器的選型示例

HZ891YT－04-B-M16×1－80-30K

表示:HZ891YT系列一體化電渦流傳感器，量程4mm，1～5V輸出，螺紋規格為M16×1，殼體長為80mm，輸出電纜長3米，帶不銹鋼金屬軟管鎧裝。
