產品說明
NHR-M21系列電壓隔離器/電流隔離器
|
單通道、雙通道。
直流電壓、電流輸入。
模擬量輸出。
輸入/輸出/電源磁隔離。
傳輸精度(20℃)：0.15%FS。
響應時間短，厚度薄，功耗低。
插拔式端子，便于安裝、維護。
標準的35mmDIN導軌卡式安裝。
|
|
|
概述
|
|
將直流電壓或電流信號經過隔離傳送，轉換成所需的信號給其它儀表。可以與單元組合儀表及DCS、PLC等系統配套使用，給予現場儀表信號隔離、信號轉換、信號分配、信號處理等，從而提高工業生產過程自動控制系統的抗干擾能力，保證系統的穩定性和可靠性。本產品品種分為一進一出、一進二出、二進二出，且輸入、輸出磁隔離。
|
|

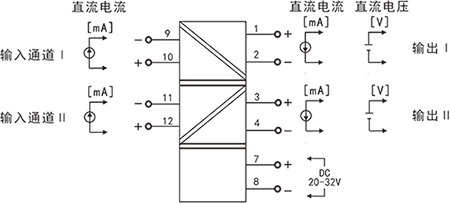

儀表接線圖

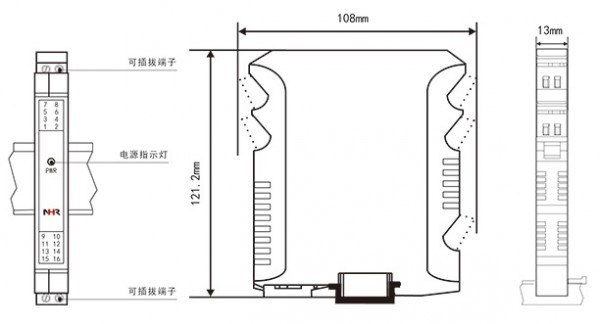

儀表結構圖
|
|
技術參數
|
|
輸入
|
|
輸入信號
|
4-20mA、0-20mA、0-5V、1-5V、0-10V
|
|
輸入阻抗
|
電流阻抗≤50Ω，電壓阻抗≥250KΩ
|
|
大輸入電流
|
≤30mA/≤10.5V
|
|
電流隔離器輸出
|
|
輸出信號
|
4-20mA，0-20mA，0-5V，1-5V，0-10V
|
|
輸出負載
|
4-20mA，0-20mA負載電阻RL≤400Ω
|
|
|
0-5V、1-5V 負載電阻RL≥250KΩ，0-10V 負載電阻RL≥500KΩ
|
|
電壓隔離器輸出
|
|
|
輸出信號
|
4-20mA、0-20mA、0-5V、1-5V、0-10V
|
|
輸出負載
|
4-20mA、0-20mA 負載電阻RL≤400Ω；
|
|
|
0-5V、1-5V 、0-10V 負載電阻RL≥20KΩ
|
|
電源
|
|
電源
|
DC20-32V
|
|
功耗
|
單路輸出功耗：≤0.8W；雙路輸出功耗：≤1.0W
|
|
其它參數
|
|
緣電阻
(輸入/輸出/電源之間)
|
≥100MΩ（500VDC時）
|
|
緣強度
(輸入/輸出/電源之間)
|
2000Vrms (1 min，無火花)
|
|
工作溫度
|
-10～50℃(無凝露、無結冰)
|
|
相對濕度
|
25%～85%RH
|
|
保存溫度
|
-10～60℃(無凝露、無結冰)
|
|
溫度漂移
|
0.0075%FS/℃
|
|
安裝方式
|
35mmDIN導軌安裝
|
|
安裝尺寸
|
13*108*121.2mm(寬*高*深)
|
|
傳輸精度（20℃）
|
0.15%FS
|
|
響應時間
|
≤2ms
|
|
重量
|
約130克
|
|
電磁兼容性
|
符合GB/T18268工業設備應用要求（IEC
61326-1）
|
|
適用現場設備
|
直流電壓/電流源
|
|
|
儀表選型
|
|
|
|
7
|
|
8
|
|
9
|
|
10
|
|
11
|
|
M2系列電壓隔離器/電流隔離器NHR-M21
|
-
|
□
|
/
|
□
|
-
|
□
|
/
|
□
|
-
|
□
|
|
位
|
規格
|
注釋
|
|
|
|
|
|
|
|
↓
□
|
/
|
|
|
|
|
|
|
↓
□
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
□
|
/
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
□
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
D
|
|
7/8
|
<輸入>
|
|
|
通道I/通道II(從列表中選擇代碼)
|
|
代碼
|
類型
|
|
25
|
0-20mA
|
|
27
|
4-20mA
|
|
28
|
0-5V
|
|
29
|
1-5V
|
|
31
|
0-10V
|
|
X
|
通道II無輸入時選擇
|
|
9/10
|
<輸出>
|
|
|
|
通道I/通道II(從列表中選擇代碼)
|
|
代碼
|
類型
|
|
X
|
無輸出
|
|
0
|
4-20mA
|
|
1
|
1-5V
|
|
3
|
0-5V
|
|
4
|
0-20mA
|
|
5
|
0-10V
|
|
12
|
<電源>
|
|
|
|
DC20-32V
|
|
|
備注：
輸入信號類型只能轉換成同比例的輸出信號類型。例：當輸入選擇4-20mA時，輸出類型只能選擇4-20mA或1-5V。
電流輸出與電壓輸出之間是不可切換的，需通過更改硬件完成，訂貨時請注明清楚。
型號舉例：NHR-M21-27/27-0/0-D
電流隔離器二進二出，輸入信號為：4-20mA，輸出信號為：4-20mA，供電電源為DC20-32V。
|
