I. 電驅動系統
1. 永磁同步電機及控制系統原理實訓臺
相關產品：交流異步電機及控制系統原理實訓臺

電驅動系統液冷原理實訓臺





型號：QA-XNY-TBDJ

品牌：奇安牌

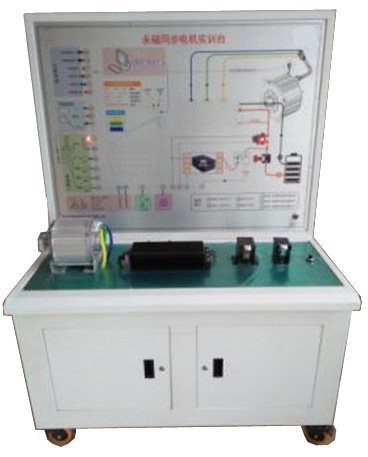

永磁同步電機及控制系統原理實訓臺產品簡介

本實訓臺以原車永磁同步電機、電機控制器、動力電池等實物零部件為基礎，并裝配加速踏板、制動踏板等實物駕駛輸入裝置，通過原車線束連接，構成完整的永磁同步電機實物運轉系統，可對永磁同步電機啟動、勻速、加速、減速、正反裝、停車等多種工作過程進行操作，并且能夠測試永磁同步電機的輸入電壓、電流，輸出轉速、轉矩等參數。一套好的電驅動臺架可以幫助學員深入的理解原理以及故障機理，迅速的掌握同類型產品的技術，提高工作效率。

永磁同步電機及控制系統原理實訓臺功能特點

? 所有核心零部件全部采用量產車型原車全新部件，確保實訓臺與實車的完全一致，此外所有部件在實訓臺上的電氣連接與實車也完全保持一致；

? 經過我公司工程師的精心設計可以讓學員進行便捷的拆卸，直觀的學習系統內部結構，此外實訓臺安裝有我公司設計的安全保護裝置讓學員在拆裝的學習過程得到有效保護。

? 提供實訓臺配套的教學課件，提供詳盡的臺架說明文檔，提供全部的零部件接口的電氣參數及引腳定義，提供完備的線路圖紙。

? 實訓臺配備12V電源接地機械開關，可隨時斷開12V接地，切斷整個系統電源，所有高低壓部件均采用工業級國標產品，性能穩定可靠。

? 臺架保留了電驅動系統的所有功能（啟動、加速、減速、勻速、制動、反轉、停車），以及所有的保護策略（過壓保護、欠壓保護、過流保護、過溫保護、超速保護、堵轉保護等）。

? 實訓臺集成了測試和故障模擬系統，可測試和分析永磁同步電機的多種故障現象和產生的機理，便于學員掌握故障檢測及處理的技術。

? 臺架裝配有7寸顯示器（選配），可以觀察到系統運行過程中的電壓、電流、轉速、轉矩、加速踏板規格等各項參數，便于學員了解整個驅動系統的控制邏輯和工作過程。

? 示教板為 UV平板噴繪彩色面板完整且直觀顯示驅動系統工作原理圖，并且將關鍵參數的檢測端子引出到示教板，借助萬用表和示波器可實時檢測各種狀態下參數變化。

? 實訓臺水平放置，安裝主要零部件，底部安裝4個帶自鎖裝置萬向輪，可移動靈活，也可固定位置。

? 實訓臺整體采用1.5mm厚冷軋板，加工工藝，外形美觀，底架部分采用鋼結構焊接，表面噴涂，底座上裝配有30cm的桌面，方便放置資料、輕型檢測儀器等。

? 實訓臺配套詳細的使用說明書和相應的實驗項目指導書。
