產品簡介

一般zui小動作電流為100A（8／20μs）的沖擊電流。因R1上有一定的壓降，將使避雷器的殘壓有所增加，故它主要用于40kV以上的高壓避雷器。

公司簡介

展開

產品說明

一、原理

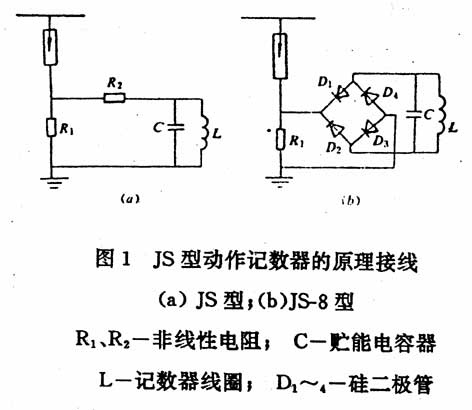

圖1所示為JS型動作記數器的原理接線圖。圖1（a）為JS型動作記數器的基本結構，即所謂的雙閥片式結構。當避雷器動作時，放電電流流過閥片R1，在R1上的壓降經閥片R2給電容器C 充電，然后C再對電磁式記數器的電感線圈L放電，使其轉動1格，記1次數。改變R1及R2的阻值，可使記數器具有不同的靈敏度。一般zui小動作電流為100A（8／20μs）的沖擊電流。因R1上有一定的壓降，將使避雷器的殘壓有所增加，故它主要用于40kV以上的高壓避雷器。
圖1（b）表示 JS－8型動作記數器的結構，系整流式結構。避雷器動作時，高溫閥片R1上的壓降經全波整流給電容器C充電，然后C再對電磁式記數器的L放電，使其記數。該記數器的閥片R1的阻值較小（在10kA時的壓降為1.1kV），通流容量較大（1200A方波），zui小動作電流也為100A（8／20s）的沖擊電流。JS－8型記數器可用于6.0～330kV系統的避雷器，JS－8A型記數器可用于500kV系統的避雷器。

二、動作的檢查方法及計數器檢測儀原理

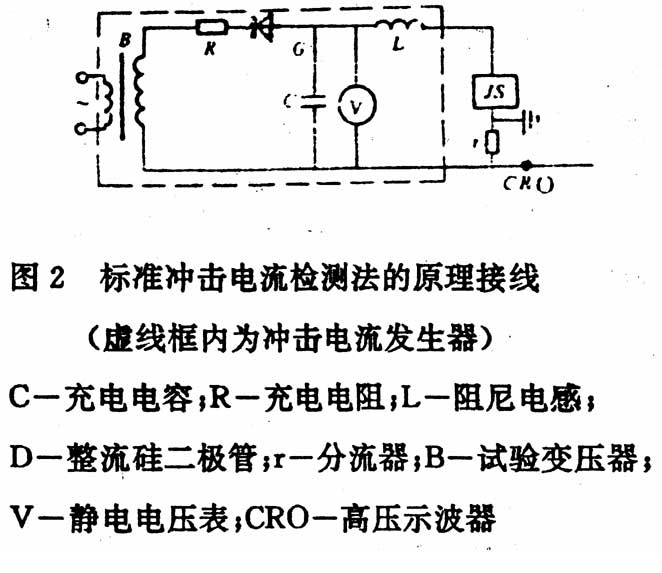

由于密封不良，動作記數器在運行中可能進入潮氣或水分，使內部元件銹蝕，導致記數器不能正常動作，所以《規程》規定，每年應檢查1次。現場檢查記數器動作的方法有直流法、交流法和標準沖擊電流法。研究表明，以標準沖擊電流法為可靠，其原理接線如圖2所示。

將沖擊電流發生器發生的8／20μs、100A的沖擊電流波作用于動作記數器，若記數器動作正常，則說明儀器良好，否則應解體檢修。例如某電業局曾用此法對27只記數器進行檢測，其中有3只不動作，解體發現內部元件受潮、損壞。
《規程》規定，連續測試3～5次，每次應正常動作，每次時間間隔不少于30s。測試后記錄器應調到0。
三、操作方法

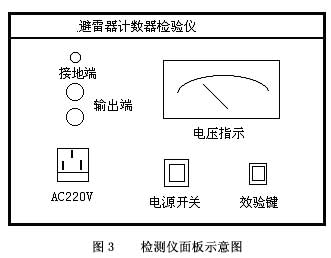

1. 將儀器輸出端與避雷器計數器兩端相連（連結線要盡量短），紅色端接上端，黑色端接地端。
2. 將電源線接好后，檢查儀器及接線是否正確，確認無誤后即可開始試驗。
3. 合上電源開關（電源燈亮），待電壓穩定（600V左右）后，即可開始校驗。
4. 按下核驗鍵，輸出電壓立即下降，此時可觀察計數器的動作情況。
5. 如需多次試驗，可待輸出電壓達到穩定值時，再按校驗鍵，并觀察計數器的動作情況。
6. 檢驗完畢后，立即關掉電源，待輸出電壓完全回零時，才能拆除接線。
7. 如按檢驗鍵、，輸出電壓沒有下降，應關掉電源，待電壓指示回零后，檢查是否回路有斷點，或者是放電計數器不適合技術指標中規定的型號。
四、注意事項
1. 拆除接線時，若輸出電壓沒有回零，操作人員不能碰測試線非緣部分，以免造成人身事故。
2. 被試品不允許帶電。
五、裝箱清單
1. 主機: 1 臺
2. 電源線: 1 根
3. 測試線： 2 根；
4. 說明書： 1 份;
5. 合格證: 1 份;
