天津優(yōu)工試驗(yàn)設(shè)備有限公司始建于一九九八年，是專業(yè)化生產(chǎn)建筑防水材料系列、土工合成材料系列，建筑節(jié)能材料系列、高速、公路、鐵路、以及水利測(cè)試儀器等方面的生產(chǎn)企業(yè)。集科研、開(kāi)發(fā)、制造、經(jīng)營(yíng)于一體的工程試驗(yàn)儀器專業(yè)制造實(shí)體。公司主要經(jīng)營(yíng)（砼混凝土儀器,水泥試驗(yàn)儀器,砂漿試驗(yàn)儀器,泥漿試驗(yàn)儀器,土工試驗(yàn)儀器,瀝青試驗(yàn)儀器,公路集料儀器，路面試驗(yàn)儀器,壓力試驗(yàn)機(jī)養(yǎng)護(hù)室儀器及實(shí)驗(yàn)室耗材等）上百種產(chǎn)品。

在以雄厚的技術(shù)底蘊(yùn)在強(qiáng)化自主開(kāi)發(fā)的同時(shí)，積極采用國(guó)內(nèi)外先進(jìn)技術(shù)標(biāo)準(zhǔn)，尋求推進(jìn)與大專院校，科研單位的協(xié)作互補(bǔ)，以實(shí)現(xiàn)新產(chǎn)品開(kāi)發(fā)的高起點(diǎn)，在交通部、建設(shè)部及科研所專家們的指導(dǎo)下，產(chǎn)品不斷完善，不斷更新。 已廣泛用于建材生產(chǎn)，建筑施工，道橋建設(shè)，水電工程和機(jī)械，交通、石油、化工等領(lǐng)域的質(zhì)量檢測(cè)。是目前國(guó)內(nèi)生產(chǎn)公路試驗(yàn)儀器、建筑試驗(yàn)儀器的重點(diǎn)骨干企業(yè)。在國(guó)內(nèi)具有較高的知名度，本廠設(shè)備一流，檢測(cè)手段完善，技術(shù)力量雄厚。產(chǎn)品嚴(yán)格按照，國(guó)家標(biāo)準(zhǔn)設(shè)計(jì)生產(chǎn)，多次在國(guó)家重點(diǎn)工程中標(biāo)。

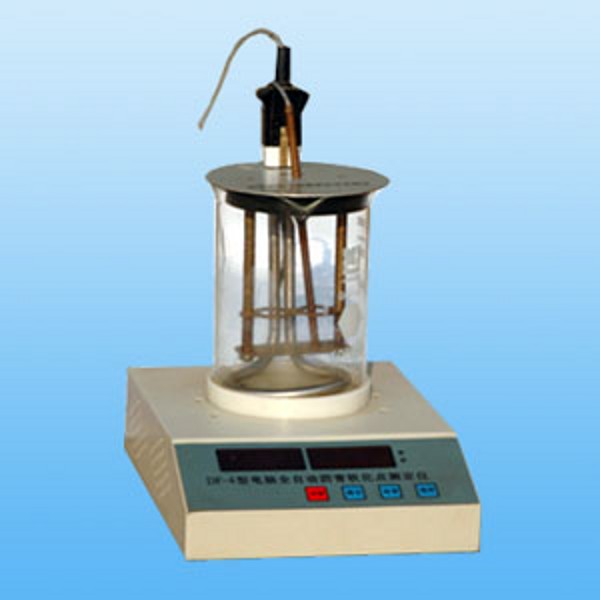

依據(jù)GB/T4507、ASTMD36T0606—2000瀝青軟化點(diǎn)測(cè)定法（環(huán)球法）的規(guī)定制造，用于測(cè)定瀝青在規(guī)定的條件下軟化且下墜達(dá)25.4mm時(shí)的溫度.本儀器符合交通部JTJ052—2000標(biāo)準(zhǔn).

一、全自動(dòng)瀝青軟化點(diǎn)測(cè)定儀主要技術(shù)指標(biāo):
1、測(cè)溫精度：0.1℃
2、時(shí)間精度:1s
3、測(cè)溫范圍:5℃—90℃   F型80℃—150℃
4、計(jì)時(shí)范圍:0—99min?? 99s
5、長(zhǎng)溫速率:5.0℃/min ±5℃
6、下沉距離:25.4mm
7、鋼球直徑:9.53mm
8、鋼球重量:3.5¡0.05g
9、電腦控制升溫速率,數(shù)據(jù)檢測(cè),磁力攪拌

二、全自動(dòng)瀝青軟化點(diǎn)測(cè)定儀使用說(shuō)明：
     1、插上電源，接通開(kāi)關(guān)，溫度指示顯示當(dāng)時(shí)環(huán)境溫度，時(shí)間顯示秒個(gè)位亮，開(kāi)始加熱時(shí)，按一下啟動(dòng)按鈕，時(shí)間顯示部分開(kāi)始計(jì)時(shí)。
     2。此時(shí)應(yīng)調(diào)整調(diào)速旋紐能使攪拌轉(zhuǎn)子自由轉(zhuǎn)動(dòng)即可，并調(diào)整加熱旋鈕，細(xì)心觀察對(duì)應(yīng)的每分鐘升高的溫度(5℃±5℃)情況，可調(diào)節(jié)旋鈕控制。
全自動(dòng)數(shù)顯瀝青軟化點(diǎn)測(cè)定儀儀器原理特點(diǎn)：
    按環(huán)球法測(cè)定粘稠石油瀝青軟化點(diǎn)。瀝青試樣在規(guī)定尺寸的銅環(huán)內(nèi)上放置規(guī)定尺寸重量的鋼球，試樣在規(guī)定的加熱條件(每分鐘升高5℃)下軟化點(diǎn)下達(dá)到規(guī)定距離(25．4毫米)時(shí)的溫度為該試件的軟化點(diǎn)。
全自動(dòng)數(shù)顯瀝青軟化點(diǎn)測(cè)定儀用途及適用范圍：
         測(cè)定瀝青材料軟化時(shí)的溫度，以鑒定粘性和耐熱性。適用于測(cè)定粘稠石油瀝青，粘稠頁(yè)巖瀝青，硬煤瀝青及軟煤瀝青等瀝青材料軟化點(diǎn)。

三、操作方法：
   1、將青銅環(huán)置于涂有隔離劑的金屬板上。
   2、將瀝青試樣加熱熔化(加熱溫度不得高于試樣預(yù)估軟化點(diǎn)100℃)攪拌、脫水，過(guò)濾后呈細(xì)流注入黃銅環(huán)內(nèi)至稍高出環(huán)面為止(如估軟化點(diǎn)在120℃)以上時(shí)，應(yīng)先將銅環(huán)和金屬板預(yù)熱至80—100℃)。
   3、將試樣在空氣中(15—30℃)冷卻30分鐘后，用刀刮去高出環(huán)面的多余試樣，使與環(huán)面齊平。
   4、將盛有試料的銅杯，放置在環(huán)架中層板的相應(yīng)圓孔上，并套上網(wǎng)球定位環(huán)，然后將感溫探頭從上層板的中心孔插入，使其感溫探頭底端與銅環(huán)下面齊平，根據(jù)試驗(yàn)軟化點(diǎn)之不同，需將上述安置的環(huán)架置于一定溫度的水或甘油中15分鐘。
   5、燒杯內(nèi)注入5±0．5％的蒸餾水或32±1℃甘油，然后放入環(huán)架，須使各環(huán)和試料上下表面勿附空氣泡，經(jīng)15分鐘后，再取出環(huán)架，將鋼球安置在鋼球上，復(fù)將環(huán)架置于燒杯內(nèi)，并調(diào)整液面至標(biāo)記線，保持前之水或油溫，環(huán)架任何部分不得附有氣泡。
   6、將燒杯置于工作臺(tái)上，并放置得使各銅環(huán)的平面處于同一水平位置，然后使燒杯內(nèi)水溫或甘油在三分鐘后維持每分鐘上升5℃土0．5℃自始至終保持溫度變率不得大于此數(shù)值。
   7、當(dāng)鋼球下沉至下層板面接觸時(shí)的溫度，即為該瀝青試料之軟化點(diǎn)
