行程開關，（又稱限位開關）的一種，是一種常用的小電流主令電器。利用生產機械運動部件的碰撞使其觸頭動作來實現接通或分?jǐn)嗫刂齐娐?，達到一定的控制目的。通常，這類開關被用來限制機械運動的位置或行程，使運動機

湖北杭榮電氣有限公司是一家主要從事生產接近開關、光電開關、Hall IC霍爾開關、霍爾元件、兩級跑偏開關、雙向拉繩開關、速度監測器、皮帶打滑開關、阻旋式料位開關、皮帶縱向撕裂開關、溜槽堵塞開關、聲光報警器、礦用磁性井筒開關、無觸點磁性開關、防爆磁性接近開關、傾斜開關、限位開關、行程開關、電梯開關、電梯稱重傳感器，防爆電磁閥線圈、齒輪傳感器、速度傳感器、接近傳感器、光電傳感器、皮帶輸送裝置控制柜，等工控電器

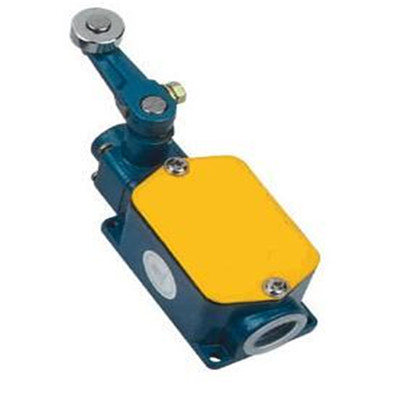

LX19K行程開關
LX19-001行程開關
LX19-212行程開關

行程開關廣泛用于各類機床和起重機械，用以控制其行程、進行終端限位保護。在電梯的控制電路中，還利用行程開關來控制開關轎門的速度、自動開關門的限位，轎廂的上、下限位保護。

行程開關可以安裝在相對靜止的物體（如固定架、門框等，簡稱靜物）上或者運動的物體（如行車、門等，簡稱動物）上。當動物接近靜物時，開關的連桿驅動開關的接點引起閉合的接點分?jǐn)嗷蛘邤嚅_(kāi)的接點閉合。由開關接點開、合狀態的改變?nèi)タ刂齐娐泛蜋C(jī)構的動作。

行程開關按其結構可分為直動式、滾輪式、微動式和組合式。

直動式行程開關

動作原理同按鈕類似，所不同的是：一個是手動，另一個則由運動部件的撞塊碰撞。當外界運動部件上的撞塊碰壓按鈕使其觸頭動作，當運動部件離開后，在彈簧作用下，其觸頭自動復位。

其結構原理如圖F1所示，其動作原理與按鈕開關相同，但其觸點的分合速度取決于生產機械的運行速度，不宜用于速度低于0.4m/min的場所。

直動式行程開關組成

1：推桿 2&4：彈簧 3：動斷觸點 5：動合觸點

滾輪式行程開關

當運動機械的擋鐵(撞塊)壓到行程開關的滾輪上時，傳動杠連同轉軸一同轉動，使凸輪推動撞塊，當撞塊碰壓到一定位置時，推動微動開關快速動作。當滾輪上的擋鐵移開后，復位彈簧就使行程開關復位。這種是單輪自動恢復式行程開關。而雙輪旋轉式行程開關不能自動復原，它是依靠運動機械反向移動時，擋鐵碰撞另一滾輪將其復原。

其結構原理如圖F2所示，當被控機械上的撞塊撞擊帶有滾輪的撞桿時，撞桿轉向右邊，帶動凸輪轉動，頂下推桿，使微動開關中的觸點迅速動作。當運動機械返回時，在復位彈簧的作用下，各部分動作部件復位。

滾輪式行程開關組成

1：滾輪 2：上轉臂 3&5&11：彈簧 4：套架

6：滑輪 7：壓板 8&9：觸點 10：橫板

滾輪式行程開關又分為單滾輪自動復位和雙滾輪(羊角式)非自動復位式，雙滾輪行移開關具有兩個穩態位置，有“記憶”作用，在某些情況下可以簡化線路。

基本技術數據

型號	工作范圍 （電壓范圍）	結構形式	觸頭對數		工作行程	超行程	觸頭轉換 時間（秒）	動作力 （N）
			常分	常合
LX19K	380伏5安 （220伏）	元件	1	1	1.5-3.5毫米	≥0.5 毫米	≤0.04	≤10
LX19-001	380伏5安 （220伏）	無滾輪，僅用傳動桿能自動恢復	1	1	1.5-4毫米	≥3 毫米	≤0.04	≤15
LX19-111	380伏5安 （220伏）	單輪，滾輪裝在傳動桿內側，能自動恢復	1	1	≤30°	≥15°	≤0.04	≤20
LX19-121	380伏5安 （220伏）	單輪，滾輪裝在傳動桿外側，能自動恢復	1	1	≤30°	≥15°	≤0.04	≤20
LX19-131	380伏5安 （220伏）	單輪，滾輪裝在傳動凹槽內，能自動恢復	1	1	≤30°	≥15°	≤0.04	≤20
LX19-212	380伏5安 （220伏）	雙輪，滾輪裝在U形傳動桿外側，不能自動恢復	1	1	≤60°	≥15°	≤0.04	≤20
LX19-222	380伏5安 （220伏）	雙輪，滾輪裝在U形傳動桿負側，不能自動恢復	1	1	≤60°	≥15°	≤0.04	≤20
LX19-232	380伏5安 （220伏）	雙輪，滾輪裝在U形傳動桿內外，各一不能自動恢復	1	1	≤60°	≥15°	≤0.04	≤20
