WZP-015S鉑熱電阻元件（上海自動化儀表三廠）有結構小，使用范圍廣，可靠性好，熱響應時間短等優點，可形成多品種、多規格的系列產品，為石油、化工、電站、冶金、輕工、食品、紡織、醫療衛生、國防工業、科技、農業

上海士業自動化設備有限公司創建于2008年，本企業是國家二級企業、上海市高新技術企業，并是國內歷史悠久、規模較大的溫度儀表專業生產廠之一?，F(xiàn)生產接觸式儀表(熱電偶、熱電阻、雙金屬溫度計及溫度補償導線）;非接觸式儀表（光學高溫計、輻射高溫計、紅外測溫儀、光導纖維溫度儀）;智能數顯記錄調節儀表;計量標準校驗裝置等四大系列,以及與其配套使用的儀表產品。廣泛用于火電、核電、石油、化工、輕工、紡織、冶金、機械制造、醫藥、食品以及國防科研行業和自動化控制系統，產品符合IEC標準，并通過了大亞灣核電站合格供應商的資格上海士業自動化儀表有限公司將以人為本。憑借一流的技術、一流的產品、一流的售前售后服務。在各個領域進行實質性的雙贏合作，推動儀器儀表產業的共同發展。

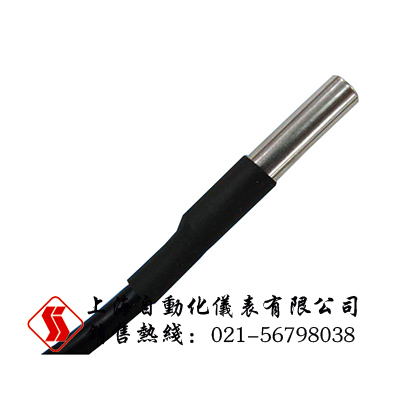

WZP-015S鉑熱電阻元件（上海自動化儀表三廠）

（一）WZP-015S鉑熱電阻元件產品簡介

鉑熱電阻是一種、靈敏、性能穩定的溫度傳感器。鉑熱電阻元件是用微型陶瓷管為保護管做成的內繞結構，感溫元件可以做得相當?。▃ui小外徑可做到￠1.6mm），因此，可制成各種微型溫度傳感器探頭。

鉑熱電阻元件配上金屬保護管和安裝固定裝置（如各種螺紋接頭、法蘭盤等），就構成裝配式鉑熱電阻。

WZPM鉑熱電阻是一種表面測溫元件，可制成各種表面測溫的溫度計產品。

WZP系列鉑熱電阻按我國標準JB/T8622-1997（等效電工委員會IEC751—1983標準）進行生產。由于該系列產品具有結構小，使用范圍廣，可靠性好，熱響應時間短等優點，可形成多品種、多規格的系列產品，為石油、化工、電站、冶金、輕工、食品、紡織、醫療衛生、國防工業、科技、農業以及機械行業提供新一代優質產品。

鉑熱電阻元件的工作原理是在溫度作用下，鉑電阻絲的電阻值隨之變化而變化的原理?？捎糜跍y量-200～800℃范圍內的溫度。其優點是：電氣性能穩定，溫度和電阻關系近于線性，精度高。

鉑電阻元件可與顯示儀、記錄儀、調節器、掃描儀、數據記錄儀以及電腦配套進行的溫度測量和控制。

（二）主要技術指標

類別	代號	分度號	測溫范圍℃	精度等級	允許偏差Δt
鉑電阻	WZP	Pt100	-200-800	A級	-200-650℃
					±(0.15+0.002ㄧtㄧ)
				B級	-200-800℃
					±(0.30+0.005ㄧtㄧ)

注：ㄧtㄧ為感溫元件實測溫度值

A級允差不適用于t＞650℃的溫度范圍

A級允差不適用于采用二線制的鉑熱電阻

◆熱響應時間：在溫度出現階躍變化時，熱電阻的輸出變化至相當于該階躍變化的50%所需的時間，稱為熱響應時間，用T0.5表示。

◆自熱影響：鉑電阻允許通過的zui大測量電流為5mA，由此產生的溫升不大于0.3℃

分度號Pt100：A級 R0=100±0.06Ω

            B級 R0=100±0.12Ω

（三）WZP-015S鉑熱電阻元件型號規格

◆鉑電阻元件

型號	分度號	測溫范圍	精度等級	套管材料	熱響應時間T0.5 S
WZP-011S	Pt100	-200～650	A級	陶瓷	＜0.15
			B級
WZP-012S		-200～800	A級	陶瓷	＜0.2
			B級
WZP-013S		-50～150	B級	1Cr18Ni9Ti不銹鋼	＜2
WZP-014S		-200～800	A級	陶瓷	≤0.5
			B級
WZP-015S		-50～150	B級	1Cr18Ni9Ti不銹鋼	≤5
WZP-203S		-50～150	B級	1Cr18Ni9Ti不銹鋼	≤5
WZP-205S		-50～150	B級	1Cr18Ni9Ti不銹鋼	≤5

◆端面鉑電阻元件

型號	分度號	測溫范圍 ℃	精度等級	套管材料	熱響應時間 T0.5 S
WZPM-018	Pt100	-200～500	B級	陶瓷	≤0.5
WZPM-0110		-50～150	B級	1Cr18Ni9Ti不銹鋼	≤5
WZPM-2012		-50～150	B級	1Cr18Ni9Ti不銹鋼	≤10

◆帶瓷接線板鉑電阻元件

型號	分度號	測溫范圍 ℃	精度等級	熱響應時間 T0.5 S	長度	結構特征
WZP-106S	Pt100	-200～500	A級或B級	≤15	225 250 300 350 400 450 550 650 900 1150	測溫部分：為鎧裝形管，冷端：陶瓷接線板并加避震裝置
WZP2-106S

注：可作裝配式鉑電阻更換元件
