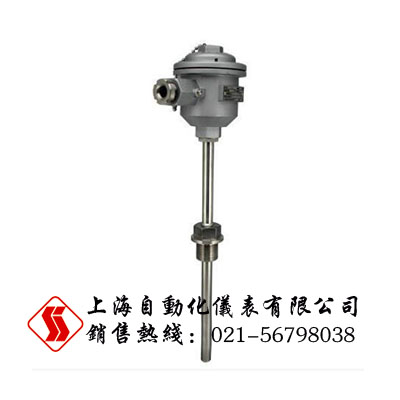

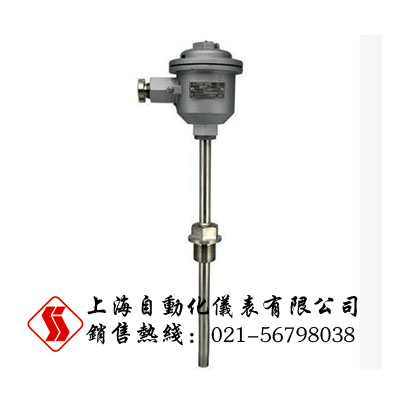

WZP-24SA 隔爆鉑電阻

上海士業自動化設備有限公司

會員指數：

企業認證：

價格：電議

所在地：上海

型號：WZP-24SA

更新時間：2019-02-18

瀏覽次數：1685

公司地址：上海市恒豐北路100號

13918189105 馬經理(先生) 銷售經理

點擊查看聯系電話在線詢價

產品簡介

WZP-24SA隔爆鉑電阻（上海自動化儀表三廠）適用在dⅡBT4～dⅡCT6溫度組別區間內具有爆炸性氣體危險的場所內。

公司簡介

上海士業自動化設備有限公司創建于2008年，本企業是國家二級企業、上海市高新技術企業，并是國內歷史悠久、規模較大的溫度儀表專業生產廠之一。現生產接觸式儀表(熱電偶、熱電阻、雙金屬溫度計及溫度補償導線）;非接觸式儀表（光學高溫計、輻射高溫計、紅外測溫儀、光導纖維溫度儀）;智能數顯記錄調節儀表;計量標準校驗裝置等四大系列,以及與其配套使用的儀表產品。廣泛用于火電、核電、石油、化工、輕工、紡織、冶金、機械制造、醫藥、食品以及國防科研行業和自動化控制系統，產品符合IEC標準，并通過了大亞灣核電站合格供應商的資格上海士業自動化儀表有限公司將以人為本。憑借一流的技術、一流的產品、一流的售前售后服務。在各個領域進行實質性的雙贏合作，推動儀器儀表產業的共同發展。

展開

產品說明

WZP-24SA隔爆鉑電阻（上海自動化儀表三廠）

（一）WZP-24SA隔爆鉑電阻產品簡介

工業用隔爆鉑電阻是一種溫度傳感器。在工業自控系統中應用廣，通過溫度傳感器，可將控制對象的溫度參數變成電信號，傳遞給顯示、記錄和調節儀表，對系統實行檢測、調節和控制。

在化工廠、生產現場常伴有各種易燃、易爆等化學氣體、蒸氣，如果使用普通的鉑電阻非常不安全，易引起環境氣體爆炸。因此，在這些場合必須使用隔爆熱電阻作溫度傳感器，本廠生產的隔爆鉑電阻產品適用在dⅡBT4～dⅡCT6溫度組別區間內具有爆炸性氣體危險的場所內。

隔爆熱電阻采用引進元件作感溫元件，其技術性能符合JB/T8622-1997工業鉑電技術條件和分度表。同時產品符合爆炸性環境用防爆電氣設備通用要求GB3836.1-2000、GB3825.2-2000標準，由儀器儀表防爆安全監督檢驗站對產品的圖樣、技術文件、樣機進行專門審定和批準，并發給防爆合格證。

（二）WZP-24SA隔爆鉑電阻主要技術指標

◆量程規格

型號	分度號	測溫范圍℃	精度等級	允許偏差Δt
WZP	Pt100	-200-500	A級	±(0.15+0.002ㄧtㄧ)
WZP₂
WZPK			B級	±(0.30+0.005ㄧtㄧ)
WZPK₂

注：“t”為感溫元件實測溫度值，雙支鉑電阻只供應B級。

*A級為特殊訂貨

◆公稱壓力：一般是指在常溫下，保護管所能承受的靜態外壓而不破裂，試驗壓力一般采用公稱壓力的1.5倍。實際上，允許公稱壓力不僅與保護管材料、直徑、壁厚有關，而且還與其結構形式、安裝方法、置入深度以及被測介質的流速、種類有關。

◆熱電阻緣電阻：常溫緣電阻的試驗電壓可取直流10~100V任意值，環境溫度應在15~35℃范圍內，相對濕度應不大于80%。常溫緣電阻值應不小于100MΩ。

◆熱電阻允許通過電流：通過鉑電阻的測量電流zui大不超過5mA。

（三）WZP-24SA隔爆鉑電阻隔爆類型和級阻

防爆級組：dⅡBT4或dⅡCT4；dⅡBT6或dⅡCT6

外殼防護等級：IP65

（四）WZP-24SA隔爆鉑電阻原理和結構

隔爆熱電阻和裝配式熱電阻的結構，原理基本相同，所區別的是，隔爆型產品的接線盒（外殼）在設計上采用防爆特殊的結構，接線盒用高強度鋁合金壓鑄而成，并具有足夠的內部空間、壁厚和機械強度，橡膠密封圈的熱穩定性均符合防爆標準，所以，當接線盒內部的爆炸性混合氣體發生爆炸時，其內壓不會破壞接線盒，而由此產生的熱能不能向外擴散一傳爆。

由于產品采用是上述防爆特殊結構，使產品完全符合使用在dIIBT4至dIICT6防爆溫度組別區間范圍內，只要用戶嚴格遵守產品使用規則，產品就能達到可靠的防爆效果。

（五）WZP-24SA隔爆熱電阻的防爆標志表示方法

□Ⅱ□□

□：隔爆型d

Ⅱ：類別（工廠用電氣設備）

□：防爆等級B-C

□：溫度組別T1-T6

◆電氣設備的類別、級別和溫度組別說明

電氣設備分為二類：Ⅰ類-煤礦井下用電氣設備 Ⅱ類-工廠用電氣設備

◆防爆等級：隔爆熱電阻的防爆等級按其適用于爆炸性氣體混合物，zui大安全間隙分為A、B、C三級。

◆溫度組別：隔爆熱電阻的溫度組別按其外露部分，zui高表面溫度分為T1～T6六組。

溫度組別	允許zui高表面溫度℃
T1 T2 T3 T4 T5 T6	450 300 200 135 100 85

（六）WZP-24SA隔爆熱電阻的種類和規格

類別	型號	分度號	測溫范圍℃	保護管材料	熱響應時間T_0.5S	公稱壓力MPa	結構特征	規格		防爆等級
								總長Lmm	插深lmm
鉑熱電阻	WZP-24SA	Pt100	-200-500	1Cr18Ni9Ti不銹鋼或0Cr18Ni12Mo2Ti	≤90	10	防爆接線盒：固定螺紋安裝M27*2		150 200 250 300 400 500 750 1000	dⅡBT4或dⅡCT4；dⅡBT6或dⅡCT6
	WZP2-24SA
	WZP-44SA					6.4	防爆接線盒：固定法蘭安裝
	WZP2-44SA
	WZP-64S WZP2-64S			1Cr18Ni9Ti		30	錐形保護管M33*2		100 200 300

（七）WZP-24SA隔爆鎧裝熱電阻的種類和規格

類別	型號	分度號	測溫范圍℃	保護管直徑Dmm	熱響應時間T_0.5S	公稱壓力MPa	結構特征	規格		防爆等級
								總長Lmm	插深lmm
鉑熱電阻	WZPK-24	Pt100	-200-500	￠6或￠5	≤12 ≤8	10	防爆接線盒：固定螺紋安裝M27*2		150 200 250 300 400 500 750 1000	dⅡBT4或dⅡCT4；dⅡBT6或dⅡCT6
	WZPK2-24
	WZPK-44					6.4	防爆接線盒：固定法蘭安裝
	WZPK2-44

注：法蘭是儀表行業標準JB/T5219-1991屬平法蘭
