產品簡介
ZW27A-12戶外柱上無油化高壓真空斷路器綜合了目前柱上真空斷路器的優點，吸收了卡卡西東芝公司VSP5柱上的自動分段器的成熟經驗，性能上于同類產品。
公司簡介
上海祝捷電氣科技有限公司是一家專業從事電力設備制造生產的企業。企業創辦以來，以拼搏奮發的精神，積極引進人才和科技，致力于沖壓件的設計與開發，并將電力設備質量列為企業生存和發展為目標。經過多年生產的技術累積和沉淀，打造出了一支團隊，凝聚了多位模具工程師，他們正用豐富的技術和對產品質量的負責精神，對細節到每一件產品和服務之中。幾年來，不斷提電力設備生產工藝。
展開
產品說明

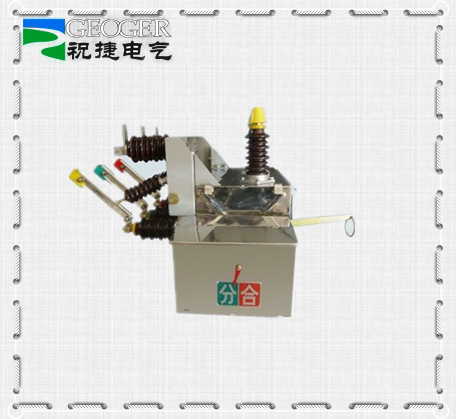

ZW27A-12戶外柱上無油化高壓真空斷路器綜合了目前柱上真空斷路器的優點，吸收了卡卡西東芝公司VSP5柱上的自動分段器的成熟經驗，性能上于同類產品。它較好 地滿足了用電部門的需要，是我國在該領域產品中牌地位的真空斷路器。
該斷路器適用于12kV及以下交流50Hz的三相電力系統，作為分、合負荷電流、過載電流及開斷短路電流之用。
型號及其含義
| 產品特點 |
用真空滅弧室滅弧；
采用空氣-硅橡膠、工程塑料復合緣；
可在開關內部安裝電壓互感器，用于提供操作電源和電壓采樣；
方案靈活，可預留自動配電的接口，便于配電自動化的發展；
主要用于10kV架空線路，作為分、合 負荷電流、過載電流和開斷短路電流；
與控制器組合，可作自動重合器或自動分段器使用。 |
| 主要技術參數 |
序號
|
名稱 |
單位 |
數值 |
1
|
額定電壓 |
kV |
12 |
| 2 |
額定緣水平(海拔2000m) |
1min工頻耐壓(間、對地/斷口) |
干式 |
42 |
| 雷電沖擊耐壓(間、對地) |
濕式 |
34 |
| 雷電沖擊耐壓(斷口) |
75 |
3
|
額定頻率 |
Hz |
85 |
4
|
額定電流 |
A |
50 |
5
|
額定短路開斷電流 |
kA |
630、1000、1250 |
6
|
額定操作順序 |
/ |
12.5、16、20、25 |
7
|
額定短路電流開斷次數 |
次 |
O-0.3s-CO-180s-CO |
8
|
額定短路關合電流(峰值) |
kA |
30 |
9
|
額定峰值耐受電流 |
31.5、40、50、63 |
10
|
額定短時耐受電流 |
12.5、16、20、25 |
11
|
全開斷時間 |
s |
＜0.125 |
12
|
額定短路持續時間 |
4 |
13
|
機械壽命 |
次 |
10000 |
14
|
觸頭操作電壓及輔助回路額定電壓 |
V |
交流或直流220 |
15
|
過電流脫扣器額定電流 |
A |
5 |
|
| 主要機械參數 |
序號
|
名稱 |
單位 |
數值 |
1
|
觸頭開距 |
mm |
9±1 |
2
|
觸頭超行程 |
2 |
3
|
平均分閘速度 |
m/s |
1.0±0.3 |
4
|
平均合閘速度 |
m/s |
1.0±0.25 |
5
|
觸頭合閘彈跳時間 |
ms |
≤2 |
6
|
三相分閘同期性 |
≤2 |
7
|
合閘時間 |
s |
≤0.1 |
| 8 |
分閘時間(zui高額定操作電壓) |
≤0.06 |
| 分勵脫扣(zui低操作電壓) |
≤0.1 |
9
|
末相回路直流電阻 |
μΩ |
≤200 |
10
|
相間中心距離(從滅弧室端測量) |
mm |
260±2.0 |
11
|
動靜觸頭允許磨損累計厚度 |
3 |
12
|
合閘狀態額定觸頭彈簧壓力 |
N |
1800±200、2000±200 |
|
售后服務承諾書
我公司本著優質、、發展的精神，以優質的產品、貼心的服務為理念，并公開、負責地向您鄭重承諾如下：
1. 我廠出售的所有產品zui低保修期為一年，部分產品保修三年。保修期內上門維修(人為因素或 不可抗拒的自然現象所引起的故障或破壞除外)。
2. 在接到報修通知后，七個工作日內趕到現場并解決問題。
3. 用戶可以通過售后咨詢有關技術問題，并得到明確的解決方案。
4. 用戶在正常使用中出現性能故障時，本公司承諾以上保修服務。除此以外，適用法
律法規另有明確規定的，本公司將遵照相關法律法規執行。
5. 在保修期內，以下情況將實行有償維修服務;
(1) 由于人為或不可抗拒的自然現象而發生的損壞。
(2) 由于操作不當而造成的故障或損壞。
(3) 由于對產品的改造、分解、組裝而發生的故障或損壞。
由于我公司產品型號規格繁多，價格各不相同，請先咨詢?cè)儆嗁?gòu)，謝謝您的配合！量大
更優！我公司以訂購合 同，請確認并簽，款到發貨.一般付款兩天內發出。圖片僅
供參考，請以實物為準。感謝您對我公司的支持!
