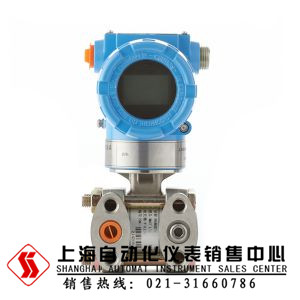

智能壓力變送器作為一種智能型的現場壓力參數的檢測儀表，用來測量各種介質在液體，氣體和蒸汽狀態下的壓力的參數，并將被測的壓力參數轉換成4-20mA標準電信號輸出，同時采用HART協議，具有與手操器或上位機進行通訊的功能，變送器具有輸出參數組態功能，能適應不同用戶的需要。它可以地測量壓力。

內部具有測量溫度參數傳感器，提高了變送器環境溫度影響補償性能，由于該傳感器與被測介質直接接觸，所以同時可獲得與傳感器所接觸的介質的溫度信息。
變送器除了能夠測量、顯示及用數字信號傳輸變送器所測的壓力參數外，還能夠顯示及用數字信號傳輸傳感器本體與被接觸介質的溫度參數，變送器配置的現場數字顯示表可以直接顯示測量壓力值、輸出模擬電流值、被測壓力對應設定量程的百分比值、傳感器本體與其被接觸介質的溫度值。本項技術己申請。

    變送器提高了故障恢復能力，大大減少了變送器維護工作量。
    采用了SMD技術縮小了電子線路版的體積，在變送器殼體上設計了非接觸式就地零點和量程調整和LCD液晶顯示參數組態按扭，便于現場調整零點和量程及設置所需的現場顯示參數，變送器內有的電磁干擾抑制電路，軟件上采用了多重關鍵參數冗余保護措施，軟件抗干擾措施，提高了產品的可靠性。
    變送器有LCD液晶顯示表。LCD液晶顯示表采用多參數循環顯示方式工作。
    該變送器具有HART協議遠程通訊功能，在實現壓力測量的同時，增加了傳感器本體與被接觸介質的溫度檢測功能，為用戶提供了更多的現場工況信息，有利于用戶提高過程控制的效果。
    變送器具有防塵結構、安裝，使用和調校都方便簡單。接線端子和電子線路板放置在變送器上部的密封電氣腔室內，且彼此相互隔離開。所以現場接線時，放大器仍在密封狀態下工作。變送器具有反性保護措施，防止由于電源接反而損壞變送器。工作時的容積變化量小于0.16毫升，可防止被測介質液柱過大變化，因而可不需為補償容積變化量而增置冷凝器或液位筒。變送器與被測介質接觸部分的零部件，選用316L不銹鋼材料。采用表面貼裝的電子元件和插拔式設計制造的印制電路板，使故障少，維護方便，通用性強，減少了備品備件，降低了維修成本。
    本產品外形精巧，重量輕，測壓接口兼容3151普通型智能壓力變送器，可全系列替代市場上廣泛使用的1151、3051系列模擬式或智能式壓力變送器使用。

●主要參數

●產品基本性能及主要功能結構與原理

1. 測量參數類型：表壓

2. 測量范圍：

3. 與傳感器接觸的介質溫度范圍：
   -40～85℃
4. 顯示參數
   測量壓力值
   輸出模擬電流值
   被測壓力對應設定量程的百分比值
   傳感器本體與其接觸介質的溫度值
5. 輸出信號：
   4～20 mA DC 壓力參數模擬信號與壓力、溫度數字信號，使用HART協議

6. 主要組態功能：
   零點遷移、量程、工程量單位、阻尼時間、超限報警、輸出4～20 mA 電流標定、寫數據保護、輸出函數、出廠數據恢復。
7. 外殼防護等級：IP67

●結構與原理

    3151變送器由傳感器和電子線路板兩部分組成，傳感器部分包括：敏感元件、直接數字電容電路、溫度傳感器和特征化EEPROM等組成；電子線路板部分包括：微處理器、數/模信號轉換器、數字通信和存儲器EEPROM等幾部分組成，完成壓力信號到4-20mADC的轉換。
