江蘇先達儀表鋰電池供電電磁流量計基于恒磁勵磁的電磁流量檢測方法是根據被測流體在測量管內受到阻流體作用后,形成周期性旋渦切割磁力線而產生有一定頻率的感應電動勢這一原理工作的。由于被測流速與旋渦頻率成比例,因此可以通過一組電檢測出有一定幅值e的頻率量f作為被測量;射流流量電磁檢測法與電磁流量檢測法在原理上是基本相同的,即被測流體在射流(計量)腔中由于附壁效應產生反饋振蕩而切割磁力線,在其電上輸出一定幅值的頻率量。兩種傳感方式都可以做 成單端信號輸出形式或差動信號輸出形式。

鋰電池供電電磁流量計產品優點

  1、微功耗設計，更換電池方便。

  2、顯示器采用 LCD 大屏幕液晶顯示器，可顯示瞬時流量、流速（管道壓力）、正反向累計總量以及報警提示符等多項流量參數。

  3、測量管內無可動及阻力部件，不會產生纏繞、堵塞現象，幾乎無壓力損失，可長期可靠連續工作。

  4、測量范圍寬：流速測量范圍可達 0.05m/s~10m/s。

  5、測量精度高：±0.5% ~ ±1.0%。

  6、測量穩定：測量精度不受被測介質溫度、壓力、粘度、密度等物理參數變化的影響。

  7、具有脈沖輸出及 GSM 無線數據遠傳的功能。

  8、具有數據保存功能，多可保存 1000 組流量數據，而且數據存貯時間之隔可任意設置以及數據查詢。

鋰電池供電電磁流量計技術參數：

1、公稱通徑：DN10-DN1200；
DN150-DN6000（可選插入式電磁流量計）；

2、公稱壓力：0.6～4.0Mpa（特殊壓力可定制）；

3、精 確 度：±0.2%、±0.5%；

4、測量范圍：0.01～10m/s；

5、測量介質（電導率）：>20μs/cm；

6、介質溫度：-10℃～160℃；

7、環境溫度：-10℃～60℃；

8、環境濕度：≤95%（相對濕度）；

9、供電方式：3.6V/DC內置鋰電池供電，連續工作時間5-10年 （3.6V、12V、220V）；

10、電材料：316L不銹鋼，HC、HB、鈦、鉭、鉑、銥合金；

11、襯里材料：氯丁橡膠、聚氨脂橡膠、PTFE、F46、PFA；

12、連接方式：法蘭式、插入式、夾持式（可選）；

13、結構形式：一體型、分體型 （可選）；

14、防護等級：IP68 、IP65（可選）；

15、顯示方式：LCD大屏幕液晶顯示瞬時流量、流速、（壓力），正、反向累積總量以及報警提示符；

16、輸出信號：脈沖輸出0.0001-10m?/p，頻率輸出1-1000HZ任意設置（無源光耦輸出）；

17、通訊方式：GSM/GPRS無線數據遠傳（DUANXIN形式數據包）；

電池供電電磁流量計軟件特點：

本系統可對每個測量點的用水情況及管道壓力查詢、統計、分析并以圖表或曲線的形式顯示出來，使用戶可以方便的對各測量點的用水進行管理。

當測量點用水情況發生異?；颥F(xiàn)場流量計電池電量不足時，本系統可發出報警信息。

本系統可設定不同級別的多個操作員，起到數據分級管理，并實現用戶局域網的數據共享。

本系統引入了數據備份、SIM卡費用統計等更多人性化管理。

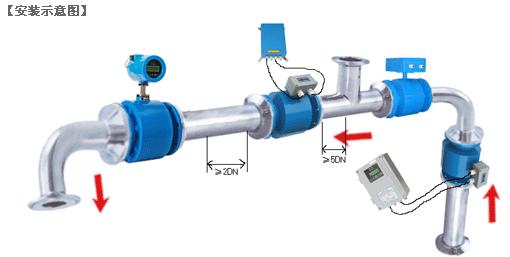

鋰電池供電電磁流量計的安裝要求:

XD-LDE型電池供電流量計，無需外部電源，內置電池和對上、下游直管段的zui小要求，使得流量計的安裝非常方便，幾乎可以安裝在任何地方，同時，外殼防護等級達到 IP68，可以在深井安裝。

安裝環境的選擇

1、應盡量遠離具有強電磁場的設備。如大電機、大變壓器等。

2、安裝場所不應有強烈震動，環境溫度變化不大。

3、便于安裝、維修的場所。

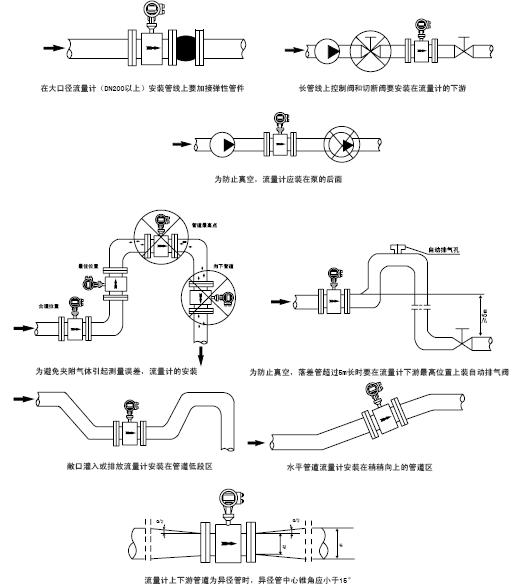

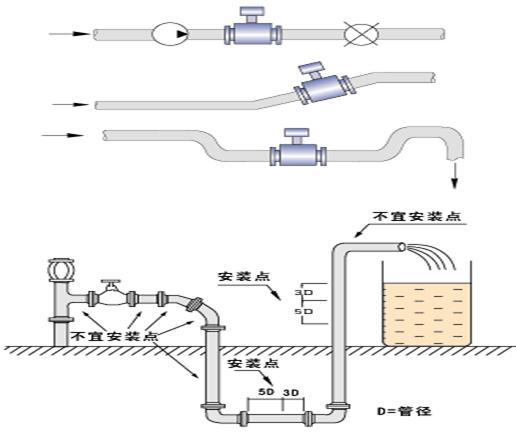

安裝位置的選擇

1、傳感器上流向標志與管道內被測介質流動的方向必須一致。

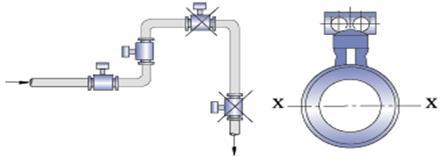

2、安裝位置必須保證測量管內書中充滿被測介質。

3、選擇流體流動脈沖較小的地方，即應遠離泵和局部阻力件（閥門、彎頭等）

4、測量雙相流體時，應選擇不易引起相分離的地點。

5、應盡量避免安裝在管內呈現負壓的地方。

6、當被測介質容易使電，測量管內壁產生粘附、結垢時，建議測量管內流速不低于 2m/s 。

此時可采用比工藝管徑略小的漸縮管。為在工藝管道中不中斷流量情況下清洗電和測量管，傳感器可采用并聯安裝，并帶清洗口。

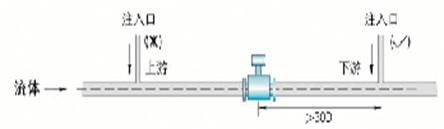

直管段
