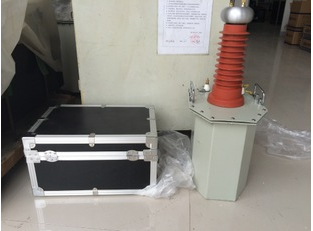

油式試驗變壓器

產品介紹

      SXBY油浸式試驗變壓器是根據《JB/T 9641-1999：試驗變壓器》標準在原同類產品基礎上經過大量改進而成，該產品遵照《DL/T 848.2-2004：高壓試驗裝置通用技術條件-第2部分:工頻高壓試驗裝置》。該系列油浸式試驗變壓器采用單框芯式鐵芯結構。初級繞組繞在鐵芯上，高壓繞組在外，這種同軸布置減少了漏磁通，因而增大了繞組間的耦合。         SXBY油浸式試驗變壓器廣泛適用于電力系統、工礦企業、交通、郵電部門、科研單位等，對各種高壓電氣設備、電器元件、緣材料進行工頻或直流高壓下的緣強度試驗。該系列試驗變壓器具有體積小、重量輕、結構緊湊、功能齊全、通用性強和使用方便等特點。

油式試驗變壓器

產品別稱

       油式試驗變壓器、油式變、高壓油浸式試驗變壓器、油式高壓試驗變壓器、高壓試驗變壓器、電力高壓試驗變壓器、超輕型高壓試驗變壓器、串級式高壓試驗變壓器、交直流高壓試驗變壓器、高壓升壓器、高壓耐壓機、高壓耐壓儀、試驗變

產品特性

    1.緣結構布局方面，根據變壓器油“距離效應”原理，采用多層次緣，把變壓器的內緣分割成多路油道，從而提高緣程度，縮小了體積。     2.解決了滲漏油問題，由于傳統的油浸式試驗變壓器無儲油器，所以當氣溫過高時，油經膨脹從油咀滲漏出來，而該系列產品將注油孔設在套管頂部，套管中油與器身中油相通。所以該套管除具有裝硅堆、短路桿和串激桿等功能外，還相當于變壓器儲油器。     3.采用金屬件固定引線和均壓，從而消除了放電現象。傳統的油浸式試驗變壓器高壓輸出端采用環氧樹脂密封，由于環氧樹脂在常態下灌注時會產生大量氣泡，而使得高壓引線部位出現放電現象。     4.本系列產品油箱，結構緊湊，外觀新穎，體積、重量均小于傳統產品體積的20%左右。     5.本系列產品鐵心為單框芯式，使用冷扎取向硅鋼片疊成，用新的特殊材料予以緊固，取代了傳統的穿芯螺桿。線圈為同心圓筒多層塔式結構。     6.本系列產品通用性強，攜帶方便，可測試各種高壓電器設備的緣性能。

油式試驗變壓器

技術參數
