產品概述
GM-5kV可調高壓數字兆歐表測試電壓高，功率大，被測量對象往往又帶有工頻 泄漏或感應上高壓干擾電能，因此為了人身安全，使用該儀器先一定要接好安全接 地線！ 該儀表在高壓?jiǎn)?dòng)后，請不要采用人工放電方式檢查儀表，在測試完畢后也應等 待儀表自動放電使電壓表回零后才進行例行安全需要的人工放電！因?yàn)槎搪贩烹姷膹?qiáng) 烈電脈沖波有損被測對象的緣壽命，如果脈沖竄入儀表，也有損儀表內的集成電路！ GM-5kV 可調高壓數字兆歐表測試是為了解決高壓變電站、發電廠現場強干擾下 對大型高壓變壓器、電機電器、遠程電力電纜或埋設電纜等電氣緣電阻特性的測試 而設計研制。
GM-5kV可調高壓數字兆歐表它亦可用于廣泛領域的電氣緣電阻特性測量。
GM-5kV可調高壓數字兆歐表性能特點
1、具有強力抗電場感應干擾能力，達到2mA(50Hz)，已知適應500kV變電站現場不拆線測量500kV大型變壓器的緣電阻參數。
2、測試電源的短路電流＞5mA，zui大達15mA。適應大容量、大電感的測試。
3、電阻測量范圍寬廣，從0.5MΩ～1999GΩ。讀數準確、分辨力高。
4、測試電源的電壓范圍寬廣，可選擇0.25、0.5、1、2.5、5kV，也可從0V平滑調起連續調節到需要的電壓。
5、具有計時報時功能，提醒使用者記錄，分析被測量對象的吸收比和化指數。
原理

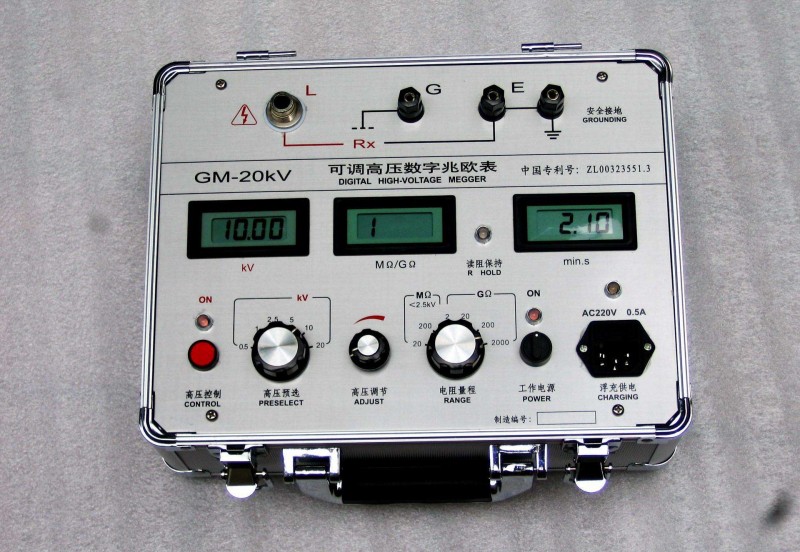

GM-5kV可調高壓數字兆歐表測試采用相當于傳統搖表的流比計法測量緣電阻，它以雙積分?jǐn)?shù)字電壓表的除法功能進行歐姆--數字轉換。測試電壓0-5-10-20kV是由帶反饋的它激式直流電壓變換器電路產生。
1、“L”高壓輸出端：又可稱為線路端，它采用高壓電纜接到被測線路，例如接至變壓器或電機的繞組、電纜的線芯。
2、“G”保護端：三電法測量緣材料、電纜的體積電阻時，“G”接到三電的保護環電上。保護環是用于消除被測對象的表面電阻和測量回路的泄漏干擾。
3、“E”接地端：GM-20kV兆歐表安全接大地和連接被測物零端的接線端。自來水管可作為大地端。電機的金屬外殼、變壓器鐵芯、電纜屏蔽層等屬于被測物零端。人工放電的地端也接在此端。
4、高壓控制按鈕：它用于控制測試電源。按入時高壓從“L”端輸出。
5、高壓預選旋鈕開關：用于預先選擇測試電源電壓值。
6、高壓調節旋鈕：旋轉該多圈電位器的旋鈕，可使測試電源電壓從0V調起，平滑調至預選值。
7、電阻量程開關：旋鈕指向數為電阻量程，即上限值。
8、工作電源開關：儀表的供電電源開關。開關上方的指示燈亮，即是電池電力正常。
9、 浮充供電插座：用于以交流電220V供電，向儀表電池充電的插座。
10、kV表：顯示L-E之間的測試電源電壓值。
11、MΩ/GΩ表：顯示緣電阻值。其單位由電阻量程開關決定。
12、數字秒表：顯示測試時間分秒。高壓控制按鈕按入即開始計時，zui大值19分59秒，然后循環工作。
