基于PLC控制管樁自動配料系統

福州瑞森電氣設備有限公司主要給管樁企業做項目技改及項目開發的，目前我公司在管樁行業開發了很多項目，例如攪拌樓自動配料稱重系統，自動張拉機，蒸養池自動供氣系統，離心機變頻系統，管樁螺栓全自動合模設備，高壓斧壓力檢測系統及MES廠區設備生產數據管理系統等。目前我們這些系統項目，很多管樁廠都在使用 ，是建華管樁集團制定項目技改合作商。

一、架構

管樁自動配料系統，主要由 PLC 控制執行元件、稱重傳感系統、工業計算機、由C++開發的系統控制上位機軟件的自動化管樁自動配料設備，讓客戶通過簡單易懂的中文操作的管樁自動配料系統。電磁閥、電機等

2、優點：

2.1、該系統采用性能穩定的 PLC 控制元器件和穩定的工控機組成控制。

2.2、使用 C++開發的管樁專用中文操作界面,通俗易懂，操作簡便，維護靈活方便，軟件響應速度快，減少培訓時間等。畫面還可根據用戶的實際需求進行靈活編寫更改。

2.3、稱重傳感系統：稱重儀表與稱重傳感器是通過 0-20MV 來采集數據，把稱重儀表安裝在稱重斗附近，取消了原來老式的稱重放大器，減少布線的干擾因素,數據更加準確，稱重傳感器與儀表采集的數據采用RS485 通訊來傳遞數據。該部分功能的形成大大提供了本系統的穩定性與可靠性。

2.4、采用全自動任務配料和半自動選擇管樁兩種配料模式，可以同時使用兩種模式，或使用一種模式。

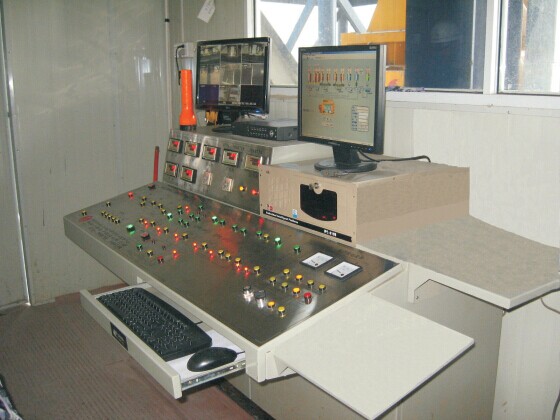

2.5、主機及控制元件集中在一個監控柜內。

2.6、外觀美觀精美在上位機操作畫面上有不同的皮膚進行選擇，更人性化。

2.7、系統采用工業普及的可編程控制進行控制，避開老式的單片機系統給電氣人員提供了開放式的系統維護，使用更方便。

2.8、上位機系統中增加了現場所有使用設備的 I\O（輸入\輸出）狀態運行監控畫面，設備的啟動、停止動作可在軟件上一目了然。大大方便了用戶在使用過程中對設備的運行與故障維護提供了便利。

2.9、本系統可在上位機畫面上直接進行校稱與標定。簡化了以往需在儀表上進行校稱操作的復雜式。為維護人員提升了便利。

2.10、本套系統與用戶現場老系統zui大區別在于本系統在一個上位機控制系統中集成了現場的三個稱重攪拌系統，把現場的三臺上位機畫面集成于一臺工業計算機上，在使用與操作上很大的提高了工作效率同時減輕了操作者的勞動強度。

三、功率及稱重規格：

1．功率

01、          電源：三相 4 線制 AC380V    50HZ。

02、          一個攪拌站功率       <=     10KW

2．稱重規格

01、          砂料：zui大稱重 3000KG（包括斗的重量）

02、          水泥斗：zui大稱重 1500KG（包括斗的重量）

03、          水：zui大稱重 1500KG（包括斗的重量）

04、          碎石：zui大稱重 3000KG（包括斗的重量）

05、          減水劑：zui大稱重 100KG（包括斗的重量）

注意事項：

01、          請于開關前先檢視機械各部是否有異常情形發生，或是有人員或物品阻礙機械本身之運轉，如果有請加以清除或排除。

02、          請每日生產前，預先檢視各部之傳感器、稱重傳感器、電磁閥是否正常，以免發生故障。

03、          本系統是由各式傳感器所傳送之信號再經 PLC 來判斷，故在運轉之中，請勿任意去碰觸傳感器以免造成危險。

04、       非經訓練之專業人員，請勿隨意進行維修，如需維修請找經過訓練之專門人員，維修時請注意安全。
