電動裝置與閥門組裝后，必須對力矩控制機構、行程控制機構、開度指示機構分別進行調整，方可使用；Z型電動裝置的力矩控制機構、行程控制機構及開度指示機構相同，故調整方法一樣。

注意：調整前，必須檢查開度指示器上的電位器是否已脫開（把電位器軸上齒輪的緊定螺釘松開即可），以防損壞；手動使閥門處于中間位置，檢查控制線路是否正確后查看電機旋向，以防電機失控！

2.1力矩控制機構的調整

   出廠前已按要求調整好轉矩，一般不需再調整。如需改變整定值，可旋轉調整軸至相應刻度。先調關向，后調開向。

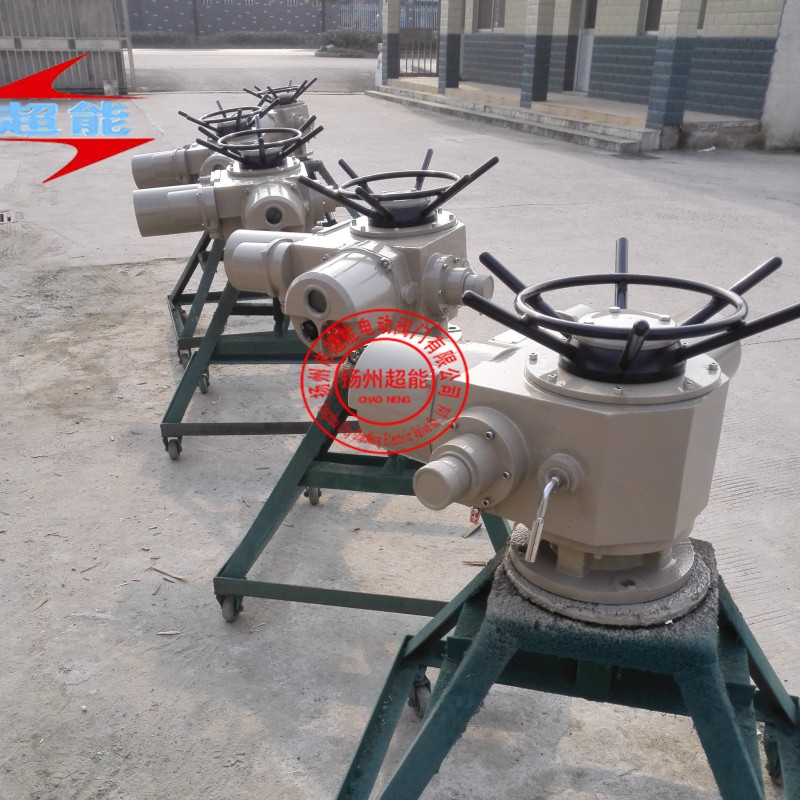

   DZT120-18T智能調節型電裝      注意：戶外型力矩控制機構的調整軸壓下后方可旋轉！

2.2行程控制機構的調整

注：先調關向，后調開向

2.2.1全關位置的調整

1） 手動將閥門關嚴；

2） 用螺絲刀壓下頂桿旋轉90°卡住，使中傳小齒輪與行程控制機構個位齒輪完全脫開；

3） 按關向箭頭旋轉關向調整軸，直到關向凸輪動作為止；

4） 旋回頂桿至原來的位置。

注意：此時應用螺絲刀旋轉一下調整軸，以確保中傳小齒輪與行程控制機構個位齒輪正確嚙合！

2.2.2全開位置的調整

1） 手動將閥門開到所需的位置；

2） 壓下頂桿旋轉90°卡住，使中傳小齒輪與行程控制機構個位齒輪完全脫開；

3） 按開向箭頭旋轉開向調整軸，直到開向凸輪動作為止；

4） 旋回頂桿至原位。

注意：此時同樣應用螺絲刀旋轉一下調整軸，以確保中傳小齒輪與行程控制機構個位齒輪正確嚙合！

  DZT120-18T智能調節型電裝   2.3開度指示機構的調整

   在調整好力矩、行程的基礎上調整現場開度指示機構，方法如下：

1） 移動轉圈數調整齒輪至所需的轉圈數位置；

2） 掛上電位器齒輪，擰緊電位器固定螺母并確定電位器齒輪的緊定螺釘是松開的；

3） 手動或電動關閉閥門并面對指示盤觀察電位器齒輪的旋向；

4） 關到位后轉動關向指示盤使標志對準指針；

5） 按所觀察電位器齒輪的旋向轉動電位器軸至臨近終端的位置，擰緊緊定螺釘；

6） 電動或手動操作閥門至全開位置，保持關向指示盤不動，旋轉開向指示盤使標志對準指針；

7） 電動操作閥門檢查閃光燈，閥門開的過程中紅燈閃光，全開時紅燈長亮；閥門關的過程中綠燈閃光，關到位時綠燈長亮。
