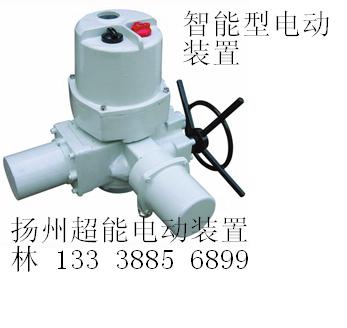

Q40-0.5W/TZ

整體一體化QZ閥門電動執行器廣泛應用于工業驅動球閥，蝶閥等做90°回轉的閥門，產品性能穩定，手電動自由切換，操作簡單！防護等級IP65。

整體一體化QZ部分回轉閥門電動裝置把電氣控制部分與常規電裝合成一體簡稱整體式電裝。有整體普通型，整體防爆型，兩種。

本系列電裝對用戶安裝，調試，檢修十分方便，可大大地節省安裝費用，縮短安裝周期，可現場按鈕連續操作，也可遠控，集控和自控，內部有相序識別及缺相保護功能，防護等級IP65（zui高為67）。

QZ電裝可以選擇不需配套的電控箱/柜集中控制！帶現場按鈕現場控制，遠程有DCS或PLC的4-20ma信號集中控制，同時輸出相應的4-20ma反饋信號！

1.     Q40-0.5W/TZ  概述

    部分回轉閥門電動裝置，簡稱為Q型電裝。是閥門實現開啟、關閉或調節控制的驅動設備，適用于蝶閥、球閥、旋塞閥和風門等做90°回轉的閥門。

    本系列電動裝置可遠距離控制，也可現場操作。是揚州超能公司全力開發的一款廣泛用于電力、冶金、石油、化工、食品、紡織、造紙、制藥、水廠和污水處理等行業的全新產品。

    本產品的性能符合JB/T8528-1997《普通型閥門電動裝置技術條件》的規定；隔爆型的性能符合GB3836.1-2000《爆炸性氣體環境用電氣設備第1部分：通用要求》，GB3836.2-2000《爆炸性氣體環境用電氣設備第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型閥門電動裝置技術條件》的規定。

    部分回轉電動裝置按防護類型可分為戶外型和隔爆型；

    按控制方式又可分為常規型、整體型和整體調節型。

2.型號表示方法

Q 10-1W                          A表示帶現場按鈕；F表示帶4-20mA信號輸出

                                 Z：表示整體型；T：表示整體調節型

                                  防護類型：B表示隔爆型；無代號為戶外型

輸出轉速：阿拉伯?dāng)?shù)字表示，單位r/min（轉/分）

額定輸出轉矩：阿拉伯?dāng)?shù)字表示，單位kgf?m

產品型式：Q或DQ表示部分回轉電動裝置。Q為一體結構DQ為疊加結構。

主要型號有：QZ10 Q10-1Z QZ20 Q20-1Z QZ30 Q30-1Z QZ40 Q40-1Z QZ60 Q60-1Z QZ90 Q90-1Z QZ120 Q120-1Z QZ200 Q200-1Z ， Q10-0.5Z  Q20-0.5Z Q30-0.5Z Q40-0.5Z Q60-0.5Z Q90-0.5Z Q120-0.5Z Q200-0.5Z  Q10-0.5W/Z  Q20-0.5 W/Z Q30-0.5 W/Z Q40-0.5 W/Z Q60-0.5 W/Z Q90-0.5 W/Z Q120-0.5 W/Z Q200-0.5 W/Z  Q10-1W/Z  Q20-1 W/Z Q30-1W/Z Q40-1 W/Z Q60-1W/Z Q90-1 W/Z Q120-1 W/Z Q200-1W/Z

型號示例：

1）DQW10-1EB 表示部分回轉電動裝置，輸出轉矩10kgf?m（100 N?m），輸出轉速1 r/min，隔爆型。

2）DDQW1200-0.44EBT疊加結構,輸出轉矩12000N.m，輸出轉速：0.44 r/min,防爆一體化智能型。

3.工作環境和主要技術參數

3.1電源：常規，三相380V（50Hz）

特殊，三相660V、415V（50Hz、60Hz）；

單相220V、110V（50Hz、60Hz）

3.2工作環境

3.2.1環境溫度：-20~+60℃  （特殊訂貨 -40~+80℃）

3.2.2相對濕度：≤95%（25℃時）

3.2.3防護類型

3.2.3.1戶外型：用于無易燃、易爆和無腐蝕性介質的場所；

3.2.3.2隔爆型：有dI和dIIBT4兩種，dI適用于煤礦非采掘工作面；dIIBT4用于工廠，適用于環境為IIA、IIB級T1-T4組的爆炸性氣體混合物。（詳見GB3836.1）

3.2.4防護等級：IP55（特殊訂貨IP65、IP67）
