用途

非侵入式F-DJW系列角行程閥門電動裝置是電動閥門的驅動裝置，用以控制閥門的開啟和關閉。是F-DZW系列產品的派生產品。可適用于球閥、蝶閥和風門等，它可以準確地控制指令動作，是對閥門實現遠控、集控和自動控制的驅動裝置。本系列產品不僅適用于電站，還可以用于石化、冶金、公用事業等。

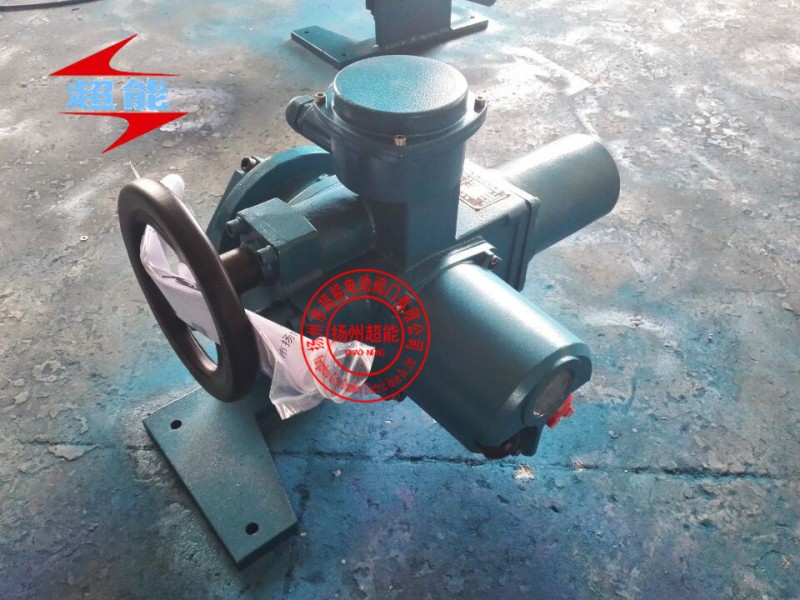

非侵入式F-DJW系列角行程閥門電動裝置 F-DJW2000
    特點

    1． 非侵入式，就地操作器件采用非接觸感應元件。

    2． 人機界面，采用高亮度、高對比度顯示器，中英文菜單，方便用戶進行設置與調試。

    3． 紅外遙控，采用紅外遙控器可對特殊安裝位置的執行機構進行調試、操作或參數設置與查詢。

    4． 定位，準確的閥門定位。采用數字傳感器對閥門位置進行監測。

    5． 控制模式，多種遠方控制方式供用戶選擇，遠方控制信號均與內部實現電氣隔離。

    6． 信號自由組態，多可輸出4路接點信號供用戶選擇使用，每一路信號可自由定義。

    7． 相序自動校正，執行機構旋向可自由設定，CPU可自動校正電源相序，接線時無需考慮電源相序。

    8． 缺相保護，CPU具有電源缺相和輸出缺相保護功能。

    9． 故障自診斷，內部CPU不斷收集執行機構的各種信息，監控執行機構的運行狀態，經過自診斷發出各種報警和故障信息，方便用戶即使快速地處理故障。

    10． 緊急操作，優先響應“緊急”開關里輸入信號，一旦有效，執行機構運行至事先設定緊急位置。

    11． 調試方便，僅需設定與記錄開、關方向終端位置，調試工作即可完成。

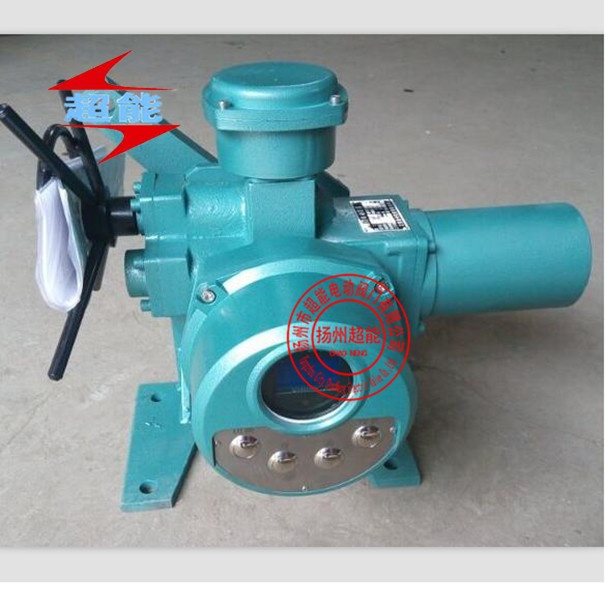

非侵入式F-DJW系列角行程閥門電動裝置 F-DJW2000  技術參數

型號	公稱 轉矩 (N.m)	zui大 轉矩 (N.m)	輸出 轉速 (r/min)	90° 全行程 時間	手動 速比	電機 功率 (kW)	構造型式
F-DJW10	100	150	1/3	47	56:1	0.12	DZW+JW80B
F-DJW20	200	300
F-DJW30	300	450
F-DJW60	600	900
F-DJWl20	1200	1800	3/7、9/14	35、23	56:1	0.25	DZW10A+JW100B
F-DJW250	2500	3000	3/7、9/14	35、23	56:1	0.25、0.37	DZW1+JW125B
F-DJW330	3300	4000	3/7、9/14	35、23	56:1	0.37、0.55	DZW20A+JW125B
F-DJW500	5000	6000	3/7	35	56:1	0.55	DZW30A+JW160B
F-DJW700	7000	8000	3/7、9/14	35、23	56:1	1.1、1.5	DZW4+JW160B
F-DJW1000	10000	12000	3/7、9/14	35、23	54:1	1.1、1.5	DZW60A+JW200B
F-DJW1300	13000	16000	3/7、9/14	35、23	54:1	2.2、3	DZW90+JW200B
F-DJW2000	20000	24000	3/7、9/14	35、23	58:1	2.2、3	DZW90+JW250B
F-DJW3000	30000	36000	3/7	35	58:1	3	DZW120+JW250B
F-DJW4000	40000	48000	3/7	35	1400:1	5.5	DZW250+JW315B
F-DJW6000	60000	72000	1/3	47	747:1	7.5	DZW350+JW315B
F-DJW8000	80000	96000	3/10	50	798:1	10	DZW500+JW380
