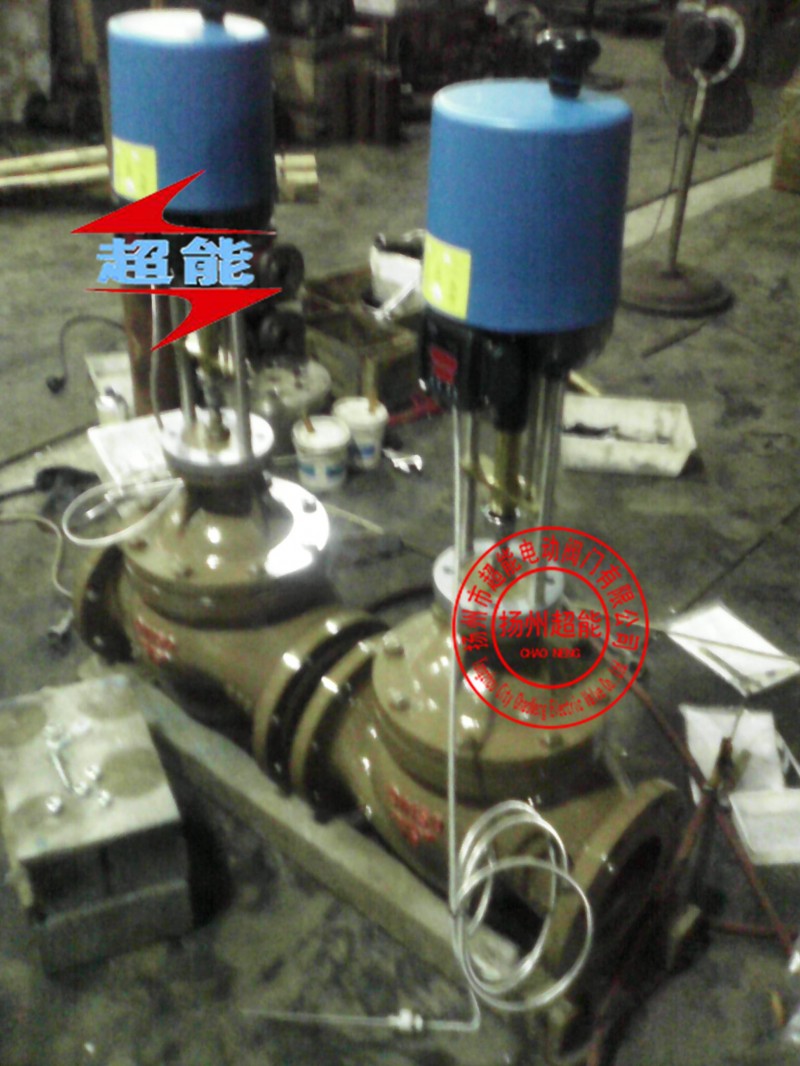

ZZWPE-16 DN25 DN32 DN40 DN65 dn50ZZWPE-16 DN25 DN32 DN40 DN65 dn50ZZWPE型自力式電控溫度調節閥
一、用途與特點                                           冷卻型兩種結構。
   自力式電控溫度調節閥(適用于較大口           1.加熱型調節閥的結構與原理，見附圖
  徑及導熱油控制)，該閥zui大的特點只需普通            示：工作前主閥芯處于半開位置，傳感
  220V電源，利用被調介質自是能量，直接對              器處于自然狀態。接上電源，主閥芯全
  蒸汽、熱水、熱油與氣體等介質的溫度實行               開。介質由箭頭方向流入主閥體、經閥
  自動調節和控制，亦可使用在防止對過熱或               芯對儲熱箱進行加熱。當溫度升到相應
  熱交換場合，該閥結構簡單，操作方便，選               設定值時，傳感器即產生相應線性信號
  用調溫范圍廣、相應時間快、密封性能可靠               輸入一體化智能執行機構，隨即驅動閥
  ，并可在運行中隨意進行調節，因而廣泛應             桿、閥芯產生位移，關閉主閥芯停止加
  用于化工、石油、食品、輕紡、賓館與飯店             熱。當溫度低于設定值時，傳感器即產
  等部門的熱水供應。                                           生線性信號輸入執行機構，驅使閥芯漸
    二、結構與原理                                       開，使介質按拋物線特性流入儲熱箱，
  調節閥由主閥、智能執行器與傳感器三            進行加熱直至設定值。這樣被控介質始
 部分組成，根據用戶需要分別有加熱型與                 終在設定溫度內被控制，從而達到控溫
                                                                 目的。












備
       注：常說的加熱型、冷卻型。在此閥中只要換閥芯結構即可以實現
 三、主要參數與材料
1.主要參數表

四、安裝、使用與維護
1.安裝
(1)安裝前應對管道進行嚴格除污，吹凈焊渣等雜物，否則將嚴重損壞閥門。
(2)調溫閥應垂直裝在水平管道上，介質流向應與閥體上的箭頭指向一致。
(3)為使自控系統或檢修閥門時仍能連續運行，應設置旁通閥、閥前須裝
過濾器、壓力表，在傳感器附近裝測溫計，便于現場監視與溫度設定。
