WZP-230紋徠儀表WZP-230熱電阻說明書與參數

WZP-231熱電阻,PT100鉑電阻有哪些參數,廣州WZP-230熱電阻,PT100鉑電阻-分類說明
WZP2-231熱電阻WZP-231熱電阻與WZP2-231鉑熱電阻都是測量于工業方面的，它們共同點是：量程一樣，而且材料也相同，其中區別在熱電阻芯，WZP-231熱電阻代表是單芯熱電阻，WZP2-231代表雙芯熱電阻
鎧裝鉑電阻是將鉑電阻元件連接在鎧裝引線上，再裝上保護管把元件保護起來，形成一種不可拆卸的溫度傳感器，它與裝配式鉑電阻相比，且有直徑小，可彎曲，熱惰性小，抗震性好，使用壽命長，穩定性好等優點。鎧裝鉑電阻與普通鉑電阻一樣，測量溫度范圍為-200～500℃，只要用普通銅導線和顯示儀表連接起來即可，由于它電輸出性能良好，所以能為顯示儀、記錄儀、調節器、掃描器、數據記錄儀以及電腦提供的溫度變化輸入信號。

WZP-230 PT100熱電阻-pt100鉑電阻-WZP-230-WZP-230熱電阻

WZP-230熱電阻,WZP-231熱電阻WZP-233熱電阻WZP-231熱電阻,WZP-232熱電阻WZP-233熱電阻
WZP-231廣州熱電阻WZP-231熱電阻PT100熱電阻

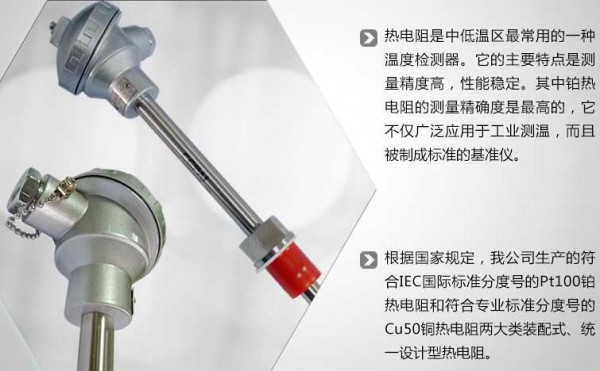

一、熱電阻簡介：
熱電阻是中低溫區常用的一種溫度檢測器。它的主要特點是測量精度高，性能穩定。其中鉑熱電阻的測量度是zui高的，它不僅廣泛應用于工業測溫，而且被制成標準的基準儀。金屬熱電阻的感溫元件有石英套管十字骨架結構，麻花骨架結構得桿式結構等。金屬熱電阻常用的感溫材料種類較多，常用的是鉑絲。工業測量用金屬熱電阻材料除鉑絲外，還有銅、鎳、鐵、鐵—鎳、鎢、銀等。薄膜熱電阻是利用電子陰濺射的方法制造，可實現工業化大批量生產。其中骨架用陶瓷，引線采用鉑鈀合金。工業用熱電阻作為測量溫度的傳感器，通常和顯示儀表、記錄儀表和電子調節器配套使用。
WZP-231廣州熱電阻WZP-231熱電阻PT100熱電阻
二、熱電阻種類：
1）普通型熱電阻；
從熱電阻的測溫原理可知，被測溫度的變化是直接通過熱電阻阻值的變化來測量的，因此，熱電阻體的引出線等各種導線電阻的變化會給溫度測量帶來影響。
2）鎧裝熱電阻：
鎧裝熱電阻是由感溫元件（電阻體）、引線、緣材料、不銹鋼套管組合而成的堅實體，它的外徑一般為φ2--φ8mm，與普通型熱電阻相比，它有下列優點：①體積小，內部無空氣隙，熱慣性上，測量滯后??；②機械性能好、耐振，抗沖擊；③能彎曲，便于安裝④使用壽命長。
3）端面熱電阻：
端面熱電阻感溫元件由特殊處理的電阻絲材繞制，緊貼在溫度計端面。它與一般軸向熱電阻相比，能更正確和快速地反映被測端面的實際溫度，適用于測量軸瓦和其他機件的端面溫度。

熱電阻在環境溫度為15～35℃，相對濕度不大于80%，試驗電壓為10～100V（直流）電與外套管之間的緣電阻≥100MΩ。

○測溫范圍及允差

類 別 型 號 分度號 測溫范圍℃ 保護管材料 直徑d mm 熱響應時間 t0.5 S 單支鉑熱電阻 WZP-130 PT100 -200~420 不銹鋼 1Cr18Ni9Ti 不銹鋼 0Cr18Ni12M02Ti Φ16 ≤90 WZP-131 Φ12 ≤30 雙支鉑熱電阻 WZP2-130 Φ16 ≤90 WZP2-131 Φ12 ≤45 銅熱電阻 WZC-130 Cu50 -50~100 黃銅H62 不銹鋼 1Cr18Ni9Ti Φ12 ≤120
熱電阻長度規格			防水式130、131
Φ16 Φ12 總長L 置深I(lǐng) 總長L 置深I(lǐng) 300 350 400 450 550 650 900 1150 1400 1650 2150 150 200 250 300 400 500 750 1000 1250 1500 2000 225 250 300 350 450 550 650 900 1150 75 100 150 200 300 400 500 750 1000
2、固定螺紋式熱電阻
類 別 型 號 分度號 測溫范圍℃ 保護管 材料 直徑d mm 熱響應時間 t0.5 S 單支鉑熱電阻 WZP-230 鉑電阻 -200~420 不銹鋼 1Cr18Ni9Ti 不銹鋼 1Cr18Ni12M02Ti Φ16 ≤90 WZP-231 Φ12 ≤30 雙支鉑熱電阻 WZP2-230 Φ16 ≤90 WZP2-231 Φ12 ≤45 銅熱電阻 WZC-230 Cu50 -50~100   Φ12 ≤120
固定螺紋型號規格對照表
產品型號 固定螺紋規格 WZP-230 M27×2 WZP-231 M27×2 WZP2-230 M27×2 WZP2-231 M27×2 WZC-230 M27×2
熱電阻長度規格			防水式230、231
Φ16 Φ12 總長L 置深l 總長L 置深l 300 350 400 450 550 650 900 1150 1400 1650 2150 150 200 250 300 400 500 750 1000 1250 1500 2000 225 250 300 350 450 550 650 900 1150 75 100 150 200 300 400 500 750 1000
3、活動法蘭式熱電阻
類 別 型 號 分度號 測溫范圍℃ 保護管 材料 直徑d mm 熱響應時間 t0.5 S 單支鉑熱電阻 WZP-330 鉑電阻 -200~420 不銹鋼 1Cr18Ni9Ti 不銹鋼 0Cr18Ni12M02Ti Φ16 ≤90 WZP-331 Φ12 ≤30 雙支鉑熱電阻 WZP2-330 Φ16 ≤90 WZP2-331 Φ12 ≤90 銅熱電阻 WZC-330 Cu50 -50~100 不銹鋼 1Cr18Ni9Ti Φ12 ≤120
熱電阻長度規格			防水式330、331
Φ16 Φ12 總長L 總長L 300 350 400 450 550 650 900 1150 1400 1650 2150 225 250 300 350 450 550 650 900 1150
4、固定法蘭式熱電阻
類 別 型 號 分度號 測溫范圍℃ 保護管 材料 直徑d mm 熱響應時間 t0.5 S 單支鉑熱電阻 WZP-430 鉑電阻 -200~420 不銹鋼 1Cr18Ni9Ti 不銹鋼 0Cr18Ni12M02Ti Φ16 ≤90 WZP-431 Φ12 ≤30 雙支鉑熱電阻 WZP2-430 Φ16 ≤90 WZP2-431 Φ12 ≤90 銅熱電阻 WZC-430 Cu50 -50~100 不銹鋼 1Cr18Ni9Ti Φ12 ≤120
固定法蘭型號規格對照表
產品型號 固定式法蘭盤規格(專業標準) D0 D1 D2 D3 WZP-430 Ф95 Ф65 Ф45 Ф16 WZP-431 Ф95 Ф65 Ф45 Ф12 WZP2 -430 Ф95 Ф65 Ф45 Ф16 WZP2 -431 Ф95 Ф65 Ф55 Ф12
熱電阻長度規格			防水式430、431
Φ16 Φ12 總長L 置深l 總長L 置深l 300 350 400 450 550 650 900 1150 1400 1650 2150 150 200 250 300 400 500 750 1000 1250 1500 2000 225 250 300 350 450 550 650 900 1150 75 100 150 200 300 400 500 750 1000
5、固定螺紋錐形保護管式
熱電阻類別 產品型號 分度號 測量范圍 ℃ 保護管材料 規 格 熱響應時間 T0.5S 總長L mm 置深l mm 單只鉑熱電阻 WZP-631 鉑電阻 BA1 BA2 -200~400 不銹鋼 1Cr18Ni9Ti 300 350 450 550 150 200 300 400 ≤90 雙只鉑熱電阻 WZP2-631
固定螺紋錐形保護管型號規格對照表
產品型號 固定螺紋規格 WZP-631 M33×2 WZP2-631 M33×2 WZP2-231熱電阻
固定螺紋錐形保護管 防水式630、631型

 WZP2-231熱電阻

導讀：WZP-230熱電阻直接測量生產過程中的-200～500℃范圍內液體、蒸汽和氣體介質以及固體表面溫度。
特點
●壓簧式感溫元件，抗振性能好；
●測量度高；
●進口薄膜電阻元件，性能可靠穩定；
●機械強度高，耐壓性能好；
工作原理
WZP-230熱電阻是利用物質在溫度變化時，其電阻也隨著發生變化的特征來測量溫度的。當阻值變化時，工作儀表便顯示出阻值所對應的溫度值。
主要技術參數
○產品執行標準
IEC751
JB／T8622－1997
JB／T8623－1997
○常溫緣電阻
熱電阻在環境溫度為15～35℃，相對濕度不大于80%，試驗電壓為10～100V（直流）電與外套管之間的緣電阻≥100MΩ。
