一、LQ10-1、LQ20-1、LQ40-1、LQ80-1閥門電動裝置概述

LQ系列閥門電動裝置適用于中小口徑的蝶閥、球閥和旋塞閥等做90°回轉的閥門及類似的設備。

該閥門電動裝置是與閥門配套組裝成電動閥門使用的，它用來控制閥門的開啟和關閉。操作人員可以在控制 室內遠距離對閥門進行控制，也可以在現場手動操作?該產品廣泛應用于使用管道閥門的給排水、供熱、電站、 化工、食品、紡織、造紙、制藥、船舶、鋼鐵、煤炭等工程。

二、LQ10-1、LQ20-1、LQ40-1、LQ80-1閥門電動裝置產品特點

LQ系列閥門電動裝置主要由電機、減速機構、行程控制機構、轉矩控制機構、開度指示機構、手輪及機械限 位機構組成。

▲電機：閥門專用電機，額定運行時間為10分鐘。

▲減速機構：由一級直齒輪副和一級2K - H行星輪系組成減速機構。

▲行程控制機構：采用凸輪機構。凸輪軸與輸出軸同步，在開向和關向各設兩個微動開關，一個控制電 機電源，_個接通指示燈。上面的兩個凸輪控制閥門的全開位置，下面的兩個凸輪控制閥門的全關位置。 當閥門到達行程終點時，凸輪觸動微動開關，電機即倬止轉動?？赏ㄟ^調整凸輪相對凸輪軸的位H改變 閥門的行程。產品出廠時凸輪上的緊定螺釘處于放松狀態。

▲轉矩控制機構：采用蝸桿軸向竄動機構，蝸桿軸上裝有蝶形彈簧、蝸桿的軸向竄動通過曲柄變?yōu)橥馆?nbsp;軸的轉動。凸輪的偏轉角度大小與輸出轉矩成正比，當輸出轉矩達到設定的輸出轉矩時，凸輪觸動微動 開關，使電機停止轉動，同時事故指示燈亮。

▲開度指示機構：用于現場指示閥門開啟程度。行程控制機構中凸輪指針軸的頂端裝有刻度盤。在凸輪 指針軸的側面裝有供控制室開度表明的電位器，凸較指針軸和電位器之間用_對升速直具輪副連接。

▲手輪：箱體的側面裝有手輪。本產品手電動切換為全自動切換機構，沒有切換用的手柄。

▲機械限位機構；機械限位機構的作用是把閥門的開關件(蝶板、閥球等>限制在某一個(如90)工作范圍 內，使其不能任意轉動，便于閥門在管道上的安裝和判斷閥n開關件在管道中的位置。機械限位機構是 在開和關方向各設一個可調節的螺釘。請注意：不能用機械限位機構來控制閥門的開、關限位置。

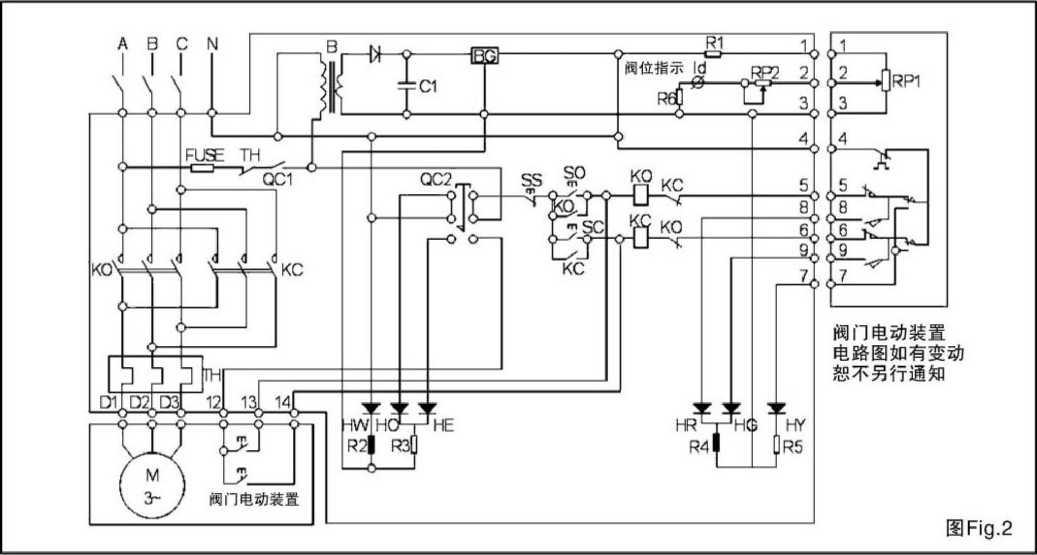

 三、LQ10-1、LQ20-1、LQ40-1、LQ80-1閥門電動裝置電氣原理圖

四、LQ10-1、LQ20-1、LQ40-1、LQ80-1閥門電動裝置注意事項

1、電動裝置的電纜進線孔要密封好，以防潮氣進入。電纜應固定牢固，以防受外力牽動時損壞接線板，導致電纜 的芯線從端子上脫落。

2、為防止誤動作，在不經常使用的手輪開關閥門的情況下，可以將手輪取下。

3、該產品不需定期解體檢修，但應定期通電檢查其性能，以便及進發現故障并排除。

五、LQ10-1、LQ20-1、LQ40-1、LQ80-1閥門電動裝置產品展示
