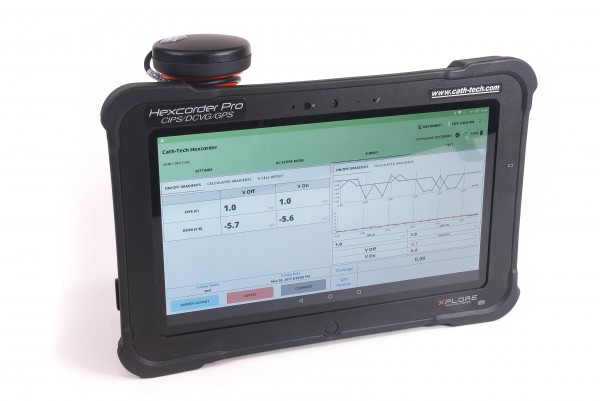

HEXCORDER Pro密間隔管地電位檢測儀（可出租）
HEXCORDER Pro密間隔管地電位檢測儀 直流電壓梯度檢測系統
目前，外應用成熟的外檢測方法有：密間隔電位（CIPS）/直流電壓梯度（DCVG）測量法，管中電流測量法PCM，皮爾遜法等。
其中， CIPS/ DCVG測量技術是進行埋地管道防腐層和陰保護雙重保護效果直接檢測評價的主要方法，其中對陰保護效果檢測評價也是其他方法無法替代的，能夠?qū)θ毕蔹c(diǎn)的破損程度進行定量分析與分類，確定缺陷點修復優先級，能夠給業主提供、合理、科學的維護、維修管理方案。
通過雜散電流檢測，對密間隔測量數據進行校正，獲得真實的陰保護電位，并對其真正的保護效果進行評價。
一、密間隔電位測量 (CIPS)
密間隔電位測量原理：在管道上測量埋地管道的管地電位沿管道的變化，在有陰保護的管道上，測量時能得到兩種管地電位，一是陰保護系統電源開時的管地電位（Von電位）一是陰保護電源瞬時關時的管地電位（VoFF電位）。
在雜散電流干擾區，必須對密間隔測量數據進行校正，才能獲得真實的陰保護電位，并對其真正的保護效果進行評價。⑴、陰保護系統運行狀況的有效性評價，對其保護水平（陰保護電位是否滿足標準要求，是否存在欠保護及過保護情況）給予評價，提出陰保護系統運行參數調整建議。⑵ 、確定涂層破損處管體的腐蝕活性，對其腐蝕狀態給予評價。⑶、初步測定雜散電流分布情況，初步判定雜散電流干擾的區域。⑷、判斷測試站場、閥室緣接頭緣性能及閥門防腐層完好性。
1、設備簡介
Cath-Tech? HECORDER MM CIPS/DCVG（GPS同步）管道外檢測設備，是技術成熟的管道外檢測設備。它可以測量和存儲恒電位開時和瞬時關時的ON/OFF電位、ON/OFF電壓梯度、里程距離、GPS坐標及UTC時間等數據，同時實現密間隔電位（CIPS）和直流電壓梯度（DCVG）的測量，數據及曲線圖能直觀的分析出管道陰保護和外防腐層破碎的狀況，從而完成對管道陰保護效果和外防腐層狀況的評價。
2、密間隔電位測量（CIPS）
原理：在管道上測量埋地管道的管地電位與管道的變化，在有陰保護的管道上，測量時能得到兩種管地電位，一是陰保護系統電源開時的管地電位（Von電位），二是陰保護電源瞬時關時的管地電位（Voff電位）。
功能：通過對全線管地電位（CIPS）的數據處理與變化趨勢分析，可得出：
①陰保護系統運行狀況的有效性評價，對其保護水平（陰保護電位是否滿足標準要求，是否存在欠保護及過保護情況）給予評價，提出陰保護系統運行參數調整建議；
②確定涂層破損處管體的腐蝕活性，對其腐蝕狀態給予評價；
③初步測定雜散電流分布情況，初步判定雜散電流干擾的區域；
④判斷測試站場、閥室緣接頭緣性能及閥門防腐層完好性。
3、直流電壓梯度測量（DCVG）
電壓梯度（DCVG）測量通常用于管道防腐層狀況的評價，同時可以判斷防腐層缺陷面積大小以及破損點處的管體是否發生腐蝕，為管道防腐層的維修提供準確、可靠的科學依據。
原理：加載到管道一個直流信號如陰保護信號，當管道的防腐層存在破損時，電流通過管道破損點向土壤中流去，由于土壤電阻的存在，在破損點周圍的土壤中電位梯度就隨著形成，在接近破損點的部位電位梯度增大，電流密度也隨之增大。
功能：通過直流電壓梯度（DCVG）測量，可得出如下信息：
①準確確定缺陷點位置，水平誤差≤±0.10米，并可計算出缺陷點IR%破損程度；
②埋深≤3米時，測量精度≥1平方厘米，定位精度在幾厘米范圍內；
③估算缺陷點的破損程度；
④判定缺陷處管體是否發生腐蝕。
4、CIPS/DCVG組合測量
通過CIPS/DCVG組合測量，能獲得相當多的信息，可對埋地管道外防腐層完整性進行檢測與評價。
①管段外防腐層狀況評價，準確定位涂層破損點，按涂層缺陷嚴重程度分類，確定涂層缺陷的修復優先級別，評價其完整性情況；
②評價陰保護系統的運行情況，對其保護水平（管道是否獲得、合適的陰保護，是否存在欠保護及過保護的情況）給予評價；
③初步評價雜散電流分布干擾的情況，預評價其對管道外腐蝕的影響，提供進一步詳細調查的區域范圍；
④測試站場、閥室緣接頭緣性能及閥門防腐層完好性，查明管道保端與非保端搭接短路情況；
⑤判斷局部保護電位異常原因；
⑥提出問題整改建議及管道防腐層維修及監控管理方案。
5、設備技術參數
（1）內存：1兆隨機存儲器，能夠連續采集數據并存儲，存儲至少滿足野外一天測試數據量，內存1M以上，可擴展到2M；
（2）A/D：12比特15000讀數/秒；
（3）讀數頻率：＞1/秒；
（4）交流抑制：＞80Db；
（5）適應環境溫度：-10℃~50℃（工作狀態）；
（6）規格大?。?1cm×18.5cm×6.5cm；
（7）量程：±5V；
（8）可測量整流器的輸出電流；
（9）具有波形文件的功能，以確定采集數據的延遲時間；
（10）進行30種以上中斷周期、開時間、斷時間的設置，以滿足測量要求；
（11）能夠進行恒電位儀輸出電流的測量，確定合適的中斷周期、開關時間；
（12）帶RS232接口，下載到計算機上；
（13）中文軟件系統：可利用常用辦公軟件處理測量數據。
1、設備簡介
Cath-Tech? HECORDER MM CIPS/DCVG（GPS同步）管道外檢測設備，是技術成熟的管道外檢測設備。它可以測量和存儲恒電位開時和瞬時關時的ON/OFF電位、ON/OFF電壓梯度、里程距離、GPS坐標及UTC時間等數據，同時實現密間隔電位（CIPS）和直流電壓梯度（DCVG）的測量，數據及曲線圖能直觀的分析出管道陰保護和外防腐層破碎的狀況，從而完成對管道陰保護效果和外防腐層狀況的評價。
2、密間隔電位測量（CIPS）
原理：在管道上測量埋地管道的管地電位與管道的變化，在有陰保護的管道上，測量時能得到兩種管地電位，一是陰保護系統電源開時的管地電位（Von電位），二是陰保護電源瞬時關時的管地電位（Voff電位）。
功能：通過對全線管地電位（CIPS）的數據處理與變化趨勢分析，可得出：
①陰保護系統運行狀況的有效性評價，對其保護水平（陰保護電位是否滿足標準要求，是否存在欠保護及過保護情況）給予評價，提出陰保護系統運行參數調整建議；
②確定涂層破損處管體的腐蝕活性，對其腐蝕狀態給予評價；
③初步測定雜散電流分布情況，初步判定雜散電流干擾的區域；
④判斷測試站場、閥室緣接頭緣性能及閥門防腐層完好性。
3、直流電壓梯度測量（DCVG）
電壓梯度（DCVG）測量通常用于管道防腐層狀況的評價，同時可以判斷防腐層缺陷面積大小以及破損點處的管體是否發生腐蝕，為管道防腐層的維修提供準確、可靠的科學依據。
原理：加載到管道一個直流信號如陰保護信號，當管道的防腐層存在破損時，電流通過管道破損點向土壤中流去，由于土壤電阻的存在，在破損點周圍的土壤中電位梯度就隨著形成，在接近破損點的部位電位梯度增大，電流密度也隨之增大。
功能：通過直流電壓梯度（DCVG）測量，可得出如下信息：
①準確確定缺陷點位置，水平誤差≤±0.10米，并可計算出缺陷點IR%破損程度；
②埋深≤3米時，測量精度≥1平方厘米，定位精度在幾厘米范圍內；
③估算缺陷點的破損程度；
④判定缺陷處管體是否發生腐蝕。
4、CIPS/DCVG組合測量
通過CIPS/DCVG組合測量，能獲得相當多的信息，可對埋地管道外防腐層完整性進行檢測與評價。
①管段外防腐層狀況評價，準確定位涂層破損點，按涂層缺陷嚴重程度分類，確定涂層缺陷的修復優先級別，評價其完整性情況；
②評價陰保護系統的運行情況，對其保護水平（管道是否獲得、合適的陰保護，是否存在欠保護及過保護的情況）給予評價；
③初步評價雜散電流分布干擾的情況，預評價其對管道外腐蝕的影響，提供進一步詳細調查的區域范圍；
④測試站場、閥室緣接頭緣性能及閥門防腐層完好性，查明管道保端與非保端搭接短路情況；
⑤判斷局部保護電位異常原因；
⑥提出問題整改建議及管道防腐層維修及監控管理方案。
5、設備技術參數
（1）內存：1兆隨機存儲器，能夠連續采集數據并存儲，存儲至少滿足野外一天測試數據量，內存1M以上，可擴展到2M；
（2）A/D：12比特15000讀數/秒；
（3）讀數頻率：＞1/秒；
（4）交流抑制：＞80Db；
（5）適應環境溫度：-10℃~50℃（工作狀態）；
（6）規格大?。?1cm×18.5cm×6.5cm；
（7）量程：±5V；
（8）可測量整流器的輸出電流；
（9）具有波形文件的功能，以確定采集數據的延遲時間；
（10）進行30種以上中斷周期、開時間、斷時間的設置，以滿足測量要求；
（11）能夠進行恒電位儀輸出電流的測量，確定合適的中斷周期、開關時間；
（12）帶RS232接口，下載到計算機上；
（13）中文軟件系統：可利用常用辦公軟件處理測量數據。
