HTC694ICE--1英寸610萬彩色制冷CCD相機



一、HTC制冷系列相機基本特性

制冷原理：用半導體材料的帕爾帖效應，當直流電通過兩種不同半導體材料串聯成的電偶時，在電偶的兩端即可分別吸收熱量和放出熱量，實現制冷。

HTC制冷系列相機搭載了Sony ExView HAD CCD或HAD CCD等高性能圖像傳感器，針對傳感器固有的熱噪聲，專門設計了制冷模塊使得相機傳感器的工作溫度比環境溫度低達-50度。針對低溫結霧現象，設計了防結霧結構，確保傳感器表面在低溫情況下不會防結霧。HTC制冷系列這一獨有技術大大降低了圖像噪聲，保證了圖像質量的獲取；

HTC制冷系列相機傳感器的溫度可以通過軟件控制，確保在視頻或圖像噪聲小的情況下盡可能高的 轉換量子效率(Sony ExView HAD CCD或HAD CCD等高性能圖像傳感器在溫度特別低的情況下，其量子效率也會大大降低，所以溫度可控顯得相當重要)。

數據傳輸通過USB3.0快速傳輸協議接口以實現快速預覽。

HTC制冷系列相機的分辨率橫跨140萬~1200萬。

HTC制冷系列相機隨機附送WT-1000GM圖像處理軟件以實現對相機的控制與捕獲圖像的處理。

HTC制冷系列相機支持觸發操作模式：軟件觸發或外部觸發，支持一次觸發采集單張或多張圖片；支持長時間曝光模式，長可達1小時。

HTC制冷系列相機的基本特性如下：

l 基于SONY CCD傳感器的科學級專業相機，分辨率在140萬到1200萬之間;

l 雙級專業設計的高性能TE冷卻結構，結構靈巧，散熱速度快。溫度任意可控，高達50度溫度降幅;

l 精巧防結霧結構，確保傳感器在超低溫度情況下傳感器表面不會結霧；

l IR-CUT雙AR膜保護玻璃(可選)；

l 高速USB3..0接口，傳輸速度高達5Gbits/s;

l 支持長達1小時的曝光控制技術；

l 支持視頻同軟件/硬件觸發模式捕獲單幀或多幀圖像；

l Ultra-FineTM顏色處理引擎，實現顏色再現能力；

l 隨相機提供視頻與圖像處理應用軟件WT-1000GM;

l 提供Windows/Linux/OSX等多平臺SDK;

l 支持原生C/C++, C#/, Directshow, Twain API;



二、HTC694ICE 基本特性如下：

①全畫幅—挑戰大視野范圍

采用全新研發的610萬有效像素全畫幅ExviewHAD CCD影像感測器ICX694，令拍攝靜態影像及影片都能達至的影像質素。影像感測器的效能亦得到顯著提升，帶來更高感光度、更低訊噪、更高動態范圍的畫質，加上的全畫幅所帶來的視野效果，完全滿足顯微鏡觀察者的專業要求。

②低噪點

顏色和細節只展現了ICX694圖像傳感器巨大潛質的一部分。對于HTC694ICE而言，您可以在高增益下捕捉生動、噪點低的影像，這消除了許多熒光成像的屏障，而又不會犧牲出色的自然色調過度。有些微弱光要求使用限分辨率HTC694ICE能生成令人驚艷的具有A4幅面印刷分辨率的低噪點影像文件。

③熒光模式每秒7.5張高速影像

超高靈敏度及強大的軟件處理效能令HTC694ICE可以每秒7.5張的高速預覽微弱的熒光成像，輕松地查找樣品并對焦。

④令人悅目的飽和度，忠實的色彩

控制色調，因此，全部色彩都得到忠實再現——紅色的飽和度令人愉悅而不會過度發紅，人們一度認為難以再現的各種藍色現在已經可以視為標準色調。

⑤支持觸發操作模式：軟件觸發或外部觸發，支持一次觸發采集單張或多張圖片；支持長時間曝光模式，長可達1小時。

⑥雙級專業設計的高性能TE冷卻結構，結構靈巧，散熱速度快。溫度任意可控，高達50度溫度降幅;

⑦精巧防結霧結構，確保傳感器在超低溫度情況下傳感器表面不會結霧；

⑧提供Windows/Linux/OSX等多平臺SDK;

⑨支持原生C/C++, C#/, Directshow, Twain API;

⑩支持視頻同軟件/硬件觸發模式捕獲單幀或多幀圖像；

三、HTC694ICE 性能參數表







四、HTC694ICE 用于弱光或熒光圖像的拍攝，其主要應用有：

l 明場顯微鏡；

l 暗場，微分干涉 (DIC) 顯微鏡；

l 活體細胞成像，細胞或組織病理學檢測，細胞學；

l 缺陷分析，半導體檢測，測量；

l 微光熒光成像，GFP 或 RFP 分析，熒光原位雜交(FISH)；

l 熒光共振能量轉移顯微鏡，全內反射熒光顯微鏡，實時共聚焦顯微鏡，失效性分析，天體照相；

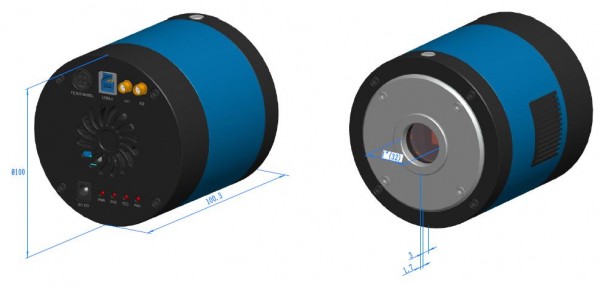

五、HTC694CCD尺寸圖與包裝列表

標準包裝列表
A	包裝箱規格 L:50cm W:30cm H:30cm (20pcs, 12~17Kg/ carton),這里在圖未示出
B	3-A儀器安全盒: L:28cm W:23.0cm H:15.5cm (1pcs, 2.8Kg/盒)；外包裝紙箱尺寸：L:28.2cm W:25.2cm H:16.7cm
C	HTC694CCD相機
D	電源適配器: 輸入: AC 100~240V 50Hz/60Hz,輸出: DC 12V 3A
E	高速USB3.0 A公到B公鍍金頭數據線/2.0m
F	CD (驅動及應用軟件, ?12cm)



六、HTC694ICE效果圖
