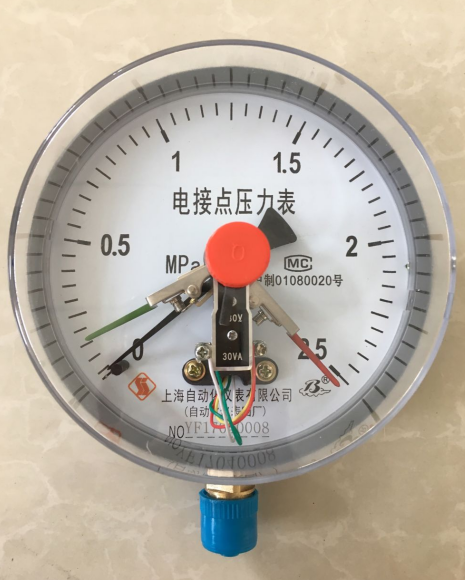

電接點壓力表YXC-153B

上海自動化儀表產品銷售網

會員指數：

企業認證：

價格：電議

所在地：上海

型號：

更新時間：2019-03-26

瀏覽次數：1155

公司地址：上海市閘北區靈石路650號

021-56130306 朱經理(先生)

點擊查看聯系電話在線詢價

產品簡介

電接點壓力表YXC-153B廣泛應用于石油、化工、冶金、電站等工業部門或機電設備配套中測量無爆炸危險的各種流體介質的壓力。通常，以表經與相應的電氣器件（如繼電器及接觸器等）配套使用，即可對被測（控）壓力系統實現自動控制和發信（報警）的目的。

公司簡介

上海自動化儀表產品銷售網 成立于1989年12月12號，座落在上海靜安區，地處繁華地段，交通方便，生產工藝，檢測設備齊全，技術起點高，性能優異，品種齊全、質量可靠、價格優惠、是我公司產品的特點，配以完善的售后服務，使我公司產品深受廣大客戶信賴。是專業從事工業自動化儀表的研發、設計、制造、營銷于一體的綜合型企業，公司主要生產：各種熱電偶（鎧裝熱電偶鉑銠熱電偶耐磨熱電偶手持熱電偶）、熱電阻、溫度計、數字測溫儀、數顯儀表、壓力（差壓）變送器、電線電纜、補償導線、橋架、控制盤柜、儀表管件閥門等。

展開

產品說明

電接點壓力表YXC-153B

產品簡介

磁助電接點壓力表廣泛應用于石油、化工、冶金、電站等工業部門或機電設備配套中測量無爆炸危險的各種流體介質的壓力。通常，以表經與相應的電氣器件(如繼電器及接觸器等)配套使用，即可對被測(控)壓力系統實現自動控制和發信(報警)的目的。

磁助電接點壓力表為能適應被測對象的各異和需求，本系列儀表在原有普通型和專用型的基礎上，又相繼研制了抗振型、耐蝕型、耐蝕抗振型以及帶有隔離裝置等多種類型共10多種型號和產品。

鑒于本系列儀表不僅具有設計新穎、結構可靠、品種規格齊全、動作穩定性好、適應性強的特點外，而且又具有測控并茂、安裝簡單、維護量小等優點，因此，它是一般無指示、無切換差調整和無外設定裝置的壓力控制器所無可比擬的壓力測控儀表。

電接點壓力表YXC-153B

結構原理

由測量系統、指示裝置、磁動電接點裝置、外殼、調整裝置和接線盒（插頭座）等組成。儀表的工作原理是基于測量系統中的彈簧管在被測介質的壓力作用下，迫使彈簧管之末端產生相應的彈性變形—位移，借助接桿經齒輪傳動機構的傳動并予放大，由固定于齒輪軸上的指示指針（連同觸頭）逐將被測值在度盤上指示出來。與此同時，當其與設定指針上的觸頭（上限或下限）相接觸（動斷或動合）的瞬時，致使控制系統中的電路得以斷開或接通，以達到自動控制和發信報警的目的。

型號標示

Y	X	C	規格						內容
儀表類別：壓力儀表	控制方式：緩行接點位式開關	接點裝置接點形式 : 磁助作用式	A						適用于氨及其混合物
			G						帶有隔離裝置
				-
					儀表公稱直徑及型式				100、150分別表示直徑為100、150mm的徑向式
									102表示直徑為100mm的徑向后邊式
									103、153分別表示直徑為100、150mm的軸向嵌裝式
						B
							-
								其它功能	F-耐蝕；Z-抗振；FZ-耐蝕抗振

Y	X	C	□	-	□	B	-	□

主要技術指標及功能

標度范圍、度等級及接頭螺紋尺寸

類型	型號	名稱 (含全稱或簡稱)	標度范圍 MPa	度等級			接頭螺紋尺寸
				指示	設定值
					接通	斷開
普通型	YXC-100 *YXC-102 YXC-103	磁助電接點壓力表	0～0.6至60及 -0.1～0.06至2.4系列	1.5	1.5	4	M20×1.5 (G3/8) (G1/2")
	YXC-150 *YXC-153		0～0.1至60及 -0.1～0至2.4系列
專用型	YXCA-150	磁助電接點氨壓力表	0～0.16至60及 -0.1～0.06至2.4系列	2.5	2.5	4
抗振型	YXC-100-Z *YXC-102-Z YXC-103-Z	磁助電接點壓力表	0～0.6至60及 -0.1～0.5至2.4系列	1.5	1.5	5
耐蝕型	YXC-100B-F YXC-102B-F YXC-103B-F YXC-150B-F *YXC-152B-F		0～0.16至60及 -0.1～0.06至2.4系列	1.5	1.5	4
耐蝕抗振型	YXC-100B-FZ YXC-102B-FZ YXC-152B-FZ YXC-153B-FZ		0～0.6至60及 -0.1～0.5至2.4系列	1.5	1.5	5
隔離式普通型隔離式耐蝕型	YXCG-103 *YXCG-103-F	隔離式磁助電接點壓力表	0～0.16至60及 -0.1～0.06至2.4系列	1.5	1.5	4	M42×2 (*G1/4")
隔離式抗振型	YXCG-103-Z		0～0.6至60及 -0.1～0.5至2.4系列	1.5	1.5	5
隔離式耐蝕抗振型	*YXCG-103-FZ

注:1)標有“*”的型號暫限于特殊訂貨
2)隔離式的軟尾長度為1、2、3、4m(其中2m為優選長度)

接點裝置電氣參數及控制形式

觸頭功率	zui高工作電壓	zui大工作電流	控制形式
30VA(阻性負載)	220V D.C或380V A.C	1A	上下限、雙上限、雙下限

注：當電流為1A時，工作電壓應低于40V。

使用環境條件

類型	工作溫度范圍		相對濕度	抗工作振動性能
	介質	周圍環境
普通型、專用型	-40～70℃		不大于85%	V.H.3級
耐蝕型	-25～55℃		不大于90%	V.H.3級
抗振型、耐蝕抗振型				V.H.4級
隔離式普通型	150℃以下	-40～70℃		V.H.3級
隔離式耐蝕型	-40～70℃
隔離式其它型	150℃以下	-25～55℃		V.H.4級

溫度影響：示值不大于0.4%/10℃，設定點不大于0.6%/10℃(使用溫度偏離20±5℃)
