帶電電纜識別儀（器材） 型號:4028

庫號：M399163

電纜識別儀在電力電纜架設、遷移、維護以及故障處理中用來判別一束電纜中欲尋找的一根特定的電纜；具有判別電纜、快速、操作簡單、應用范圍廣等特點。它是電纜施工及維護工作中不可缺少的檢測儀器。
二、儀器主要特點

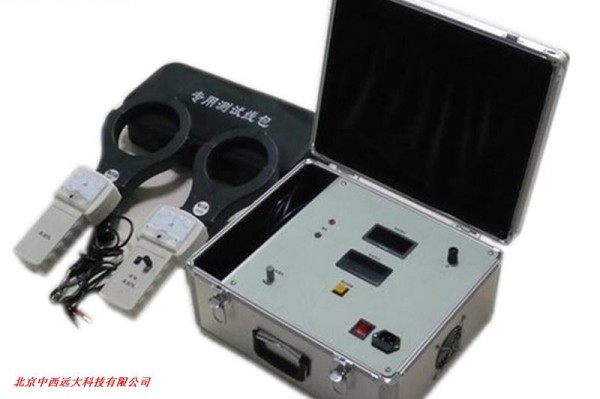

本儀器由電纜識別發射機，電纜識別接收機、發射卡鉗和接收卡鉗及輸出信號連接線組成。它具有大功率電流脈沖輸出；現場接收信號特征清晰，輕便靈活，靈敏度高，能抑制現場工頻干擾；判斷、快速；保護電路，不怕輸出短路；大鉗口ф150適合各種截面積的動力電纜；內部具有大功率隔離變壓器，操作者與市電不存在任何電氣上的直接接觸。大的了人身安。帶電電纜識別時不需要斷開各電纜兩端與變配電設備間的連接，可在電纜處于帶電的狀態下進行在線識別，提高了識別的效率，大大減少了由于停電所造成的直接和間接的經濟損失。
本儀器的大特點是：
1、將帶電識別和不帶電識別功能合二為一，不僅適合停運電纜的識別與判斷，而且也適合帶點電纜的識別與判斷，操作其簡單，使用非常方便。
2、該電纜識別儀與常規的識別儀不同，采用了的通信技術，在發射端采用單片機技術對發射信號進行編碼、功率驅動，將信號耦合到電纜上；接收機中的單片機對接收的相位編碼信號解碼和相位識別。根據目標電纜上的信號相位特征的性將目標電纜從一大束電纜中識別出來。因此工作性能，對長電纜也能做到判別，是一種輕小型、緊湊型、便攜式儀器。適用于各種類型的高低壓動力電纜。
二、工作原理簡介
電纜識別儀的發射機和接收機采用單片機編碼、解碼技術和應用在通信領域里的PSK技術。在發射卡鉗上發射平均值為0 的相位編碼信號，接收機中的單片機對接收的信號經過硬件和軟件的濾波后，再進行相位識別。將發射卡鉗和接收卡鉗的箭頭指向電纜終端，當接收機卡鉗鉗住某根電纜，接收機電流表右偏，同時伴有聲光指示。而鉗住其它的電纜，電流表左偏，電流方向與被識別電纜的電流方向相反，沒有聲光指示。這就體現了被識別的目標電纜的性。很容易將被識別電纜從多根電纜中做出明確判別。又由于被識別電纜上的信號電流強度線都是一樣的，接收卡鉗在電纜沿線所接收到的電磁信號強度一致，識別的電纜不受被識別電纜長度的限制。
三、儀器外形及功能介紹
（一） 電纜識別儀發射機面板如圖3-1所示：





圖3-1 識別儀發射機面板圖
功能介紹
1、指示燈：識別儀工作指示燈。
2、表頭：指示輸出信號電流的大小。
3、電源輸入插座：用儀器所配專用電源線，輸入220V、50HZ交流電源。儀器使用時，應使用三孔電源插座，插座接地線就近直接接地。
儀器使用保險絲，損壞時應換同規格保險絲。
4、黑接線柱：用配套的黑色測試線插入此插孔，另一端測試夾接系統地；
紅接線柱：用配套的紅色測試線插入此插孔，另一端測試夾接被測電纜的芯
線。
5、電源開關：控制整機電源的通斷。
(二) 電纜識別儀接收機面板示意圖如圖3-2所示：





圖3-2 電纜識別儀接收機面板圖
功能介紹
1、表頭：指示接收信號幅度的大小與性。
2、電源指示燈：電源開關接通時，指示燈亮。
3、性指示燈：當識別正確時，該指示燈亮。
（呈現出與發射機一致的周期性亮、滅 ）變化。
4、電源開關：控制接收機內部電源的接通與關斷。
四、儀器性能指標
發射機：
1. 大脈沖峰值輸出電流：20A
2．脈沖重復頻率：1次/2秒
3．電源電壓：AC220V(±10%)
4．重量： 8kg
接收機：
1．接收機靈敏度： 40dB
2．電源：兩節5號電池
3．重量：0.2kg
五、接線方式
1. 直連法（不帶電電纜的識別）
⑴ 將被識別電纜終端的任意一好相與系統地短接。在始端將鋼鎧與系統地斷開。


測試步驟一 欲識別電纜測試前連線處理
⑵ 將紅夾子線一端接到發射機的紅接線柱上，另一端接至被識別電纜的相線上，黑夾子線一端接到發射機的黑接線柱上，另一端地接到系統地上。





測試步驟二 測試前儀器接線
⑶ 打開發射機電源開關，觀察電流表指示。一般情況下，表針擺動滿度的2/3即可。
⑷ 將卡鉗卡在被識別電纜上，卡鉗箭頭指向電纜終端，應觀察到接收機電表指針呈現與發射機電表指針一致的周期性擺動，性指示燈呈現亮、滅周期性變化，說明識別系統正常。此時可攜帶接收機至測試現場。
⑸ 在測試現場，用卡鉗逐條卡住電纜束中的每條電纜。當卡住某條電纜時，（卡鉗箭頭始終指向電纜終端）接收機表頭順時針呈周期性擺動，性指示燈呈現亮、滅周期性變化，此電纜即為要尋找的電纜。而卡住別的電纜，表頭呈逆時針周期性擺動，但性指示燈不亮。






測試步驟三 識別工作判別
警告：為確保人身安，對已確定的電纜，在維修開鋸前，一定要扎釘試驗。
2、耦合法（帶電識別）
⑴ 接發射源：
發射卡鉗的紅、黑兩個接線插頭接在發射源對應的兩個紅、黑接線柱上，將發射卡鉗卡在被識別電纜上。發射卡鉗上的箭頭指向電纜終端。
⑵ 核對方向：
在距發射卡鉗兩米（左右）以外的被識別電纜上，用接收卡鉗卡住該電纜，其卡鉗上的箭頭一定要指向電纜終端。此時接收機電流表指針一定是向右偏轉，同時有聲光指示。如果將接收卡鉗的箭頭指向發射源端，將不會有聲光提示，而且電流表頭指針向左偏轉。此時可將接收機拿到現場使用，注意卡鉗箭頭方向始終指向電纜終端。
⑶ 識別：
在識別點，用接收卡鉗對各條電纜進行識別。在進行識別時，一定要將接收
卡鉗上的箭頭始終指向電纜的終端方向，逐條電纜進行卡測。在被識別電纜上，接收機表頭指針一定是向右偏轉，同時聲光報警。而在其余電纜上，接收機電流表頭指針一定是向左偏轉，沒有聲光報警。當接收卡鉗卡住某一電纜時，接收機電流表頭指針向右偏轉，同時有聲光報警提示的，就是要尋找和識別的那條電纜。

帶電電纜識別工作判別
五、注意事項
1、本儀器屬于設備，在運輸和使用過程中，一定要輕拿輕放，以免損壞。
2、儀器使用前，需仔細閱讀使用說明書，核對電流方向。
3、被測電纜的兩頭（始端頭、終端頭）接地線必須連接，才能測試結果的性。
4、儀器在使用中如果發生故障，請及時與廠家聯系，千萬不要擅自拆卸檢修。由于用戶的擅自拆卸造成的損壞，不在保修范圍之內。
5、本儀器保修期12個月
