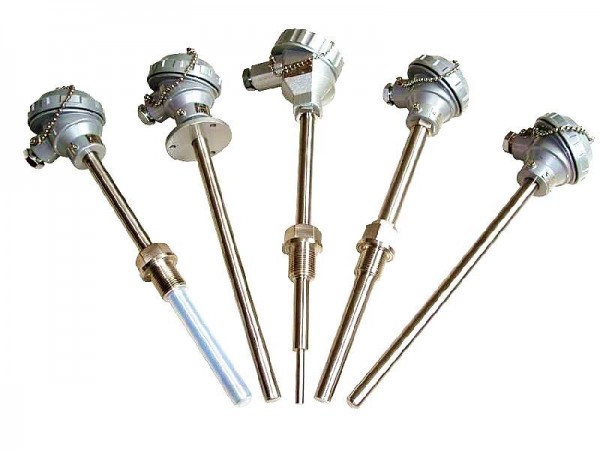

高溫高壓熱電偶適合于石油、化工等生產過程中的高溫高壓場所的溫度測量與控制。是煉油廠、高壓聚乙烯等不可缺少的溫度裝置。

安徽齊新儀表科技有限公司位于長江之濱的皖東明珠天長市，南接古城南京，東鄰歷史名城揚州，地處中國zui有活力的上海經濟協作區，具有良好的經濟發展環境， 公司按照國內各工礦企業的使用環境條件和工藝要求，制訂了嚴格的工藝流程，使產品工藝精良、，目前已被廣泛應用與電力、冶金、化工、石化、水利、造紙、市政、樓寓等行業。產品銷往全國各個省市、自治區，受到了大型企業等眾多用戶的好評。公司堅持“科技、創新、質量、服務”的發展方針，繼續秉承“打造產業航母、貢獻民族經濟”的宗旨，在今后的發展中，將繼續致力于產品建設，不斷培育新的經濟增長點，把“齊新儀表”建設為知名企業。愿與海內外客商精誠合作、共展鴻圖.

1、應用：
QX系列高溫高壓熱電偶適合于石油、化工等生產過程中的高溫高壓場所的溫度測量與控制。是煉油廠、高壓聚乙烯等不可缺少的溫度裝置。
2、高溫高壓熱電偶主要技術參數：
電氣出口：M20x1．5,NPT1/2
連接尺寸：M20x1．5, NPT1/2
防護等級：IP65
隔爆等級：d‖BT4, d‖CT5
公稱壓力：15-40MPa
3、高溫高壓熱電偶型號及規格



型 號	分 度 號	測溫范圍℃	熱響應時間	保護管材料	規格 Lxl
WRNG-430 WRN2G-430	K	0-800	＜ 180S	1Cr18Ni9Ti	380x150 430x200 480x250 530x300 580x350 630x400 680x450
WREG-430 WRE2G-430	E	0-600
WRNG-440 WRN2G-440	K	0-800
WREG-440 WRE2G-440	E	0-600

(1) 熱電偶 I 級按協議訂貨；
(2) 保護管其余材質按協議訂貨；
(3) 型號 430 為防水式，型號 440 為隔爆式。
4、保護管材質及選用



材 質	使 用 溫 度℃	特 點 及 用 途
1Cr18Ni9Ti	-200 — 800	具有高溫耐蝕性，通常為一般耐熱鋼使用
304	-200 — 800	低碳含量，具有良好耐晶間腐蝕性，通常作為一般耐熱鋼使用
316	-200 — 750	低碳含量，具有良好耐晶間通常作為耐熱鋼使用
316L	-200 — 750	超低碳含量，具有良好耐晶間腐蝕性，通常作為耐熱鋼使用
310S	-200 — 1000	具有高溫抗氧化性，耐腐蝕性，通常作為耐熱鋼使用
GH3030	0 — 1100	鎳基高溫合金鋼，具有優良抗氧化性，耐腐蝕性，通常作為耐熱鋼使用

5、套管形式選擇
法蘭可選擇 900 （ PN15 ）— 2500LB （ PN40 ） RJ 等不同形式。



代 號	N	M	D	d	D1	D2
A	M20x1 ． 5(NPT1/2)	NPT1 ″	Φ34	Φ9	Φ23	Φ18
B		NPT11/4 ″	Φ45	Φ9	Φ28	Φ23

 6、法蘭型號及規格
法蘭標準代號



標 準 代 號	文 件 編 號
中 國 國 家 標 準	GB9112-9131-88
化工部標準	HG20592-20635-97 （ HGJ44-76-91 ） （ HG5001-5028-58 ）
機械部標準	JB/T74-90-94 （ JB81-82-59 ）
美 國 標 準	ASME/ANSI B16 ． 5-88
德 國 標 準	DIN 2628-2638-1975
日 本 標 準	JIS2201-1796

 7、法蘭規格
CLASS150-600 RF
CLASS900-2500 RJ
8、選型須知
1）型號
2）分度號
3）精度等級
4）保護管材質及形式
5）法蘭規格及形式
6) 長度或插入深度
例 A ：高溫高壓隔爆熱電偶 K 型 1 級 保護管 A 級型 插入深度 300mm. WRNG-440A L × 1=450 × 300 mm. d Ⅱ BT4 316L ANSI 1 ″ 1500 ＃ RJ
