GCAN-211型無線CAN通信模塊

沈陽廣成科技有限公司是國家認定的高新技術企業。公司現有自主知識產權20余項，主營產品全部為自主研發，是國內領先的工業互聯設備供應與服務商。公司主要從事工業通信設備及工業自動化設備的研發、生產、銷售，產品涵蓋CAN總線分析儀、ECU下載器、工業網關、遠程IO、PLC核心板、伺服驅動器等工業通信軟、硬件產品并提供全面的解決方案。公司自2010年成立以來，始終以“推動工業互聯技術的進步，提供有競爭力的產品和服務”為使命，不斷的幫助用戶創造價值，現已服務用戶10萬余家，涉及交通、電力、能源、醫療器械、船舶、軍工、自動化等多個行業。

  功能概述

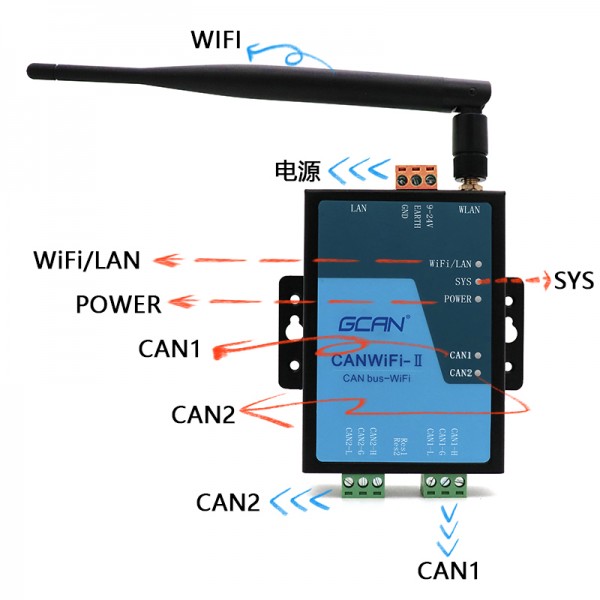

  廣成科技GCAN-211型無線CAN通信模塊是集成2路CAN接口、1路以太網接口和1路WiFi接口的高性能型CAN-bus總線通訊接口卡。采用廣成科技GCAN-211高性能CAN接口卡，用戶可以輕松完成CAN-bus網絡和WiFi網絡的互連互通，進一步拓展CAN-bus網絡的范圍。

  廣成科技GCAN-211型無線CAN通信模塊是CAN-bus產品開發、CAN-bus數據分析的強大工具，PC、、PAD可以通過WiFi快速連接至CAN-bus網絡，構成現場總線實驗室、工業控制、智能小區、汽車電子網絡等CAN-bus網絡領域中數據處理、數據采集的CAN-bus網絡控制節點。同時該設備具有體積小巧、即插即用等特點，也是便攜式系統用戶的選擇。

  廣成科技GCAN-211型無線CAN通信模塊上已集成CAN接口電氣隔離保護模塊，使其避免由于瞬間過流/過壓而對設備造成損壞，增強系統在惡劣環境中使用的可靠性。

  廣成科技GCAN-211高性能CAN接口卡支持二次開發。我公司為用戶提供VB環境下的連接例程代碼，用戶可以根據此例程自行開發測試軟件或?qū)⒃O(shè)備集成到現有的軟件系統中。


  硬件特點

  1、高速的32位工業級處理器；

  2、內嵌硬件看門狗定時器；

  3、模塊內置FLASH儲存器，可儲存參數；

  4、使用外接電源供電(DC+9~24V)，推薦電源值12V或24V；

  5、供電電流：80mA，24VDC；

  6、靜電放電抗擾度等級：接觸放電±2KV，空氣放電±15KV；

  7、電快速瞬變脈沖群抗擾度等級：±1KV；

  8、浪涌抗擾度等級：±1KV；

  9、工作溫度范圍：-40℃~+85℃；

  10、工作濕度范圍：5%~95%RH無凝露；

  11、螺絲固定的安裝方式，專為工業設計。

  CAN屬性

  1、集成2路CAN-bus接口，采用鳳凰端子接線方式；

  2、CAN-bus信號包括：CAN_H、CAN_L、CAN_GND；

  3、CAN-bus支持CAN2.0A和CAN2.0B幀格式，符合ISO/DIS11898規范；

  4、CAN-bus通訊波特率在5Kbps~1Mbps之間任意可編程；

  5、CAN-bus接口采用電氣隔離，隔離模塊緣電壓：DC1500V；

  6、32個硬件FIFO接收緩沖器，接收數據流量：8000幀/秒；

  7、CAN端接收報文時間戳精度可達1us。

  以太網屬性

  1、PC接口使用標準以太網接口，RJ45，支持10/100M自適應；

  2、支持心跳和超時斷開功能；

  3、工作端口、目標IP和目標端口均可設定；

  4、網絡斷開后自動恢復連接資源，可靠地建立TCP連接；

  5、TCP支持多達255個連接，滿足6組用戶同時管理一個CAN口；

  6、UDP方式下每個CAN口支持6組目標IP段，多個用戶可同時管理一個CAN設備；

  7、支持協議包括ETHERNET、ARP、IP、ICMP、UDP、DHCP、DNS、TCP；

  8、兼容SOCKET工作方式（TCPServer、TCPClient、UDP等），上位機通訊軟件編寫遵從標準的SOCKET規則。

  WiFi屬性

  1、集成2.4GWLAN接口，符合IEEE802.11a/b/g標準；

  2、支持AP與Station模式；

  典型應用

  1、CAN-bus網絡診斷與測試

  2、工業WiFi連接至CAN網絡

  3、電力通訊網絡

  4、工業控制設備

  5、高速、大數據量通訊

  常見問題

  1.使用軟件連接GCAN-211時，提示連接失敗/錯誤？

  請查看軟件連接時的IP地址是否與GCAN-211在同一網段，或計算機IP是否設置為靜態IP并與GCAN-211在同一網段。

  2.CAN總線是否一定需要使用120Ω終端匹配電阻？

  120Ω終端匹配電阻用于吸收端點反射，提供穩定的物理鏈路。當進行單節點的自發自收測試時必須連接該120Ω的終端電阻構成回路，否則無法進行自發自收測試。GCAN-211高性能CAN接口卡內部已經連接有120Ω的終端電阻。

  3.一臺計算機能否安裝多塊GCAN-211模塊？

  計算機可通過連接以太網交換機（HUB）的方式，擴展連接多個GCAN-211模塊。

  4.廣成科技GCAN-211接口卡的數據轉換率是多少？

  GCAN-211接口卡的單一CAN通道支持8000fps的CAN總線數據轉換，這里提到的幀是指標準幀格式的8字節數據幀，如果是小于8字節數據幀或者遠程幀可能會更快。另外，數據流量會受PC性能的限制。

  5.CAN狀態指示燈不亮

  只有CAN接口有CAN數據傳輸時，CAN狀態指示燈才會有意義。

  6.GCAN-211模塊的通訊波特率如何設置？

  軟件提供一組常用的波特率的設置值，若要使用其他的特殊波特率，請聯系廣成科技技術支持人員。

  7.GCAN-211可連接多少臺下位機設備？

  CAN總線節點數符合CAN總線標準，實際連接數量與實際工作環境情況和波特率有關。

  8.系統進入待機或睡眠狀態是否影響接收？

  會有影響。這時所有處理將停止，可能導致硬件接收緩沖溢出錯誤。若有程序打開設備將嘗試阻止系統進入待機或睡眠狀態，從而保證系統正常工作。使用GCAN-211接口卡時，請禁止系統的待機和睡眠功能。
