產品概述CG-04-D1雙翻斗雨量傳感器是一種水文、氣象儀器，用于測量自然界降雨量，同時將降雨量轉換為以開關量形式表示的數字信息量輸出，以滿足信息傳輸、處理、記錄和顯示等的需要。

產品性能可靠的產品。現已形成以傳感器、記錄儀、綜合數據采集站、監測控制與軟件系統為主干線，涵蓋風速傳感器、風向傳感器、雨量傳感器、蒸發傳感器、雨雪傳感器、大氣壓力傳感器、空氣溫濕度傳感器、光照傳感器、土壤濕度傳感器、土壤溫度傳感器、水位傳感器；微型溫度記錄儀、空氣溫濕度記錄儀、空氣溫濕光照記錄儀、雨量記錄儀、風速風向記錄儀、雪深記錄儀、多點土壤水分速測儀、多點土壤溫度速測儀、多點土壤溫濕度記錄儀；各類小型氣象站、農業氣象站、環境監測站、雨量監測站；二十四小時在線揚塵監測系統、智能溫室監控系統、遠程智能閥門控制系統、灌溉控制系統、墑情監測系統等幾十種軟硬件產品。 特別值得一提的是清易電子研發的人工智能氣象站、360度非接觸風向傳感器、人工智能多維氣候環境感知控制室、定點定位墑情監測儀嵌入式軟件、風速嵌入式軟件、空氣溫濕度記錄儀嵌入式軟件、多點土壤溫濕度記錄儀嵌入軟件、蒸發記錄儀嵌入式軟件等，

產品概述
CG-04-D1雙翻斗雨量傳感器是一種水文、氣象儀器，用于測量自然界降雨量，同時將降雨量轉換為以開關量形式表示的數字信息量輸出，以滿足信息傳輸、處理、記錄和顯示等的需要。 本儀器由承雨器部件和計量部件等組成。承雨口采用口徑Φ200mm。計量組件是兩個翻斗式機械雙穩態秤重機構成，其功能是將以mm計的降雨深度轉換為開關信號輸出。
2、適用范圍

CG-04-D1雙翻斗雨量傳感器可用于氣象臺（站）、水文站、農林、測報站等部門，配合我公司研發生產的雨量記錄儀來測量降水量、降水強度、降水時間等，也可為防洪、供水調度、電站水庫水情管理提供原始數據。

3、工作、存儲條件

工作溫度：-10~50°C       工作濕度：<95%RH(40°C )

 儲存溫度：-40～125°C     儲存濕度：＜80%（無凝結）

工作原理

雨水進入承水口，經過漏斗流入上翻斗。上翻斗承積一定水量（<0.2/0.5mm）時，發生翻轉，經匯集漏斗和節流管注入計量翻斗，把不同強度的自然降水調節為比較均勻的中等強度降水。計量翻斗翻動一次為0.2/0.5mm降水量，隨之雨水由計量翻斗進入記數翻斗在記數翻斗中部裝有一塊小磁鋼，磁鋼的上面裝有干簧開關，記數翻斗翻轉一次，干簧管開關閉合一次，產生一個脈沖信號送至采集器中的計數器進行計數，每個計數為0.2/0.5mm降水量。

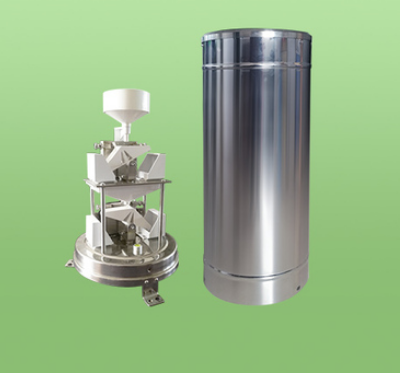

CG-04-D1雙翻斗雨量傳感器
技術參數

供電電壓：5V～24V DC(485型需要，脈沖不需要)

承雨口徑：φ200mm

刃口銳角：45°

測量范圍：雨強0.01mm/min~4mm/min（允許通過大雨強8mm/min）

測量誤差：±2%

分辨率：0.2mm、0.5mm

信號輸出：

脈沖型

信號：單干簧管通斷脈沖信號

485型

通訊協議：Modbus-RTU（可定制）

設備功耗：<15mA

防護等級：IP66

尺寸、重量

外型尺寸：ф220mm*526mm（不含支撐腿）

整機重量：約2.5kg
