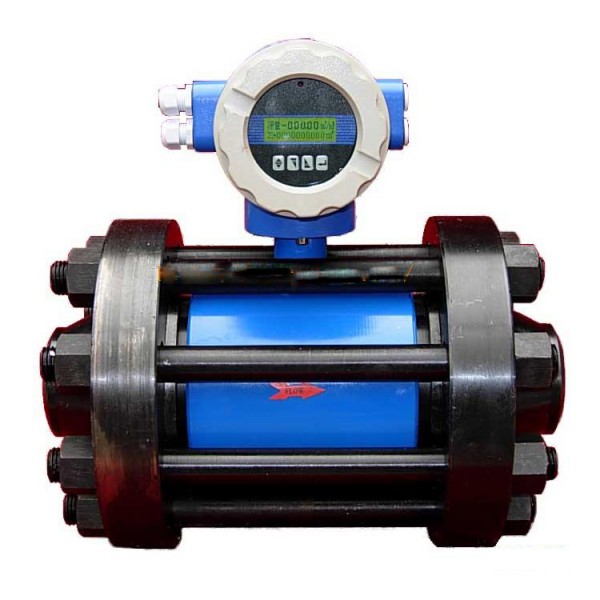

西安君昊天誠-LGDY高壓型電磁流量計是一種根據法拉第電磁感應定律來測量管內導電介質體積流量的感應式儀表，采用單片機嵌入式技術，實現數字勵磁，同時在電磁流量計上采用CAN現場總線，屬，技術達到水平。電磁流量計在滿足現場顯示的同時，還可以輸出4～20mA電流信號供記錄、調節和控制用，現已廣泛地應用于化工、環保、冶金、醫藥、造紙、給排水等工業技術和管理部門。電磁流量計除可測量一般導電液體的流量外，還可測量液固兩相流，高粘度液流及鹽類、強酸、強堿液體的體積流量。
性能特點
· 儀表結構簡單、可靠，無可動部件，工作壽命長。
· 無截流阻流部件，不存在壓力損失和流體堵塞現象。
· 無機械慣性，響應快速，穩定性好，可應用于自動檢測、調節和程控系統。
· 測量精度不受被測介質的種類及其溫度、粘度、密度、壓力等物理量參數的影響。
· 采用聚四氟乙烯或橡膠材質襯里和Hc、Hb、Ti等電材料的不同組合可適應不同介質的要。
· 備有管道式、插入式等多種流量計型號。
· 采用EEPROM存貯器，測量運算數據存貯保護安全可靠。
· 具備一體化和分離型兩種型式。
· 高清晰度LCD背光顯示。
技術參數
· 儀表精度：管道式0.5級、1.0級；插入式2.5級
· 測量介質：電導率大于5μS/cm的各種液體和液固兩相流體。
· 流速范圍：0.2～8m/s
· 環境溫度：-40℃～+50℃
· 介質溫度：聚四氟乙烯襯里≤180℃
橡膠材質襯里≤65℃
· 防爆標志：ExmibdⅡBT4
· 外磁干擾：≤400A/m
· 外殼防護：一體化型：IP65；
分 離 型： 傳感器IP68(水下5米，僅限于橡膠襯里)轉換器IP65
· 輸出信號：4～20mA.DC，負載電阻0～750Ω
·
通訊輸出：RS485或HART協議等通訊方式
西安君昊天誠-LGDY高壓型電磁流量計
|
公稱通徑 |
流量范圍(m3/h) |
公稱通徑 |
流量范圍(m3/h) |
|
DN15 |
0.06~6.36 |
DN450 |
57.23～5722.65 |
|
DN20 |
0.11～11.3 |
DN500 |
70.65～7065.00 |
|
DN25 |
0.18～17.66 |
DN600 |
101.74～10173.6 |
|
DN40 |
0.45～45.22 |
DN700 |
138.47～13847.4 |
|
DN50 |
0.71～70.65 |
DN800 |
180.86～18086.4 |
|
DN65 |
1.19～119.4 |
DN900 |
228.91～22890.6 |
|
DN80 |
1.81～180.86 |
DN1000 |
406.94～40694.4 |
|
DN100 |
2.83～282.60 |
DN1200 |
553.90～55389.6 |
|
DN150 |
6.36～635.85 |
DN1600 |
723.46～72345.6 |
|
DN200 |
11.3～1130.4 |
DN1800 |
915.62～91562.4 |
|
DN250 |
17.66～176.25. |
DN2000 |
1130.4～113040.00 |
|
DN300 |
25.43～2543.40 |
DN2200 |
1367.78～136778.4 |
|
DN350 |
34.62～3461.85 |
DN2400 |
1627.78～162777.6 |
|
DN400 |
45.22～4521.6 |
DN2600 |
1910.38～191037.6 |
電氣連接：M20×1.5內螺紋，DN10電纜孔
電源電壓：90～220V.AC、24±10%V.DC
流量范圍參考表
流量選型表
|
LDG |
|
|||||||
|
西 派 集 團 電 磁 流 量 計 系 列 |
Y |
管道式 |
||||||
|
C |
插入式 |
|||||||
|
結構形式 |
DN |
DN6~DN3000 |
||||||
|
公稱通徑 |
C1 |
聚四氟乙烯F4 |
||||||
|
C2 |
聚錄丁橡膠 |
|||||||
|
C3 |
聚氨脂橡膠 |
|||||||
|
C4 |
聚全氟乙丙烯F46 |
|||||||
|
C9 |
其它 |
|||||||
|
襯里材質 |
D1 |
不銹鋼316L |
||||||
|
D2 |
哈氏合金B(yǎng) |
|||||||
|
D3 |
哈氏合金C |
|||||||
|
D4 |
鈦 |
|||||||
|
D5 |
鉑銥合金 |
|||||||
|
D6 |
鉭 |
|||||||
|
D9 |
其它 |
|||||||
|
電材質 |
M1 |
0.6MPa |
||||||
|
M2 |
1.0MPa |
|||||||
|
M3 |
1.6MPa |
|||||||
|
M4 |
4.0MPa |
|||||||
|
M9 |
其它 |
|||||||
|
公稱壓力 |
A1 |
4~20mA |
||||||
|
A2 |
4-20mA+HART協議 |
|||||||
|
A3 |
脈沖輸出 |
|||||||
|
A9 |
其它 |
|||||||
|
輸出信號 |
附加選項 |
|||||||
|
F1 |
IP65 |
|||||||
|
F2 |
IP67 |
|||||||
|
F3 |
IP68分體型可選 |
|||||||
|
P1 |
24V DC |
|||||||
|
P2 |
220V AC |
|||||||
|
Ed |
防爆隔爆型 |
|||||||
|
Ei |
防爆本安型 |
|||||||
選型舉例：LDGY-15C1D1M3A2F1P1Ed
說明：插入式電磁流量計，公稱通徑DN15，聚四氟乙烯襯里，不銹鋼316L電，工程壓力1.6MPa輸出4~20mA帶HART協議，防護等級IP6524V供電，防爆型
