石油產品運動粘度測定儀 運動粘度測試儀 （單杠、兩孔位） 型號：RHA-XH103A
一、概述
本儀器是根據標準《GB/T265 石油產品運動粘度測定法和動力粘度計算法》設計制造的專用測試儀器，適用于測定石油產品以及透明和不透明液體的運動粘度，也可以做為其它恒溫浴使用。本儀器能夠嚴格按照標準描述準確進行石油產品運動粘度的測定。運動粘度測定器適用于測定液體石油產品（牛頓液體）的運動粘度，其單位為mm2/s。儀器外型設計美觀、大方，結構設計合理，操作方便，結果測定準確。
本儀器外觀結構為新流線型設計制造，溫控儀采用了的智能數字控溫儀，升溫均衡，控溫，控溫范圍為40～100℃，控溫精度為±0.1℃。使用數字溫控表可以直觀顯示設定溫度及實際溫度，易于進行溫度設定及溫差修正。運動粘度測定儀配有兩個孔位，兩個粘度計夾，可以在進行試樣測定時同時恒溫其它待測試樣，提高工作效率。粘度計夾設計巧妙，只要將毛細管粘度計插入粘度計夾即可，同時調節粘度計夾上的3個定位螺絲就可以方便的將毛細管粘度計調整到垂直位置，增加測定結果的準確性。運動粘度測定儀恒溫浴為全透明玻璃缸，方便操作者從各角度觀察試樣流動情況，完全符合標準描述，提高了測定結果的準確性。
同時本機新開發了單片機兩組八段計時器，可供化驗人員準確的記錄粘度時間，可同時記錄八個試驗時間，讓操作更簡化，結果更準確。
二、主要技術參數
1、輸入電源：220V±10% 50HZ
2、加熱器功率：1.5KW
3、攪拌電機：6W 1250r/min
4、控溫范圍：20～100℃
5、控溫精度：±0.1℃
6、測試孔位：兩孔位
7、計時器：兩組八段智能計時器
8、環境溫度：室溫25℃左右
9、相對濕度：<85%RH
三、安裝與使用
1、 開箱后，檢查儀器及附件是否齊全和完好無損，并將儀器安放平穩。
2、 向浴缸內注入加熱介質（如果做20～50℃時，請加入蒸餾水，做80～100℃時，請加入稀丙三醇），（注意！嚴禁在浴內無加熱介質的情況下開機加熱。）（注意液面高度應配合毛細管及溫度計的浸入深度。
3、 檢查市電插座內是否有保護接地線，如果沒有則應將儀器接一根良好的保護地線以防漏電觸及人身安全。（注意！為確保人身安全，電源插座的接線應按標
準的規定：中間孔是接地線，必須可靠接地。左孔為零線，右孔為火線。）
4、撥動“電源”開關，攪拌電機開始轉動，數顯表點亮，計時器點亮，面板上方的溫度顯示出浴內的當前溫度。按動“ ”設置鍵出現SP字符，再按動“ ”遞增按鍵和“ ”遞減按鍵，設置所需溫度，再按回“ ”設置鍵，儀器開始加熱，當控溫儀的燈閃耀時，此時溫度已經進入恒溫區，即可按照GB/T265的方法規定，進行運動粘度的測定。
5、測定運動粘度時，在內徑符合要求且清潔、干燥的毛細管粘度計內裝入試樣。在裝試樣之前，將橡皮管套在毛細管細斜管上面，并用手指堵住管身粗口處，同時倒置粘度計，然后將管身插入裝著試樣的容器中;這時利用吸球、水流泵或其它真
空泵將液體吸到下標線處，同時注意不要使管身、細管一邊的2個擴張部分中的液體發生氣泡和裂隙。當液面達到標線時，就從容器里提起粘度計，并迅速恢復其正常狀態，同時將管身的管端外壁所沾著的多余試樣擦去，并從細斜管上面取下橡皮管套在管身上面。
6、將裝有試樣的粘度計浸入事先準備妥當?shù)暮銣卦≈校⒂脢A子將粘度計固定在支架上面，在固定位置時，必須把毛細管粘度計的擴張部分浸入一半。
7、溫度計要利用另一只夾子來固定，務使水銀球的位置接近毛細管中央點的水平面，并使溫度計上要測溫的刻度位于恒溫浴的液面上10mm處。
8、將粘度計調整成為垂直狀態，要利用鉛垂線從兩個相互垂直的方向去檢查毛細管的垂直情況。將恒溫浴調整到規定的溫度，把裝好試樣的粘度計浸在恒溫浴內，經過恒溫（見試驗方法中的表2規定的時間）。試驗的溫度必須保持恒定到±0.1℃。
9、利用毛細管粘度計管身上細口所套著的橡皮管將試樣吸入擴張部分，使試樣高于上標線，并且注意不要讓毛細管和粗管一邊的擴張部分的液體產生氣泡或裂隙。
10、本計時器可以同時做2組試樣的記錄，每組試樣可以記錄4次，并且具有存儲功能，可以分別調出4次試樣的粘度值，也可以分別調出第1組和第2組觀察，待抄錄計算完后，按動“清零”鍵即可回復狀態。其具體操作步驟如下：
11、此時觀察試樣在管身中的流動情況，液面正好到達標線a時，按動<計時Ⅰ>鍵，一路一次開始計時，液面正好流到標線b時，再按動<計時Ⅰ>鍵，一路一次停止計時，并自動記憶。通過重復的按動<計時Ⅰ>鍵，一路共可以記憶四段時間。如果做2個試樣，同時按動<計時Ⅱ>鍵，第二路也可記憶四段時間，這其間按動<轉換>鍵，兩路可轉換顯示。待兩路八個時段都計時完以后，按動<顯示>鍵可逐一顯示八個時段，可記錄下來以便計算粘度值。按動<清零>鍵可清除八個記憶時段，然后重新開始測定。
注：試樣的液面在粗管一邊的擴張部分中流動時，注意恒溫浴中正在攪拌的液體要保持恒定溫度，而且擴張部分中不應該出現氣泡。
12、用計時器 “計時Ⅰ”記錄下來的流動時間，為一個試樣的流動時間，試驗標準中要求要重復測定至少四次，可以利用本計時器對四次試驗分別進行計時，其
中各次流動時間與其算術平均值的差數應符合如下的要求：在溫度100～15℃測定粘度時，這個差數不應超過算術平均值的±0.5%；在低于15～ -30℃測定粘度時，這個差數不應超過算術平均值的±1.5%；在低于-30℃測定粘度時，這個差數不應超過算術平均值的±2.5%。
13、然后，取不少于三次的流動時間所得的算術平均值，作為試樣的平均流動時間。
14、更詳細的步驟請按照GB/T265方法進行粘度值的試驗。
四、維護與檢修
1、該儀器應在通風干燥的地方，不允許在潮濕和有腐蝕性氣體的環境中存放，不可以受潮。
2、通電前浴內必須加滿介質。若做50℃以下試驗時，浴內請加蒸餾水;若做80～
100℃時，浴內請加稀丙三醇（甘油）。
3、儀器使用前必須接好安全地線。
4、市電電壓不可忽高、忽低，否則將影響控溫精度。
5、本儀器在使用過程中若有故障，應請有關技術人員檢修。
6、故障判斷：
(1)、按下開關，電機不轉，數字表不亮，可能是保險絲（10A）燒斷。查明故障原因，換保險絲。
(2)、加熱管連續加熱不控溫，浴溫遠遠高于設定溫度，且“加熱”指示燈不亮。一般是固態繼電器擊穿短路引起的，可更換相同型號的固態繼電器。
7、如果故障不能排除，請將故障情況電告我廠，以便及時修理。
五、售后服務
本產品自購買之日起，非人為責任事故我公司保修一年，長年維修。
干式變壓器用橫流式冷卻風機/變壓器橫流式冷卻風機 型號： SD-GFDD-470-120
|
頂吹式SD-GFDD 側吹式SD-GFD價格一樣，為同一產品.
安裝孔、出風口方向不一樣。
|
產品概述：
|
|
RHA-SD-GFDD系列頂吹式干式變壓器用橫流式冷卻風機（下稱：干變橫流冷卻風機）主要用于干式變壓器冷卻增容，及電子設備、配電柜、高低壓開關柜等強迫送風冷卻。干式變壓器配上本風機散熱后，可增容40~50%運行，從而大大提高干式變壓器的承載能力，并延長了干式變壓器的使用壽命，是外廠家普遍采用的經濟有效的方式。
|
本產品嚴格按RHA-JB/T8971－1999《干式變壓器用橫流式冷卻風機》設計生產。電機定、轉子鐵芯采用優質冷軋硅鋼片；低噪音軸承；葉輪采用鋁合金表面電泳處理，再通過精細的動平衡調校；左右端板采用不銹鋼板沖壓成型，進風板、出風板和導風板采用鋁合金型材搭扣組合；整個風機結構合理，造型美觀，具有風量大、噪聲小、溫升低、壽命長、運行平穩、安裝方便等特點。
工作原理：
該系列冷卻風機用于干式變壓器時，風機置于變壓器線圈下部?jī)蓚?cè)，將冷風直接吹進變壓器的線圈高、低壓冷卻風道，散熱效果明顯，可保障變壓器的正常運行并延長其使用壽命。（風機開、停及變壓器的超溫報警、超溫跳閘等功能有溫控裝置提供）。
頂吹式干式變壓器干變橫流冷卻風機：
外形尺寸和安裝：
安裝步驟：
1、 冷卻風機一般安裝在干式變壓器下夾件旁邊，將底下及外面的冷空氣吹向干式變壓器的線圈內，使干式變壓器能充分冷卻。安裝時應根據冷卻風機的出風角度（與水平夾角約為135°）及出風口位置，使風機的出風能順利地進入干式變壓器的高低壓線圈間的風道，從而使散熱效果。
2、 該冷卻風機安裝一般采用下底腳支撐式，這種安裝方式是將底架做成一框架并固定在夾件或底腳上，然后將風機安裝在框架上。為了減小風機的振動，安裝時應在底腳下墊上橡膠塊。
3、 為了不影響冷卻風機的出風量，安裝時其進風口（指外側面）應與封閉的障礙物保持一定的距離（一般不小于10cm），使風機的進風順暢，建議風機進風口附近的外殼應開有通風孔。
冷卻風機使用條件：
1、 環境溫度應75oC≥-40oC。
2、 通過冷卻風機的工業氣體不允許有強酸、強堿及各種溶液。
3、 不允許有沙塵等雜物掉入風機內，以免造成風機燒毀及扇葉斷裂。
冷卻風機的安裝與維護：
1、 安裝前應應先檢查是否因包裝運輸造成損壞、變形、如有損壞或變形應修復后安裝使用。
2、 然后再檢查各零件及螺絲是否有松動；葉片與風筒之間是否相碰或移位，若相碰或移位應進行調整后方可安裝。
3、 冷卻風機安裝后應進行試機，待風機運行正常后再進行聯機使用。
4、 風機長期置放重新使用時，應對風機進行檢查試運行若無異?，F(xiàn)象，方可聯機使用。
5、 風機安裝完畢后應將接線合密封，以防接線合滲漏造成短路燒毀電機。
搬運和存放：
1、 在搬運過程中，要注意輕拿輕放，按照包裝箱的標志和要求搬運和放置，切勿倒置和立置。
2、 在搬運過程中應避免強烈沖擊和劇烈震動，以防包裝葙和產品破損。
3、 風機應存放于透風、干燥沒有腐蝕性氣體處，避免雨淋和陽光暴曬。
訂貨須知：

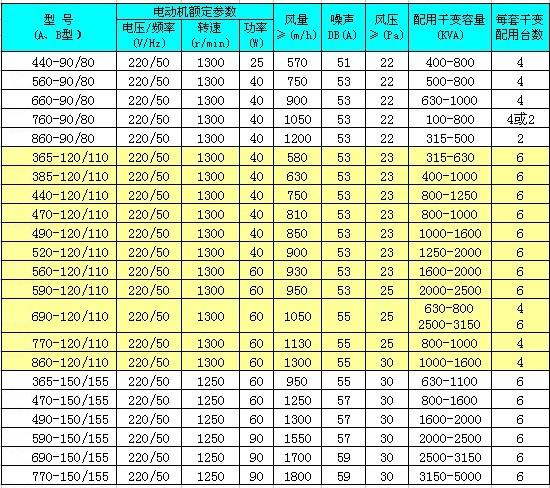

1、 訂貨時請根據使用要求和變壓器的容量及結構形式，參照資料提供的產品型號選型，我公司也可根據您的使用規格進行定
電動抗折試驗機/電動抗折試驗儀 型號：RHA-DKZ-5000
產品符合GB/T17671、GB3350、BS4550、ISO679標準要求。
主要技術參數：
zui大試驗力 單杠桿時 1000N
雙杠桿時 5000N/6000N
示值精度 ±1%
單杠桿出力比 10:1
雙杠桿出力比 50:1
加載速率(雙杠桿) 50N/s
抗折夾具
加荷輥及支撐輥直徑 Ф10㎜
支撐輥距 100±0.1㎜
隔板間距 46㎜
凈重 ≈85㎏
