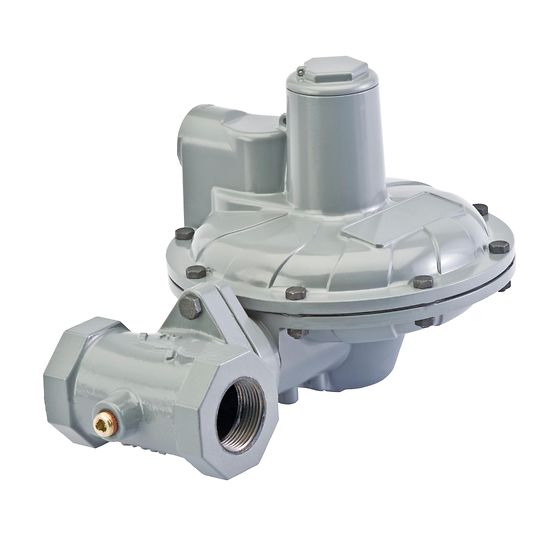

Fisher? CS400 減壓器

Fisher? CS400 減壓器

Fisher? CS400 減壓器

費希爾Fisher CS400 系列直接作用式簧壓調壓器可以滿足商用和輕工業設施中的多種減壓應用。 該調壓器具有很大的靈活性，是因為這種調壓器提供有多種閥體尺寸和端部連接方式、出口壓力設置、閥孔尺寸以及內取壓或外取壓選項。 除了應用上的靈活性，CS400 系列還提供多種過壓保護選項，能夠滿足您的應用需求。廣州奧麗斯特燃氣設備有限公司是美國FISHER產品華南區域（廣東省）艾默生集團授權代理商。2020美國FISHER技術選型020*叁貳貳0162張S費希爾調壓網 【張工同微XIN】

功能

有多種閥體尺寸和端部連接方式可供選擇

具有良好的固定系數/壓力系數測量 (PFM) 精度

現場可從內部感應轉為外部感應，適合全開監控結構

有灰鑄鐵、球墨鑄鐵和鋼三種材質的閥體可選

僅使用標準工具即可調節壓力和拆卸閥孔

易于維護

規格

可選配置

調壓器、非泄壓、標志泄壓、內部或外部取壓、一體式 True-Monitor、VSX4 快速切斷模塊

閥體尺寸和端面連接方式

灰 CI：1-1/4、1-1/4x1-1/2、1-1/2、2 NPT、NPS2/DN50、CL125 FF
DI：1-1/4、1-1/2、2NPT、Rp 1-1/4、1-1/2、2、NPS2/DN50、CL125 FF、CL150 FF 或 PN10/16
ST：1-1/4、1-1/2 NPT、Rp 1-1/4、1-1/2

大工作入口壓力

125 psig / 8.6 bar

出口壓力范圍

3.5 in. w.c. 至 5.5 psig / 9 至 380 mbar 之間的九個范圍

大緊急出口（殼體）壓力

25 psig / 1.7 bar

避免內部零件損壞的大出口壓力

超出設定點 5 psi / 0.34 bar

大工作出口壓力

5.5 psig / 380 mbar

取壓方式

內取壓或外取壓

標志泄壓

Cg = 67

溫度適用范圍

-20° 至 150°F / -29° 至 66°C

大致重量

帶螺紋閥體：
CS400 型：9 lb / 4 kg
CS403 型：18.5 lb / 8 kg
CS404 型：11.2 lb / 5 kg
帶法蘭閥體：所標重量加 8.6 lb / 4 kg

TM600 型 True-Monitor? 規格

控制壓力：11"wc-7.5 psi/27-517 mbar
大工作出口壓力 CS403 帶 TM600：7.5 psi/517 mbar
泄放孔：1/4 NPT
外部感應：1/4 NPT
殼體材質：鋁
取壓方式：與調壓器相同

VSX4 型快速切斷模塊規格

OPSO：10"wc-19psi/25-1300mbar
OPSO/UPSO：
   OPSO：0.73"wc-8.7psi/50-600mbar
   UPSO：4"wc-7.3psi/10-500mbar
泄放孔：1/4 NPT
外部感應：1/4 NPT
殼體材質：鋁
取壓方式：內部或外部

Fisher CS400 Series direct-operated, spring-loaded regulators provide pressure-reducing applications for commercial and light industrial installations. This flexibility is provided by the numerous body sizes and end connections, outlet pressure settings, orifice sizes, as well as the option for internal or external pressure registration. In addition to application flexibility, the CS400 Series offers multiple overpressure protection options to meet your demands on application requirements.

Features

Wide Variety of Body Sizes and End Connections

Fixed Factor / Pressure Factor Measurement (PFM) Accuracy Capabilities

Field Convertible from Internal Sensing to External Sensing for Wide-Open Monitor Construction

Available in Gray Cast Iron, Ductile Iron, and Steel Body Materials

only Standard Tools Required for Pressure Adjustment and Orifice Removal

Easy to Maintain

Specifications

Available Configurations

Stand-Alone Regulator, Non-relief, Token relief, Internal or External pressure registration, Integral True-Monitor, VSX4 Slam-Shut Module

Body Sizes and End Connection Styles

Gray CI: 1-1/4, 1-1/4x1-1/2, 1-1/2, 2 NPT, NPS2/DN50, CL125 FF
DI: 1-1/4, 1-1/2, 2NPT, Rp 1-1/4, 1-1/2, 2, NPS2/DN50, CL125 FF, CL150 FF, or PN10/16
ST: 1-1/4, 1-1/2 NPT, Rp 1-1/4, 1-1/2

Maximum Operating Inlet Pressure

125 psig / 8,6 bar

Outlet Pressure Range

3.5-inches w.c. to 5.5 psig / 9 to 380 mbar in nine ranges

Maximum Emergency Outlet Pressure (Casing)

25 psig / 1,7 bar

Maximum Outlet Pressure to Avoid Internal Parts Damage

5 psi / 0,34 bar over set point

Maximum Operating Outlet Pressure

5.5 psig / 380 mbar

Pressure Registration

Internal or External

Token Relief

Cg = 67

Temperature Capabilities

-20° to 150°F / -29° to 66°C

Approximate Weights

Threaded Body:
Type CS400: 9 Pounds / 4 kg
Type CS403: 18.5 Pounds / 8 kg
Type CS404: 11.2 Pounds / 5 kg
Flanged Body: Add 8.6 Pounds / 4 kg to weights listed

Type TM600 True-Monitor? Specifications

Control Press: 11wc-7.5psi/27-517mbar
Max Op Outlet Press TM600 on CS403:7.5psi/517mbar
Vent:1/4 NPT
Ext Sense: 1/4 NPT
Case Material: AL
Press Reg: Same as Regulator

Type VSX4 Slam-Shut Module Specifications

OPSO:10wc-19psi/25-1300mbar
OPSO/UPSO:
   OPSO:0.73wc-8.7psi/50-600mbar
   UPSO:4wc-7.3psi/10-500mbar
Vent:1/4 NPT
Ext Sense:1/4 NPT
Case Material:AL
Press Reg:Int or Ext
