IGBT模塊工作原理以及檢測方法
IGBT模塊簡介
IGBT是Insulated Gate Bipolar Transistor(絕緣柵雙極型晶體管)的縮寫,IGBT是由MOSFET和雙極型晶體管復合而成的一種器件,其輸入極為MOSFET,輸出極為PNP晶體管,它融和了這兩種器件的優點,既具有MOSFET器件驅動功率小和開關速度快的優點,又具有雙極型器件飽和壓降低而容量大的優點,其頻率特性介于MOSFET與功率晶體管之間,可正常工作于幾十kHz頻率范圍內,在現代電力電子技術中得到了越來越廣泛的應用,在較高頻率的大、中功率應用中占據了主導地位。
可知,若在IGBT的柵極G和發射極E之間加上驅動正電壓,則MOSFET導通,這樣PNP晶體管的集電極C與基極之間成低阻狀態而使得晶體管導通;若IGBT的柵極和發射極之間電壓為0V,則MOS 截止,切斷PNP晶體管基極電流的供給,使得晶體管截止。IGBT與MOSFET一樣也是電壓控制型器件,在它的柵極G—發射極E間施加十幾V的直流電壓,只有在uA級的漏電流流過,基本上不消耗功率。
IGBT模塊的選擇
IGBT模塊的電壓規格與所使用裝置的輸入電源即試電電源電壓緊密相關。其相互關系見下表。使用中當IGBT模塊集電極電流增大時,所產生的額定損耗亦變大。同時,開關損耗增大,使原件發熱加劇,因此,選用IGBT模塊時額定電流應大于負載電流。特別是用作高頻開關時,由于開關損耗增大,發熱加劇,選用時應該降溫等使用。
使用中的注意事項
由于IGBT模塊為MOSFET結構,IGBT的柵極通過一層氧化膜與發射極實現電隔離。由于此氧化膜很薄,其擊穿電壓一般達到20~30V。因此因靜電而導致柵極擊穿是IGBT失效的常見原因之一。因此使用中要注意以下幾點:
1. 在使用模塊時,盡量不要用手觸摸驅動端子部分,當要觸摸模塊端子時,要先 將人體或衣服上的靜電用大電阻接地進行放電后,再觸摸;
2. 在用導電材料連接模塊驅動端子時,在配線未接好之前請先不要接上模塊;
3. 盡量在底板良好接地的情況下操作。
在應用中有時雖然保證了柵極驅動電壓沒有超過柵極大額定電壓,但柵極連線的寄生電感和柵極與集電極間的電容耦合,也會產生使氧化層損壞的振蕩電壓。為此,通常采用雙絞線來傳送驅動信號,以減少寄生電感。在柵極連線中串聯小電阻也可以抑制振蕩電壓。此外,在柵極—發射極間開路時,若在集電極與發射極間加上電壓,則隨著集電極電位的變化,由于集電極有漏電流流過,柵極電位升高,集電極則有電流流過。這時,如果集電極與發射極間存在高電壓,則有可能使IGBT發熱及至損壞。在使用IGBT的場合,當柵極回路不正?;驏艠O回路損壞時(柵極處于開路狀態),若在主回路上加上電壓,則IGBT就會損壞,為防止此類故障,應在柵極與發射極之間串接一只10KΩ左右的電阻。在安裝或更換IGBT模塊時,應十分重視IGBT模塊與散熱片的接觸面狀態和擰緊程度。為了減少接觸熱阻,好在散熱器與IGBT模塊間涂抹導熱硅脂。一般散熱片底部安裝有散熱風扇,當散熱風扇損壞中散熱片散熱不良時將導致IGBT模塊發熱,而發生故障。因此對散熱風扇應定期進行檢查,一般在散熱片上靠近IGBT模塊的地方安裝有溫度感應器,當溫度過高時將報警或停止IGBT模塊工作。
保管時的注意事項
1. 一般保存IGBT模塊的場所,應保持常溫常濕狀態,不應偏離太大。常溫的規定為 5~35℃ ,常濕的規定在45~75%左右。在冬天特別干燥的地區,需用加濕機加濕;
2. 盡量遠離有腐蝕性氣體或灰塵較多的場合;
3. 在溫度發生急劇變化的場所IGBT模塊表面可能有結露水的現象,因此IGBT模塊應 放在溫度變化較小的地方;
4. 保管時,須注意不要在IGBT模塊上堆放重物;
5. 裝IGBT模塊的容器,應選用不帶靜電的容器。
IGBT模塊的測試簡介
根據測試條件和測試線路的不同,可將IGBT模塊的測試分為兩大類:一類是靜態參數測試,即在IGBT模塊結溫為25℃時進行測試,此時IGBT工作在非開關狀態;另一類是動態參數測試,即在IGBT模塊結溫為125℃時進行測試,此時IGBT工作在開關狀態。
1. 靜態參數測試
(1)柵-射極大漏電流IGES測試 ,該項測試在額定的G-E極電壓下進行。測試時將G-E極短路。其測試原理如圖1a所示。通常情況下,Vdrive=±20V。此時IGES(+)<100nA,而IGES(-)>-100nA.
(2)柵極閾值電壓VCE(th)測試在該項測試中,須將G-E極短路,測試原理如圖1b所示。從集電極注入一恒定的電流,此時因IGBT處于關斷狀態,故不會有電流從C-E結間流過。G-E極間固有的電容開始充電,當G-E結上電壓達到VGE(th)時,IGBT開始導通。此時,將有電流從C-E結流過,通過監控該電流就能達到測試VGE(th)的目的。VGE(th)呈負溫度系數特性,經過測試,其溫度系數為:-11mV/℃。例如,在25℃時,VGE(th)=3V,到150℃時,VGE(th)只有1.63V。
(3)C-E極通態壓降VCE(on)測試即指在額定集電極電流Ie和額定G-E極電極VGE下的G-E極通態壓降。該參數是IGBT營業中的重要參數,其大小直接決定通態損耗的大小。測試原理圖見圖2a。
(4)續流二極管的正向壓降VEM測試即指IGBT模塊中與IGBT芯片反并的續流二極管的正向壓降。該值與IGBT模塊的關斷特性緊密相關,若VEM小,則IGBT關斷速度快,關斷損耗會減小,但守?cái)鄷r(shí)IGBT上的過沖電壓尖峰較高;反之,則會造成關斷損耗增大。其測試原理如圖2b所示
(5)C-E極漏電流ICES測試進行該項測試時,G-E極應短路,在C-E極上加IGBT的額定電壓Ve set.測試原理圖見圖3a。
(6)G-E極阻斷電壓VCES(Bias)測試進行該項測試時,柵極和發射極應短路。在的集電極電流值ICset下,集-射極上的小電壓即為VCES(Bias)。通常情況下,Ie set=1mA.測試電路見圖3b。
IGBT的阻斷電壓隨結溫的上升而上升。對于額定電壓為600V的IGBT,其VCES(Bias)通常為25℃時的阻斷電壓,因?yàn)樗S溫度下降而降低,所以在-40℃時,額定電壓600V的IGBT模塊,其VCES(Bias)≈550V。
2. 動態參數測試
(1)擎住電流LUT測試IGBT的縱向結構為pnpn4層結構,如果條件合適,踏能像晶閘管一樣擎住,此時IGBT的負載為阻性負載。通常情況下,集電極電壓VCC為額定電壓60%擎住電流為額定電流的兩倍。LUT測試的時序如圖4所示。通常測試系統的電流保護值Iprot設定為額定電流的3.5~4倍。
(2)能耗Eloss測試對于電路設計者來說,開關過程中元件內部的能量損耗非常重要,藉此可以計算出開關損耗的平均值。進行此項測試時,IGBT的負載為感性負載??偟拈_(kāi)關損耗值由兩部分組成:①開通損耗Eon,其中包括與IGBT芯片反并續流二極管的反向恢復損耗;②關斷損耗Eoff,包括電流拖尾部分的損耗。IGBT開關損耗波形如圖5所示。
(3)反偏安全工作區(RBSOA)測試該項測試主要用于考核IGBT模塊關斷時工作在大電流和電壓下的工作能力。此時,IGBT的負載為感性負載,其測試原理圖和參考波形如圖6a所示。

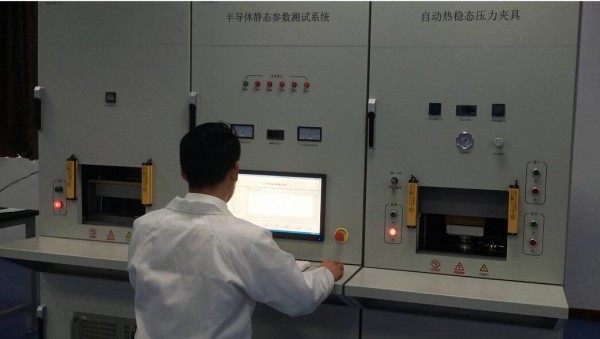

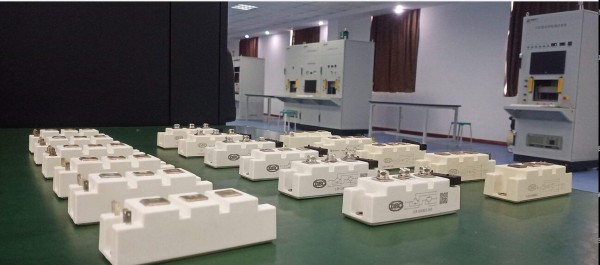

西安長禾半導體技術有限公司功率器件測試實驗室(簡稱長禾實驗室)位于西安市高新技術經濟開發區,是一家專業從事功率半導體器件測試服務的高新技術企業,豎家CNAS 認可實驗室,屬于國家大功率器件測試服務中心。
長禾實驗室擁有尖端的系統設備、專業的技術團隊和完善的服務體系。實驗室現有的測試儀器設備100余臺套,專業測試人員20余名。我們緊跟國際國內標準,以客戶需求為導向,不斷創新服務項目和檢測技術,借助便利的服務網絡,為合作伙伴提供優質高效的技術服務。
長禾實驗室專注于功率半導體器件的動、靜態參數檢測、可靠性檢測、失效分析、溫循試驗、熱阻測試等領域的技術服務。業務范圍主要涉及國內軌道交通、風力發電、科研單位、軍工院所、工業控制、兵器船舶、航空航天、新能源汽車等行業。也是第三代半導體(寬禁帶半導體)應用解決方案服務商。
