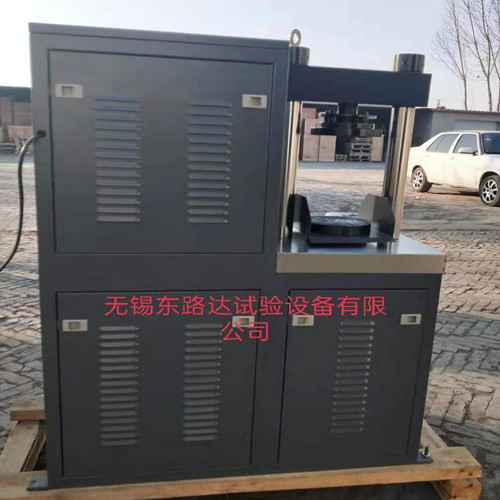

30噸數字式壓力試驗機用途本試驗機測定水泥及其它建筑材料抗壓強度之用。載荷300KN，加載形式為液壓，負荷顯示為數顯，本機示值準確度高，活塞行程大，而且結構緊湊，造型新型，操作簡便，維修簡單，搬運方便。

無錫市東路達試驗設備有限公司，于1990年注冊至今，并隨市場發展壯大，2002年完成股份制改造成為集技術研發，產品生產，進出口貿易等于高科技股份制公司。一直以科技，優質產品，專業服務為經營之本，為客戶提供產品，技術咨詢，高效率的系統集成，完善化的售后服務。 我公司為無錫市技術企業，是國內著名的工程檢測儀器研究與制造的高科技企業。同時是國內眾多儀器生產廠商的特約代理，為科研，工程質量監督及檢測行業的工程技術人員提供的產品及服務。范圍涉及實驗室設備，道路工程檢測，建筑工程質量檢測，室內環境檢測等。 我公司全體成員竭誠為廣大用戶服務，真誠歡迎新老客戶光臨惠顧！

30噸數字式壓力試驗機技術參數

     1、載荷                            300KN

     2、測量范圍                            0-300KN

     3、壓力板間凈距                       390mm

     4、上下壓板尺寸                        150mm×200mm

     5、活塞直徑×行程                  Φ125mm×80mm

     6、油液壓強                        25MPa

     7、準確度                              ±1%

     8、電源                                380V（50HZ）

     9、電機功率                            0.75kW

     10、活塞的上升速度                 ＞60mm/min

     11、活塞的自由回落速度                 ＞35mm/min

     12、試驗機噪聲                         ≤72dB（A）

     13、外形尺寸（長×寬×高）            860mm×400mm×1280mm

     14、整機重量                           450㎏

30噸數字式壓力試驗機構造

     本機由機架、測力數字顯示裝置、油泵、送油閥、回油閥等部件構成一個完整體。（見圖一）

     1、機架部件：如圖一所示，油缸(9)與橫梁（2）通過兩根立柱（4）連成一個整體，上壓力板（3）可與上夾具體連接固定在機架（11）上的工作油缸（9）及內部套于上升80mm，當活塞上升時，為防止粉塵進入油缸而備有防塵圈（6）及內部套于油缸內的組合密封墊（10）通過雄球座（5）底部的球面與油缸之間微量滲油是允許的，油缸壁上專門設有溢油通道。這種結構可以使工作油缸與活塞之間的摩擦減小到限度，從而保證試驗機的準確度。

     試驗機外形及基礎圖見圖二

     2、油力數字顯示裝置

詳見《數字測力儀說明書》。

     3、油泵（見圖三）

   本機采用的五柱軸向高壓油泵，它由電機經平鍵（1）與之連接，工作平穩而無噪聲，油泵體（5）內柱套（8）、柱塞（9）均采用優質合金鋼并經熱處理和研磨制成，其配合面具有相當高的質量，性能良好工作效率較高。油泵主軸（3）旋轉，在圓周方向分布有五根軸向柱塞，分別借彈簧的（10）壓力使柱塞貼緊與主軸的斜盤（2）上，五個柱塞分別與五個柱套相結合，當柱塞隨斜盤作往復運動時，完成吸油和排油動作。吸油油泵單向閥（7）的鋼球（6）貼緊閥口，而當油腔有為滿油后，柱塞被斜盤推回，首先是堵住進油口，然后壓縮油液使之產生高壓，推開單向閥排出高壓油。油箱安放于機架底部，其儲油量足以即使壓力處于較長時間工作，也不致使油液溫升過高而影響準確度，油箱的油量可通過油標進行觀察。

4、送油閥（見圖四）

送油閥是一個分路式流量調節閥，它由一個變節流器和一個定差減壓閥并聯組成。進油口接通油泵，當旋轉手柄（1）時，帶動送油閥芯（2），可使閥門有節奏地打開，此時油泵所供之壓力油通過閥門經過油管送至回油閥，流量大小可以調節。當送油閥右移時油門小，甚至完全關閉回油閥時則油泵所供之油在送油閥腔內推動，減壓閥的閥芯套（7）及閥芯桿（9）后移，當移到回油管位置時，則油泵所供之油與三通閥接通，壓力油即經回油管路，只有當閥芯右端的油壓超過一定限度時才能打開回路。

5、回油閥（見圖五）

     回油閥是一個卸荷開關，順時針轉動手柄（1），則嵌有密封O型圈（3）的閥桿（2）推動鋼球（4）頂在閥體（5）上，回油閥關閉，送油閥送過來的油液全部進油缸對試體施壓，反之逆時針轉動手柄，回油閥打開，送油閥送過來的油液或工作油缸內的油液通過回油管回到油箱。其用途是當試樣壓碎后，工作油缸油壓迅速下降，此時操作人員即打開回油閥卸荷。

6、液壓系統原理(見圖七）

圖四，油箱（1）內的油經濾油器（2）被吸入油泵（3)通過油管（4）送至送油閥，當送油閥（5）、回油閥（7）完全關閉時，高壓油經油管（6）、（8）進入工作油缸（9），使工作油缸內活塞升起并產生壓力。
